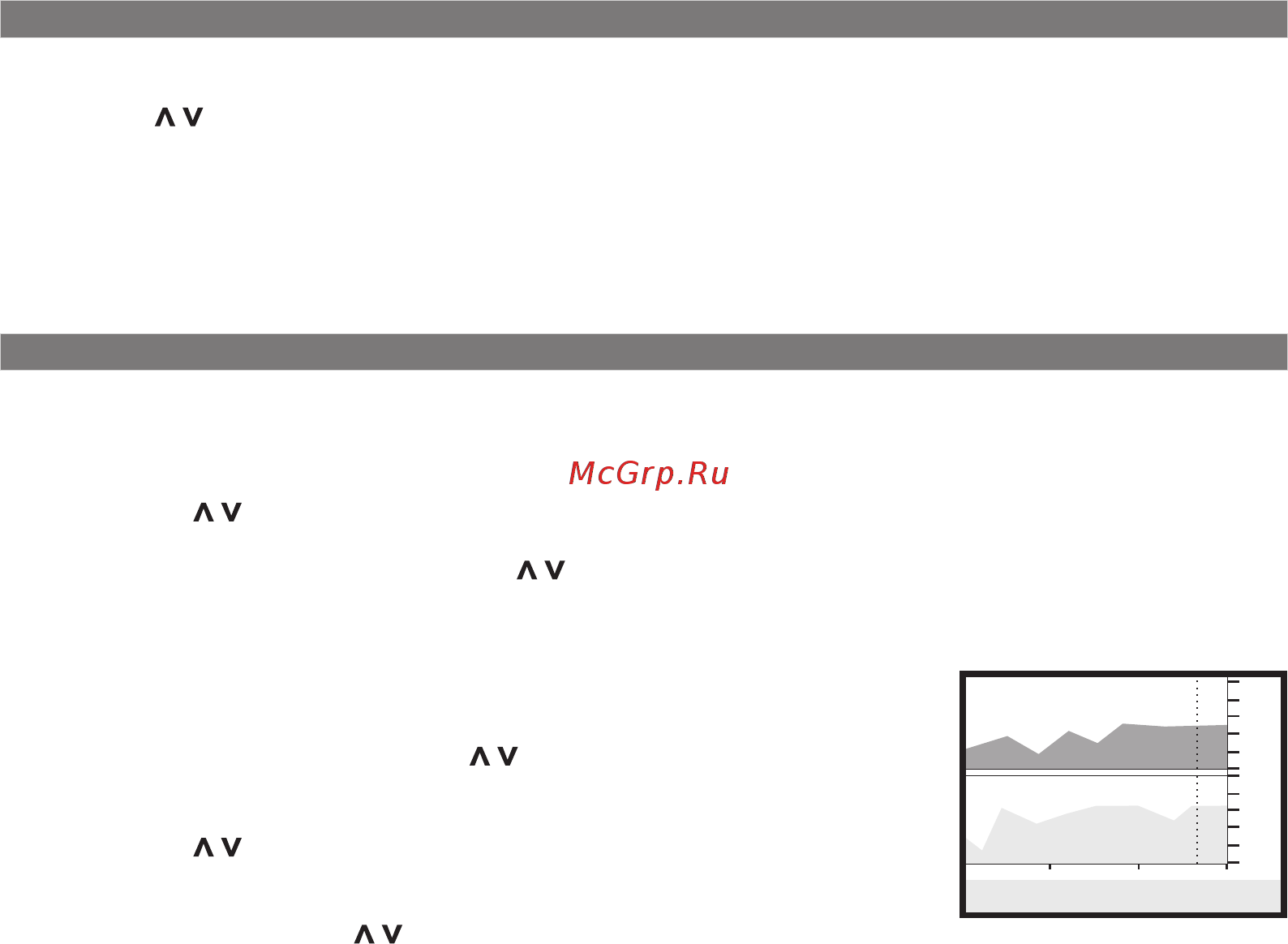

6.2. ”Горячее меню Параметры”
Меню позволяет осуществить быстрый доступ к 10 функциям, расположенным в “Дисплее установок”.
Для активизации нажмите на кнопку “F” из “Дисплея Параметры”.
Нажмите “ “ для выбора нужной строки, подтвердите нажатием на “SET”.
Выход из горячего меню производится коротким нажатием на кнопку “ESC”.
Настройка горячего меню производится из “Дисплея установок”: выбрать строку, которую необходимо
занести в горячее меню, коротко нажать на “F” и подтвердить нажатием на “SET”. Цифра в строке слева
указывает порядковый номер, под которым выбранная строка будет присутствовать в горячем списке.
Сброс (очистка) горячего меню производится из “Дисплея установок - Очистка гор. списков -
Параметры”.
-21-
6.3. “Обратный отсчет”
С помощью функции “Обратный отсчет” можно определить численные значения параметров в
“прошлом времени”. Функция доступна в графических дисплеях (тип 6) при остановленном двигателе.
1. Зайдите в “Дисплей установок - Дисплей - Графические” выберите “Обратный отсчет” нажмите
“SET”, выберите вариант “Да”, нажмите кнопку “ESC” три раза до возврата в графический дисплей.
2. Нажимая перемещайтесь по графику. Для просмотра других графиков в установленный
момент времени выберите “Обратный отсчет - Нет”, нажмите кнопку “ESC” три раза до возврата в
графический дисплей, с помощью кнопок “ выберите другой графический дисплей. Если вы хотите
продолжить перемещение по графику выполните п.1.
Вертикальная линия показывает выбранную временную точку, соответствующие ей значения
параметров, времени и периодов отсчетов отображаются в нижней строке.
Если Вы находитесь в графическом дисплее при остановленном
двигателе, по умолчанию функцию можно вызвать также из горячего меню.
Нажмите “F” с помощью кнопок “ выберите строку “Обратный
отсчет”, нажатием “SET” выберите вариант “Да”, нажмите кнопку “ESC” для
возврата в графический дисплей.
2. Нажимая перемещайтесь по графику. Для просмотра других
графиков в установленный момент времени выберите при помощи “F”
“Обратный отсчет - Нет”, нажмите кнопку “ESC” для возврата в графический
дисплей, с помощью кнопок “ выберите другой графический дисплей.
Если вы хотите продолжить перемещение по графику выполните п.1.
“ “
“
1. “
“ “
“
После включения зажигания (при физическом замке зажигания), запуска двигателя (при виртуальном
замке зажигания) или принудительном включении виртуального замка зажигания функция будет
отключена автоматически.
8000
0
24
0.0
2360
Обороты, об/мин
14,3
Напр. АКБ, В
1с 1с
12:41:08 12:42:35 12:44:02
23.0с
