УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

 На лицевой панели ЭВН размещены:

- контрольная лампочка, индицирующая работу ЭВН. Она горит при нагреве

воды и гаснет при достижении температуры, установленной на термо-

регуляторе;

- ручка регулировки температуры нагрева воды от 20 до 75 ºС.

 ЭВН оснащён трубчатым электронагревателем (ТЭН), терморегулятором,

термовыключателем без самовозврата и магниевыем анодом.

 в Терморегулятор позволяет плавно устанавливать и поддерживать

автономном режиме установленную температуру нагрева воды.

 Ручка регулировки температуры нагрева воды расположена на термо-

регуляторе. При повороте ручки по часовой стрелки температура увели-

чивается, против часовой стрелке - уменьшается (см. рисунок 1).

 Термовыключатель является устройством защиты от перегрева с

температурой отключения не выше 95 ºС.

 Магниевый анод предназначен для нейтрализации воздействия электро-

химической коррозии на ТЭН и внутренние стенки бака.

 Принцип работы ЭВН

 При открытии смесителя или крана горячей воды через патрубок подачи

холодной воды в ЭВН начинает поступать холодная вода. Холодная вода

вытесняет ранее нагретую воду через патрубок выхода горячей воды. По

мере уменьшения температуры воды в ЭВН (в связи с подмешиванием

холодной воды) включается ТЭН, который подогревает воду до заданной

терморегулятором температуры. Таким образом, температура воды в ЭВН

поддерживается на уровне установки на терморегуляторе.

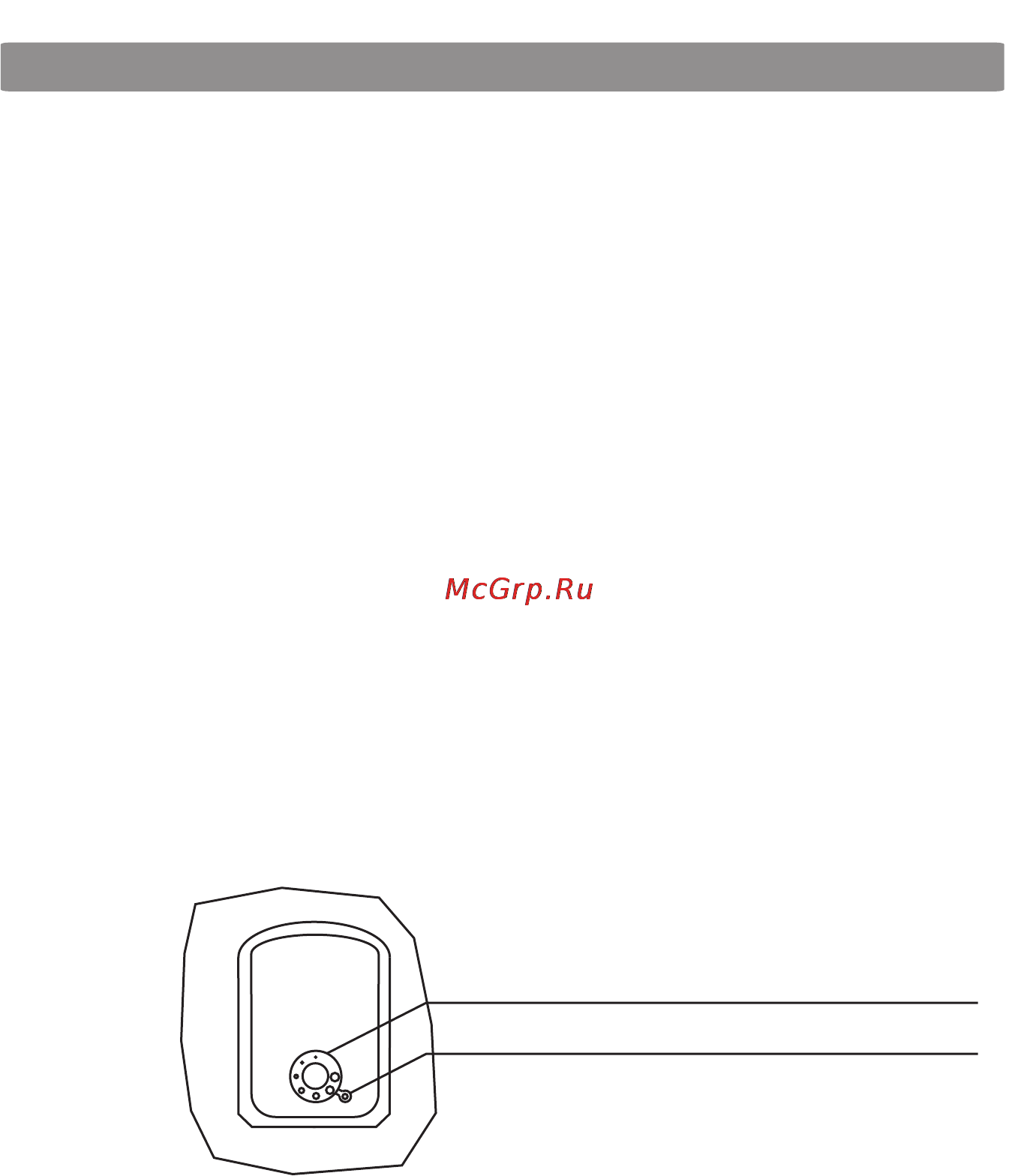

Рисунок 1 - Панель управления ЭВН

Ручка регулировки температуры

Контрольная лампочка включения ЭВН
