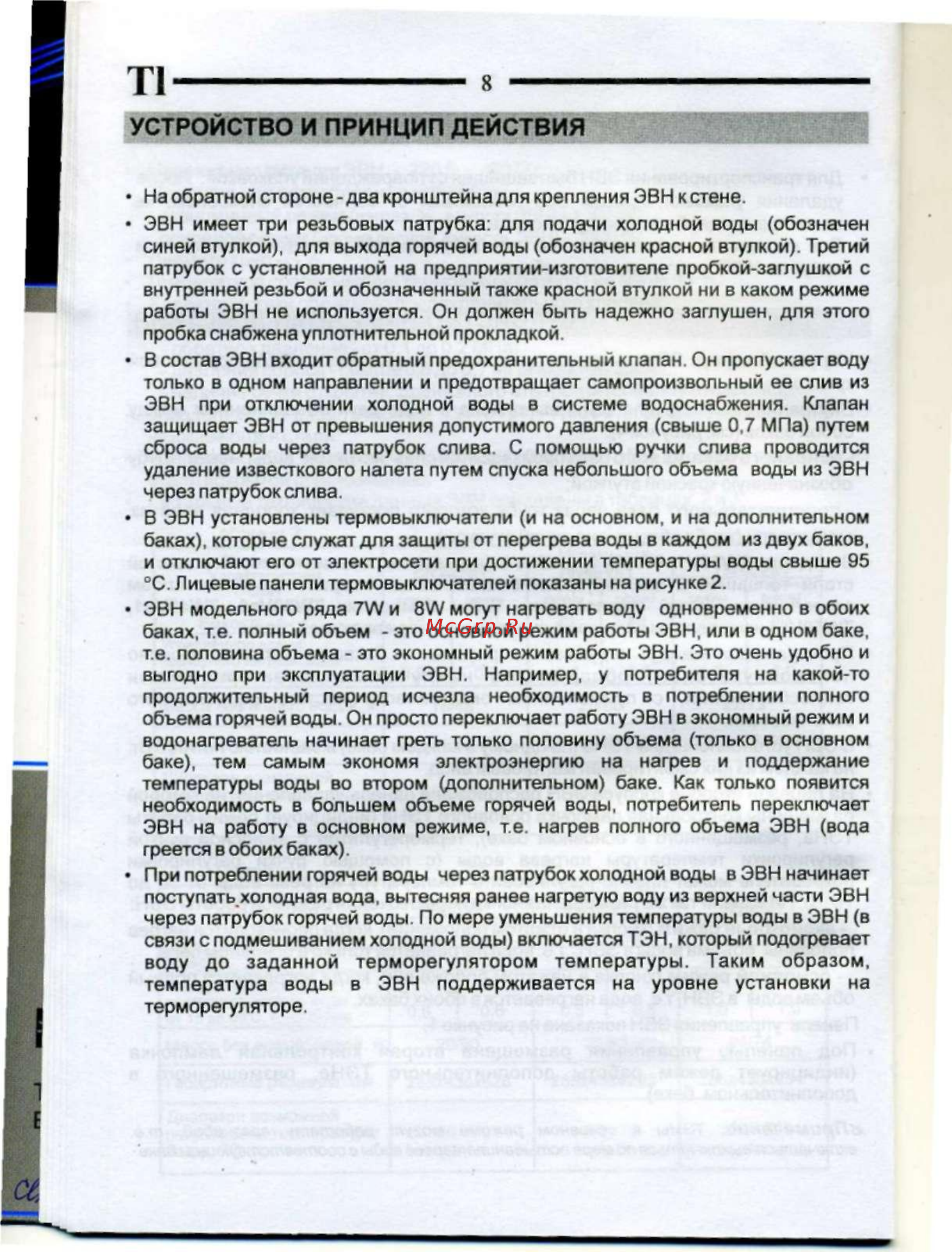

Т1 8 УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ На обратной стороне два кронштейна для крепления ЭВН к стене ЭВН имеет три резьбовых патрубка для подачи холодной воды обозначен синей втулкой для выхода горячей воды обозначен красной втулкой Третий патрубок с установленной на предприятии изготовителе пробкой заглушкой с внутренней резьбой и обозначенный также красной втулкой ни в каком режиме работы ЭВН не используется Он должен быть надежно заглушен для этого пробка снабжена уплотнительной прокладкой В состав ЭВН входит обратный предохранительный клапан Он пропускает воду только в одном направлении и предотвращает самопроизвольный ее слив из ЭВН при отключении холодной воды в системе водоснабжения Клапан защищает ЭВН от превышения допустимого давления свыше 0 7 МПа путем сброса воды через патрубок слива С помощью ручки слива проводится удаление известкового налета путем спуска небольшого объема воды из ЭВН через патрубок слива В ЭВН установлены термовыключатели и на основном и на дополнительном баках которые служат для защиты от перегрева воды в каждом из двух баков и отключают его от электросети при достижении температуры воды свыше 95 С Лицевые панели термовыключателей показаны на рисунке 2 ЭВН модельного ряда 7 W и 8W могут нагревать воду одновременно в обоих баках те полный объем это основной режим работы ЭВН или в одном баке т е половина объема это экономный режим работы ЭВН Это очень удобно и выгодно при эксплуатации ЭВН Например у потребителя на какой то продолжительный период исчезла необходимость в потреблении полного объема горячей воды Он просто переключает работу ЭВН в экономный режим и водонагреватель начинает греть только половину объема только в основном баке тем самым экономя электроэнергию на нагрев и поддержание температуры воды во втором дополнительном баке Как только появится необходимость в большем объеме горячей воды потребитель переключает ЭВН на работу в основном режиме т е нагрев полного объема ЭВН вода греется в обоих баках При потреблении горячей воды через патрубок холодной воды в ЭВН начинает поступать холодная вода вытесняя ранее нагретую воду из верхней части ЭВН через патрубок горячей воды По мере уменьшения температуры воды в ЭВН в связи с подмешиванием холодной воды включается ТЭН который подогревает воду до заданной терморегулятором температуры Таким образом температура воды в ЭВН поддерживается на уровне установки на терморегуляторе
