De luxe 5W40V1 [16/24] Рисунок 4 схема подключения к водопроводной сети

Содержание

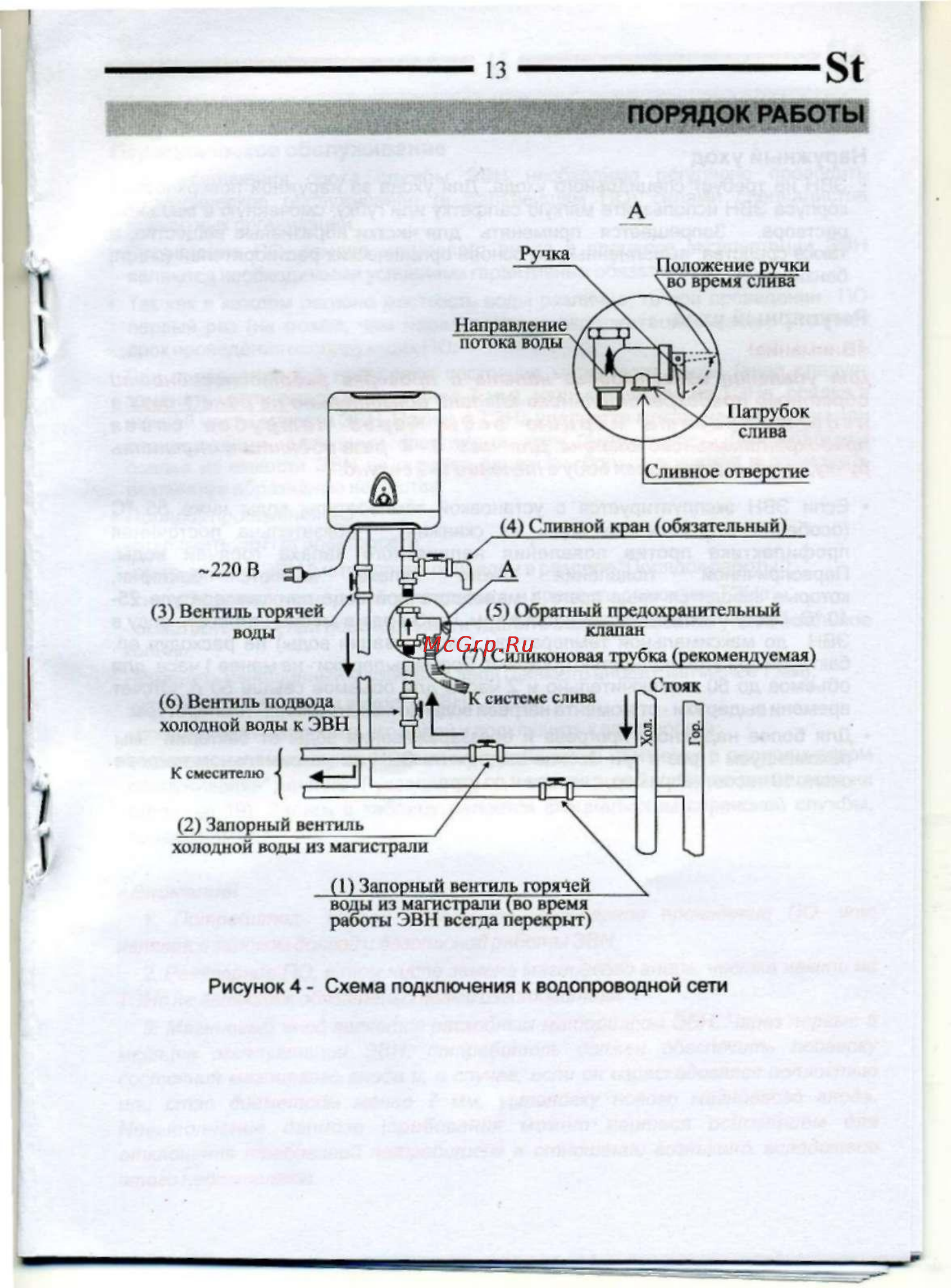

ПОРЯДОК РАБОТЫ Ручка е ручки слива Направление потока воды Патрубок слива Сливное отверстие 4 Сливной кран обязательный 220 В А 5 Обратный предохранительный клапан 3 Вентиль горячей воды 7 Силиконовая трубка рекомендуемая 6 Вентиль подвода холодной воды к ЭВН К системе слива Стояк 8 К смесителю 2 Запорный вентиль________ холодной воды из магистрали I Запорный вентиль горячей воды из магистрали во время работы ЭВН всегда перекрыт Рисунок 4 Схема подключения к водопроводной сети
