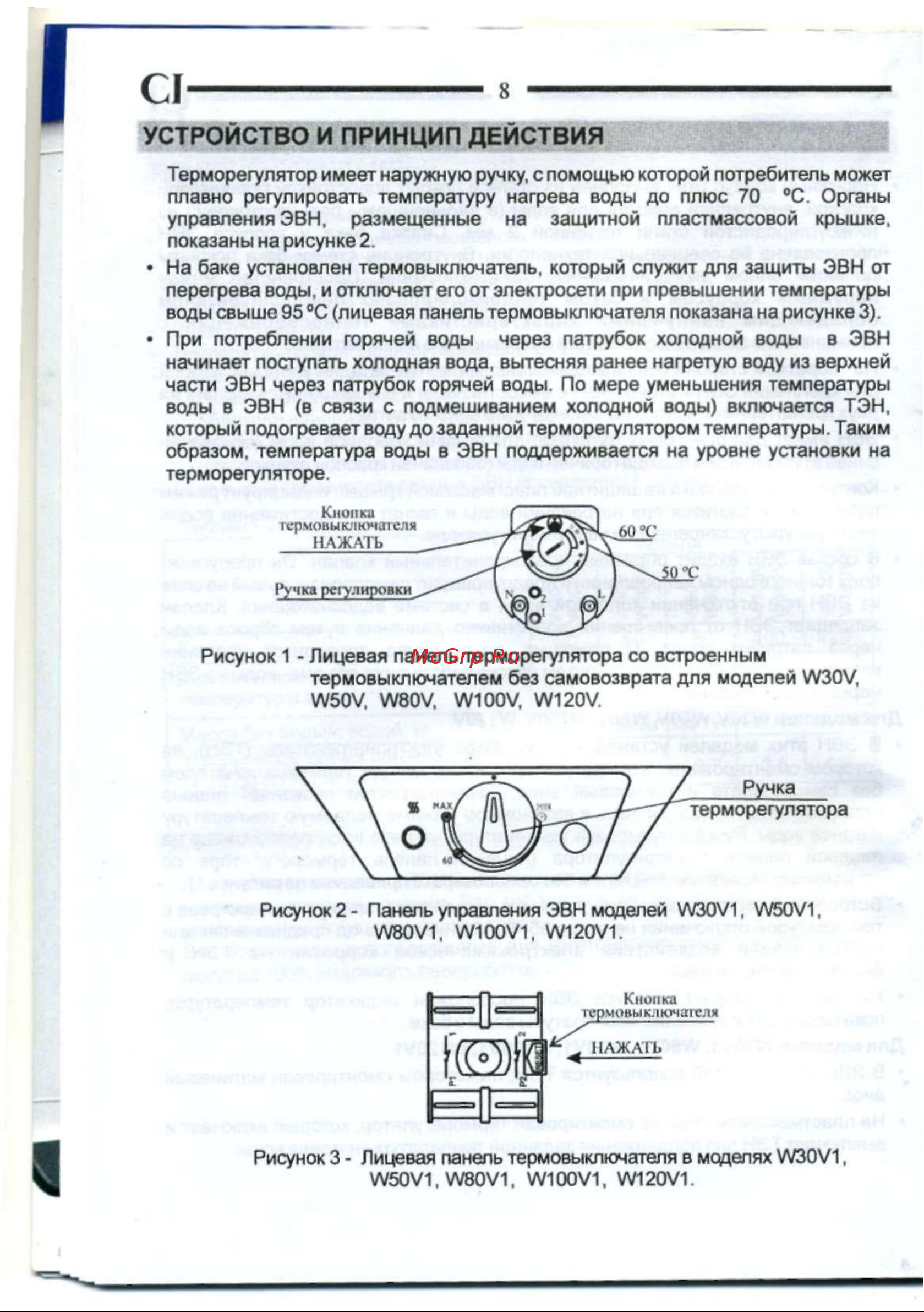

С1 8 УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ Терморегулятор имеет наружную ручку с помощью которой потребитель может плавно регулировать температуру нагрева воды до плюс 70 С Органы управления ЭВН размещенные на защитной пластмассовой крышке показаны на рисунке 2 На баке установлен термовыключатель который служит для защиты ЭВН от перегрева воды и отключает его от электросети при превышении температуры воды свыше 95 С лицевая панель термовыключателя показана на рисунке 3 При потреблении горячей воды через патрубок холодной воды в ЭВН начинает поступать холодная вода вытесняя ранее нагретую воду из верхней части ЭВН через патрубок горячей воды По мере уменьшения температуры воды в ЭВН в связи с подмешиванием холодной воды включается ТЭН который подогревает воду до заданной терморегулятором температуры Таким образом температура воды в ЭВН поддерживается на уровне установки на терморегуляторе Рисунок 1 Лицевая панель терморегулятора со встроенным термовыключателем без самовозврата для моделей УУЗОУ М50У УУ80У W100V УУ120У Рисунок 2 Панель управления ЭВН моделей 30У1 М50У1 М80У1 УУ100У1 W120V1 Рисунок 3 Лицевая панель термовыключателя в моделях УУ30У1 50V1 80 VI 10071 120У1
