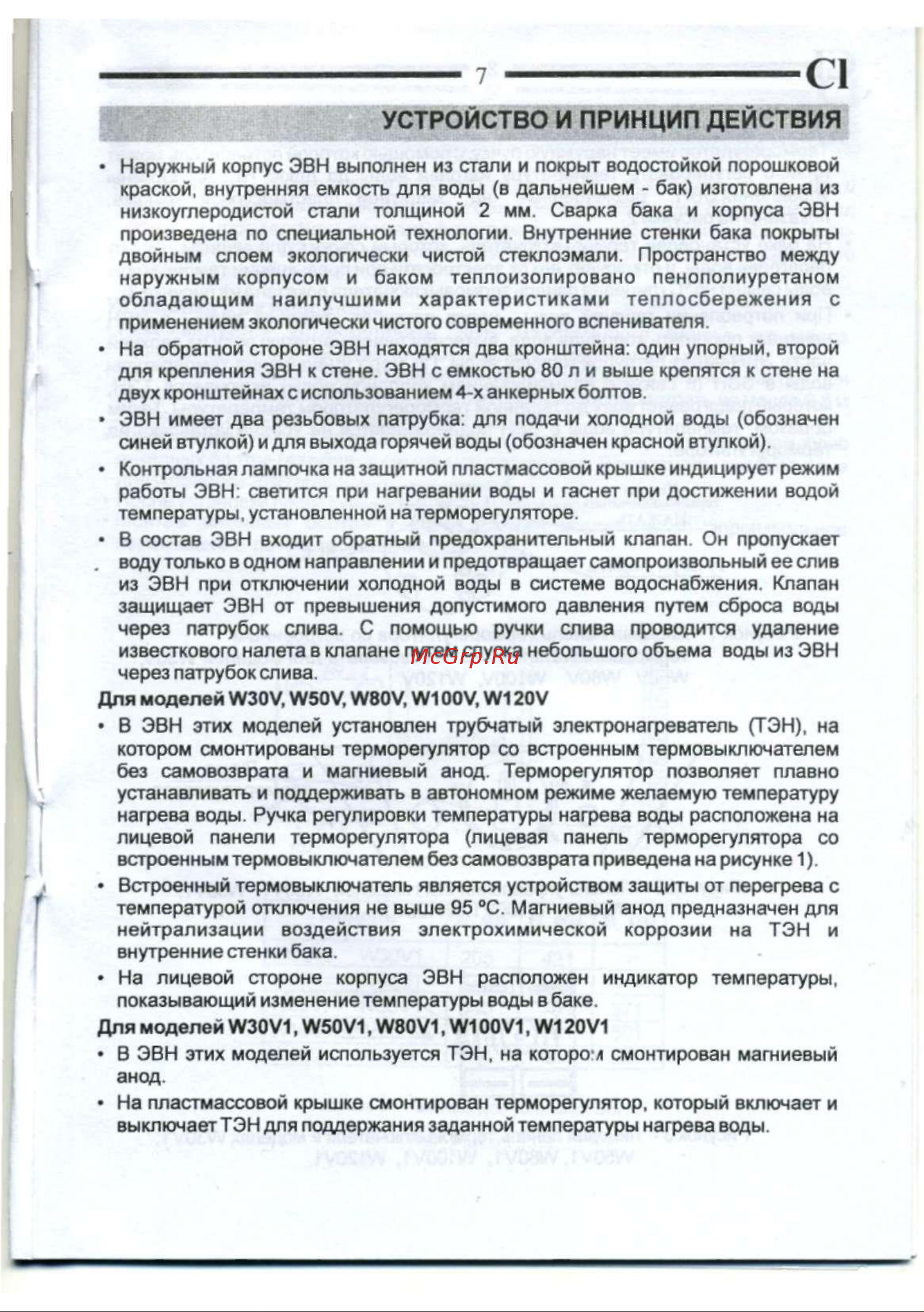

7 С1 УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ Наружный корпус ЭВН выполнен из стали и покрыт водостойкой порошковой краской внутренняя емкость для воды в дальнейшем бак изготовлена из низкоуглеродистой стали толщиной 2 мм Сварка бака и корпуса ЭВН произведена по специальной технологии Внутренние стенки бака покрыты двойным слоем экологически чистой стеклоэмали Пространство между наружным корпусом и баком теплоизолировано пенополиуретаном обладающим наилучшими характеристиками теплосбережения с применением экологически чистого современного вспенивателя На обратной стороне ЭВН находятся два кронштейна один упорный второй для крепления ЭВН к стене ЭВН с емкостью 80 л и выше крепятся к стене на двух кронштейнах с использованием 4 х анкерных болтов ЭВН имеет два резьбовых патрубка для подачи холодной воды обозначен синей втулкой и для выхода горячей воды обозначен красной втулкой Контрольная лампочка на защитной пластмассовой крышке индицирует режим работы ЭВН светится при нагревании воды и гаснет при достижении водой температуры установленной на терморегуляторе В состав ЭВН входит обратный предохранительный клапан Он пропускает воду только в одном направлении и предотвращает самопроизвольный ее слив из ЭВН при отключении холодной воды в системе водоснабжения Клапан защищает ЭВН от превышения допустимого давления путем сброса воды через патрубок слива С помощью ручки слива проводится удаление известкового налета в клапане путем спуска небольшого объема воды из ЭВН через патрубок слива Для моделей W30V W50V W80V 71007 W1207 В ЭВН этих моделей установлен трубчатый электронагреватель ТЭН на котором смонтированы терморегулятор со встроенным термовыключателем без самовозврата и магниевый анод Терморегулятор позволяет плавно устанавливать и поддерживать в автономном режиме желаемую температуру нагрева воды Ручка регулировки температуры нагрева воды расположена на лицевой панели терморегулятора лицевая панель терморегулятора со встроенным термовыключателем без самовозврата приведена на рисунке 1 Встроенный термовыключатель является устройством защиты от перегрева с температурой отключения не выше 95 С Магниевый анод предназначен для нейтрализации воздействия электрохимической коррозии на ТЭН и внутренние стенки бака На лицевой стороне корпуса ЭВН расположен индикатор температуры показывающий изменение температуры воды в баке Для моделей 73071 5071 778071 710071 12071 В ЭВН этих моделей используется ТЭН на котором смонтирован магниевый анод На пластмассовой крышке смонтирован терморегулятор который включает и выключаетТЭН для поддержания заданной температуры нагрева воды
