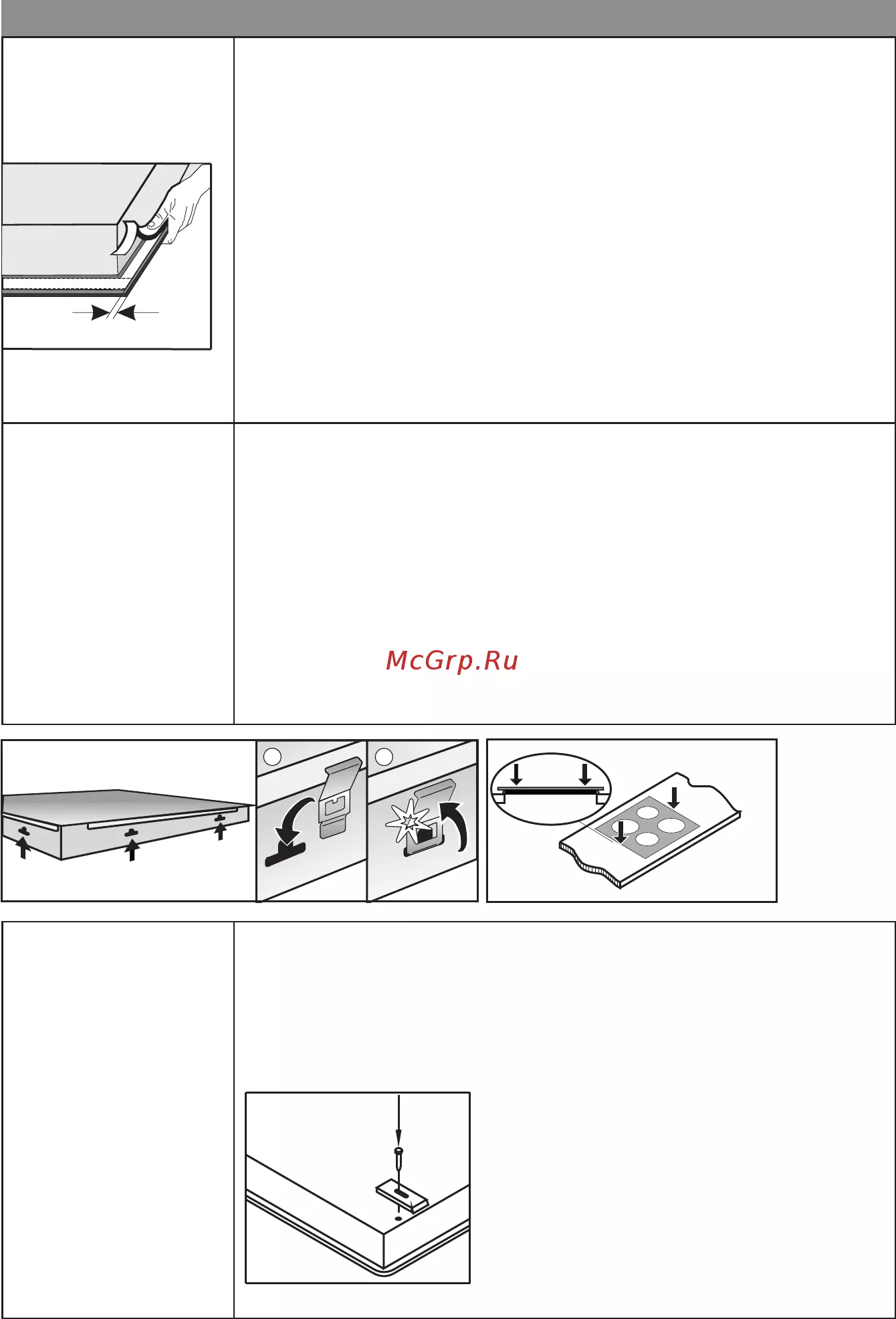

![ElectronicsDeluxe GG4_750229F-012 [9/28] Страница 9](/views2/1135407/page9/bg9.png)
2
1
Установка
уплотнителя
Перед установкой плиты в вырез в столешнице
необходимо прикрепить входящее в комплект уплотне-
ние к нижней части плоскости готовки.
Не устанавливайте плиту без уплотнителя!
Уплотнитель необходимо прикреплять следующим
образом:
- cнимите защитную пленку с уплотнения;
- приклейте уплотнитель с нижней стороны плоскости
готовки, отступив от края 2-3 мм (см. рисунок). Уплотни-
тель должен быть наклеен по всему периметру и в углах
не должен накладываться друг на друга;
- при наклеивании уплотнителя следите за тем, чтобы
острые предметы не соприкасались с плитой.
Процесс
монтажа
(с пружинами)
Столешница кухонного шкафа должна располагаться
строго горизонтально.
Торцы выреза необходимо тщательно загерметизиро-
вать.
Подключите плиту к электросети (см. раздел «Под-
ключение к электросети»).
Установите входящие в комплект пружины в име-
ющиеся для них отверстия.
Вставьте плиту в монтажный проем.
Крепко прижмите плиту к столешнице.
9
2-3 мм
Процесс
монтажа
(с
фиксирующими
скобами)
Панель крепится к столешнице при помощи скоб и
иных деталей, входящих в комплект.
С нижней стороны плиты имеются отверстия, в
которые вкручиваются винты (С), удерживающие скобы
(В).
B = фиксирующая скоба
C = винт
В
С
