DDE V 500 II - 65R "Мустанг-1M" [7/19] Основные узлы и органы управления
7

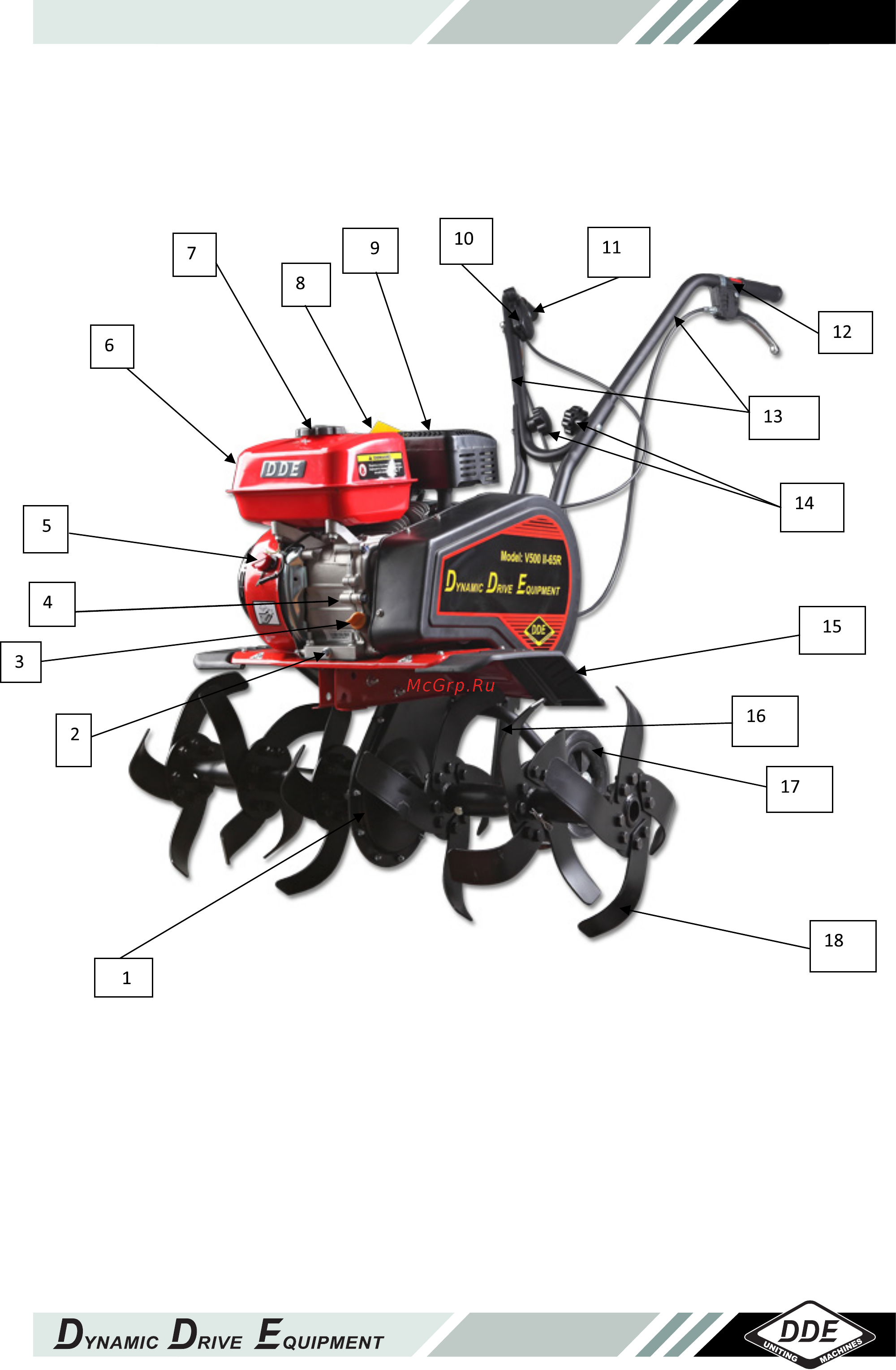

1. Привод вращения фрез
2. Пробка для слива масла
3. Пробка/щуп масляной заливной горловины
4. Двигатель
5. Выключатель зажигания
6. Бак топливный
7. Крышка топливного бака
8. Фильтр воздушный
9. Глушитель
ОСНОВНЫЕ УЗЛЫ
И ОРГАНЫ УПРАВЛЕНИЯ
10. Рычаг с тросом газа
11. Рычаг с тросом управления хода «вперед»
12. Рычаг с тросом управления хода «назад»
13. Правая и левая рукоятки управления
14. Гайки крепления рукояток
15. Боковая защита
16. Сошник
17. Опорные колеса
18. Рабочая фреза
РИС.1
