DDE PTR100H [11/20] Внимание
![DDE PTR100H [11/20] Внимание](/views2/1135934/page11/bgb.png)

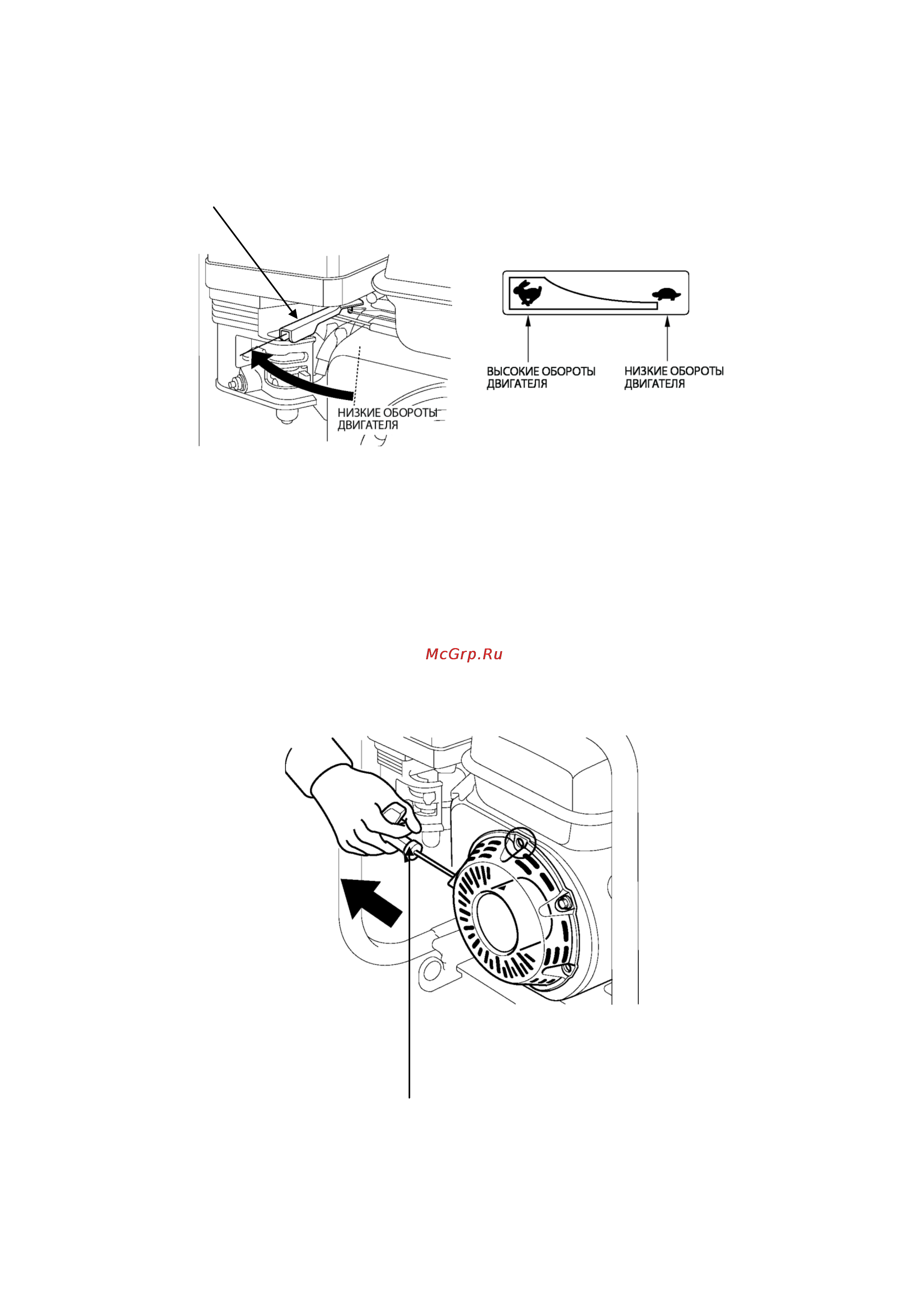

4. Поверните рычаг управления дроссельной заслонкой немного влево.
рычаг управления
дроссельной заслонкой
5. Слегка потяните рукоятку стартера до тех пор, пока вы не почувствуете сопротивление, затем
энергично дерните рукоятку.
ВНИМАНИЕ:
Не отпускайте рукоятку стартера резко, чтобы ручка не ударила по двигателю.
Отпускайте рукоятку медленно во избежание повреждения стартера.
рукоятка стартера
10
