8 RU
Внимание
• Данная система предназначена для использования
только с источником постоянного тока с
напряжением 12 В и отрицательным заземлением.
• Всегда устанавливайте данную систему на
приборной панели автомобиля. Установка в другом
месте может быть опасна из-за нагревания задней
панели системы в процессе использования.
• Для предотвращения замыкания перед
подключением устройства убедитесь, что зажигание
выключено.
• Желтый и красный кабели источника питания
необходимо подключать после подключения
остальных кабелей.
• Обязательно изолируйте все незакрепленные
провода с помощью изоляционной ленты.
• Убедитесь, что провода не прижаты винтами или
не зажаты деталями, которые могут двигаться
(например, направляющей сиденья).
• Убедитесь, что все заземленные провода соединены
в общей точке заземления.
• Для обеспечения надежной и безопасной установки
аудиосистемы используйте только монтажное
оборудование, входящее в комплект поставки.
• Использование несоответствующих
предохранителей может привести к повреждению
или возгоранию. При необходимости заменить
предохранитель обратитесь за помощью к
специалисту.
• При подключении других устройств к данной
системе убедитесь, что номинальное значение
автомобильной цепи больше общего значения
предохранителей всех подключенных устройств.
• Запрещается подключать кабели динамиков к
металлическому корпусу или шасси автомобиля.
• Не соединяйте кабели динамиков с полосами друг
с другом.
Подключение проводов
Внимание
• Обязательно изолируйте все незакрепленные
провода с помощью изоляционной ленты.

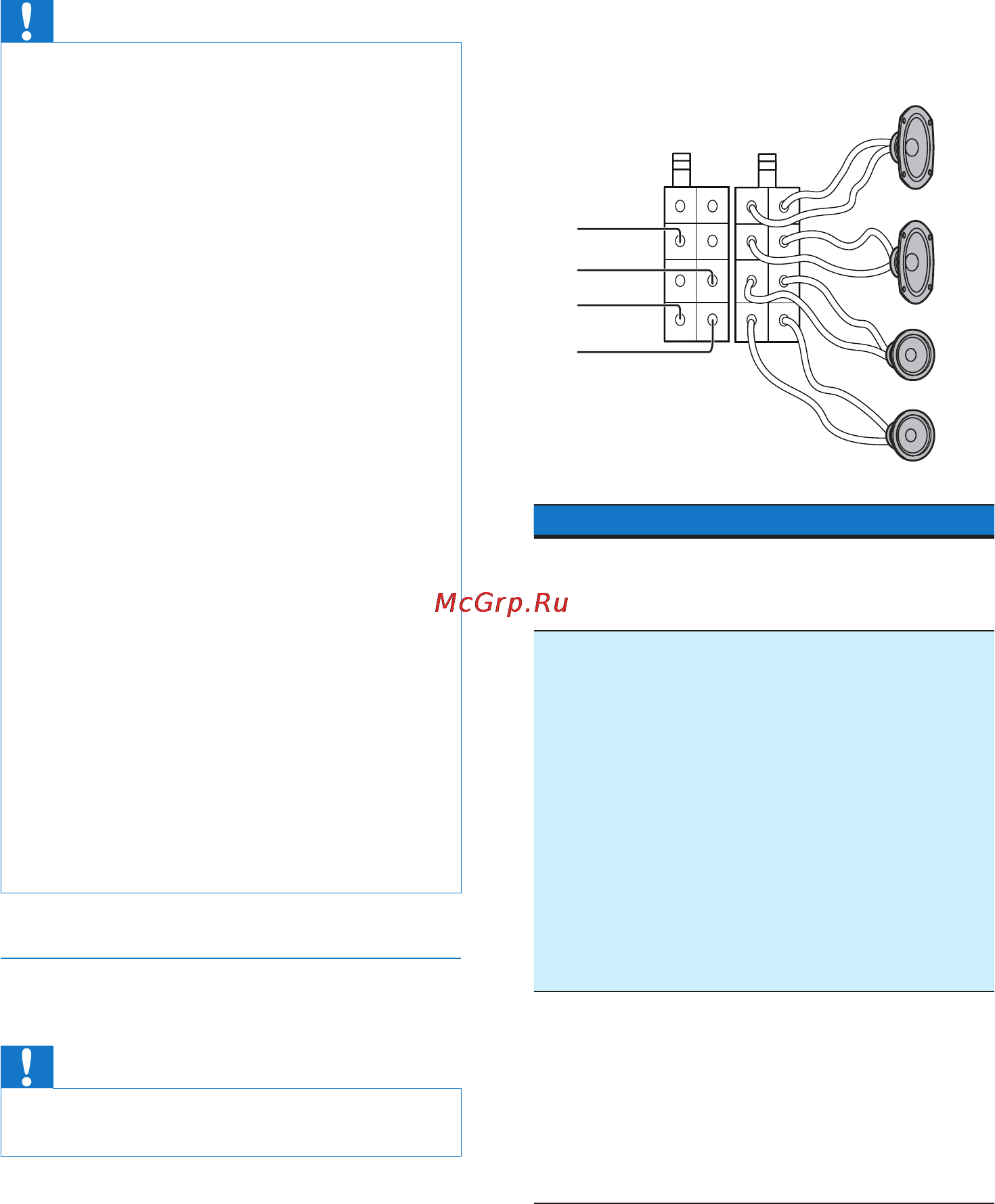

1 Внимательно проверьте
электропроводку автомобиля, а затем
подключите прилагаемые провода ISO.
Разъем Подключить к
1 Желтый
провод
Автомобильный
аккумулятор +12 В
(постоянное питание)
2 Синий/белый
провод
Кабель управления
электроантенной или
кабель источника
питания антенного
усилителя. При отсутствии
электроантенны или
антенного усилителя,
либо при использовании
телескопической антенны,
настраиваемой вручную,
этот кабель подключать не
нужно.
3 Черный
провод
Металлическая
поверхность автомобиля.
Подключите черный
провод заземления, затем
подключите желтый
и красный провода
источника питания.
a
b
c
d
e
f
g
h
