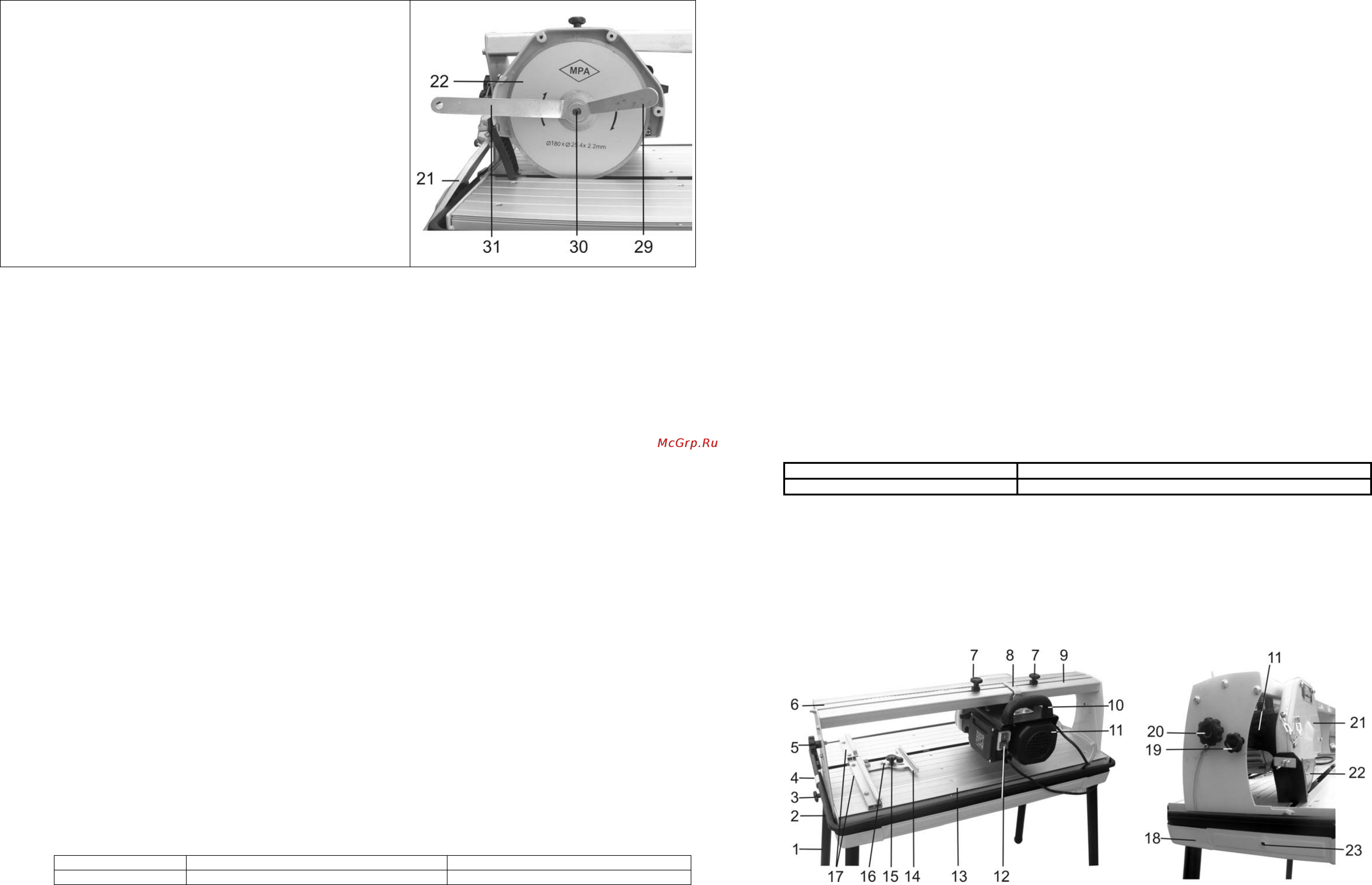

12. ЗАМЕНА ОТРЕЗНОГО ДИСКА (Рис.8)

ПРЕДУПРЕЖДЕНИЕ: Перед снятием или установкой отрезного диска, прежде всего, убедитесь в том, что

плиткорез отключен, и вилка шнура питания отсоединена от питающей розетки.

12.1. Отрезной диск (22) подлежит замене, если режущая часть

(напыление) полностью выработалась. Перед установкой диска на

плиткорез внимательно осмотрите отрезной диск. На нём

не должно

быть трещин, сколов и деформаций. Помните, что отрезной диск

весьма хрупкий. Обращайтесь с отрезным диском крайне

внимательно, избегая ударов и падений отрезного диска.

12.2. Снимите защитный кожух (21), Рис.3.

12.3. Демонтируйте отрезной диск (22), для чего, удерживая ключом

(29) шпиндель (30) и прилагая усилие по часовой стрелке на ключ

(31), освободите отрезной

диск (22). Проверьте рабочие

поверхности шпинделя и фланцев.

12.4. Установите и зафиксируйте новый отрезной диск (22),

установите и закрепите защитный кожух (21), Рис.3.

12.5. Не используйте отрезные диски, не соответствующие

техническим характеристикам плиткореза (см.п.2).

Внимание: Перед установкой нового или долго хранившегося

отрезного диска (22) проверьте плоскость режущей кромки

относительно посадочного места диска. Не устанавливайте

деформированные

отрезные диски.

Рис. 8

Примечание: Установка отрезного диска требует особого внимания и некоторых навыков.

Шпиндель (30) и внутренний фланец изготовлены отдельными деталями, поэтому обратите внимание на установку

деталей крепления отрезного диска (22) без перекосов. Если после установки отрезного диска (22) наблюдается

биение режущей кромки более 0,2мм, повторяйте установку до устранения биения. Для этого проверните и установите

без

перекосов внутренний фланец. Отрезной диск (22) и внешний фланец удерживайте без перекосов. Надёжно

закрепите.

13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ: Перед началом любых ремонтных и сервисных работ убедитесь, что плиткорез отключен

от источника электрического тока (от розетки).

13.1. Общее обслуживание.

13.1.1. Продолжительная эксплуатация плиткореза с изношенным или повреждённым отрезным диском приводит к

снижению производительности

работы и может стать причиной перегрузки двигателя. Замените отрезной диск на но-

вый сразу, как только заметите, что он изношен или поврежден.

13.1.2. Периодически удаляйте опилки со всех резьбовых и подвижных узлов и механизмов плиткореза.

13.1.3. По окончанию работы очистите плиткорез от пыли и грязи чистой ветошью. Не используйте для очистки пла

стиковых деталей растворители и нефтепродукты.

13.1.4. Очистите приспособления, оснастку и принадлежности.

13.1.5. Периодически проверяйте затяжку всех резьбовых соединений плиткореза и, при необходимости, затягивайте

все ослабленные соединения.

13.1.6. Не допускайте попадания воды на электрические приборы и электродвигатель. При попадании воды немед-

ленно выключите плиткорез, удалите воду.

13.1.7. Периодически меняйте воду в поддоне и

очищайте отверстия водозаборника насоса.

13.2. Хранение и транспортировка.

13.2.1. Храните плиткорез в сухом помещении, оградив его от воздействия прямых солнечных лучей и покрыв тонким

слоем масла неокрашенные металлические поверхности..

13.2.2. Не храните плиткорез в легкодоступном месте и в пределах досягаемости детей.

13.2.3. Для транспортировки плиткореза на дальние расстояния используйте заводскую или иную упаковку

, исклю-

чающую повреждение машины и ее компонентов в процессе транспортировки.

13.3. Утилизация.

13.3.1. Плиткорез и его комплектующие вышедшие из строя и не подлежащие ремонту, необходимо сдать на специ-

альные приемные пункты по утилизации. Не выбрасывайте вышедшее из строя оборудование в бытовые отходы!

13.4. Критерии предельного состояния.

13.4.1.Критериями предельного состояния плиткореза считаются

поломки (износ, коррозия, деформация, старение,

трещины или разрушения) узлов и деталей или их совокупность при невозможности их устранения в условиях автори-

зированных сервисных центров оригинальными деталями или экономическая нецелесообразность проведения ре-

монта.

Критериями предельного состояния плиткореза «Корвет» являются:

- поломка или деформация основания и рабочего стола;

- глубокая коррозия рабочего стола

и электродвигателя.

14. РЕКОМЕНДУЕМЫЕ ОТРЕЗНЫЕ ДИСКИ

Артикул Размер отрезного диска, мм Назначение

25501 180 х 25,4 Керамическая и каменная плитка

6.1.1. Для защиты электропроводки от перегрузок на щите подключения данной линии необходимо применять плавкие

предохранители или автоматические выключатели на 15А.

6.1.2. Запрещается переделывать вилку, если она не входит в розетку. Квалифицированный электрик должен

установить соответствующую розетку. Розетка, к которой подключается плиткорез, обязательно должна иметь

заземляющий контакт.

6.1.3. При повреждении электрического шнура

питания его должен заменить изготовитель или сертифицированный

сервисный центр.

ПРЕДУПРЕЖДЕНИЕ: Этот плиткорез предназначен для использования только в сухом помещении. Не

допускайте его установку в помещениях с повышенной влажностью.

6.2 Требования при обращении с двигателем

ВНИМАНИЕ! Для исключения опасности повреждения двигателя регулярно очищайте двигатель от пыли.

Таким образом обеспечивается его беспрепятственное охлаждение.

ПРЕДУПРЕЖДЕНИЕ: не включайте плиткорез до тех пор, пока до конца и внимательно не ознакомитесь с

изложенными в данном «Руководстве» рекомендациями, поэтапно не изучите все пункты настройки и

регулировки плиткореза и не усвоите работу всех органов его управления.

6.2.1. Если двигатель не запускается или внезапно останавливается при работе, сразу же отключите плиткорез.

Отсоедините вилку электрического шнура питания от розетки, проверьте отрезной диск на свободное вращение. Если

отрезной диск вращается свободно, включите двигатель ещё раз. Если двигатель всё ещё не вращается, попытайтесь

по таблице возможных неисправностей найти и устранить возможную причину.

6.2.2. Устройство защиты или автомат защиты необходимо регулярно проверять, если:

- двигатель постоянно перегружается

. (При частых заклиниваниях отрезного диска в заготовке или при частых

запусках плиткореза двигатель может перегружаться).

- колебания напряжения сети в пределах ±10% относительно номинального значения не влияют на нормальную

работу электродвигателя. Однако, при тяжёлой нагрузке необходимо, чтобы на двигатель подавалось напряжение

220В.

6.2.3. Чаще всего проблемы с двигателем возникают при плохих контактах

в разъёмах, при перегрузках, пониженном

напряжении питания (возможно, вследствие недостаточного сечения подводящих проводов). Поэтому всегда с

помощью квалифицированного электрика проверяйте все разъёмы, рабочее напряжение и потребляемый

плиткорезом ток.

6.2.4. При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит

дополнительное падение напряжения, которое приводит к проблемам с двигателем

. Поэтому для нормального

функционирования этого плиткореза необходимо достаточное поперечное сечение подводящих проводов.

Приведённые в таблице данные о длине подводящих проводов относятся к расстоянию между распределительным

щитом, к которому подсоединен плиткорез и вилкой штепсельного разъёма плиткореза. При этом, не имеет значения,

осуществляется подвод электроэнергии к плиткорезу через стационарные подводящие провода, через

удлинительный кабель или через комбинацию (стационарный и удлинительный) кабелей.

Длина подводящих проводов Необходимое поперечное сечение медных проводов

До 15м 1,0 мм

Предупреждение: Плиткорез должен быть заземлен через розетку с заземляющим контактом.

7. УСТРОЙСТВО (Рис. 2,3)

1. Ножка 9. Направляющая 17. Направляющий упор

2. Поддон 10. Ручка плиткореза 18. Основание

3. Гайка крепления 11. Электродвигатель 19. Винт фиксации (транспортный)

4. Пластина 12. Магнитный пускатель 20. Винт фиксации

5. Винт фиксации 13. Рабочий стол 21. Кожух защитный

6. Шкала 14. Упор регулируемый 22. Отрезной диск

7. Гайка крепления 15. Гайка фиксирующая

23. Отверстие для крепления

8. Указатель 16. Указатель

Рис.2 Рис.3
