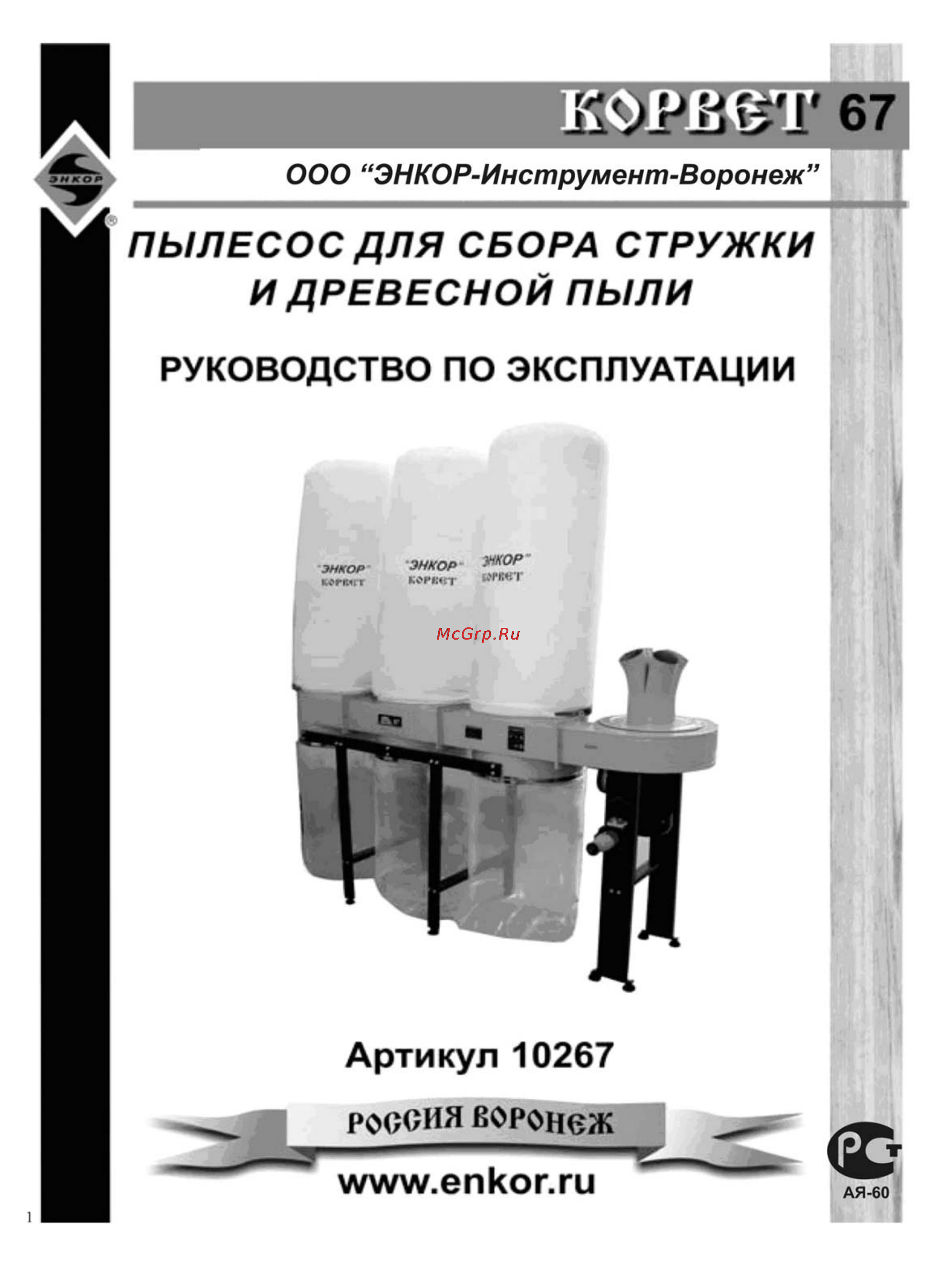

Энкор корвет-67 Инструкция по эксплуатации онлайн
Содержание
- Общие указания 1 пылесос для сбора стружки и древесной пыли модели корвет 67 далее пылесос является устройством применяемым с деревообрабатывающими станками и машинами 1 пылесос рассчитан для работы от трёхфазной сети переменного тока напряжением 380 в частотой 50 гц 1 пылесос предназначен для эксплуатации в следующих условиях температура окружающей среды от 1 до 35 3
- С 1 если пылесос внесен в зимнее время в отапливаемое помещение с улицы или из холодного помещения его не распаковывать и не включать в течение 8 часов пылесос должен прогреться до температуры воздуха в отапливаемом помещении в противном случае он может выйти из строя при включении из за сконденсировавшейся влаги на холодных поверхностях элементов двигателя 1 приобретая пылесос проверьте его работоспособность комплектность наличие гарантийных талонов в руководстве по эксплуатации дающих право на бесплатное устранение заводских дефектов в период гарантийного срока при наличии на них даты продажи штампа магазина и разборчивой подписи или штампа продавца 2 технические данные 2 основные параметры пылесоса приведены в таблице 1 таблица 1 3
- С относительная влажность воздуха до 80 при температуре 25 3
- А корпус вентилятора с двигателем и магнитным пускателем 1 шт 4
- В комплект поставки входит рис 1 4
- В корпус фильтра средний 1 шт п мешок фильтрующий 3 шт 4
- Г корпус фильтра задний 1 шт р прокладка 3 шт 4
- Д переходник входной 1 шт с стойка вертикальная 3 шт 4
- Е планка 2 шт т планка поперечная 1 шт 4
- Ж трубка опорная 4 шт у крепеж 1 компл 4
- И планка распорная 2 шт руководство по эксплуатации 1 экз 4
- К опора 2 шт упаковка 1 шт 4
- Комплектность 4
- Л ножка 8 шт код для заказа 10267 4 указания по технике безопасности 4 общие указания по обеспечению безопасности при работе с пылесосом предупреждение не подключайте пылесос к сети питания до тех пор пока внимательно не ознакомитесь с изложенными в руководстве рекомендациями пока не изучите его устройство применение настройку ограничения и возможные опасности 4 ознакомьтесь с назначением устройством и максимальными возможностями вашего пылесоса 4 выработайте в себе привычку прежде чем включать пылесос убедитесь в том что все используемые при настройке инструменты удалены с рабочего места 4
- М хомут мешка б шт б корпус фильтра передний 1 шт н мешок пыле сборный 3 шт 4
- Место для заметок____________________ _______________________________________ _______________________________________ _______________________________________ _______________________________________ _______________________________________ _______________________________________ 4
- По электробезопасности пылесос модели корвет 67 соответствует i классу защиты от поражения электрическим током в связи постоянным совершенствованием технических характеристик моделей оставляем за собой право вносить изменения в конструкцию и комплектность при необходимости информация об этом будет прилагаться отдельным листом к руководству 4
- Возможные неисправности и методы их устранения главным в получении оптимальных результатов при использовании пылесоса является правильная регулировка и балансировка если вам кажется что ваш пылесос работает ненормально необходимо проверить все регулировки и установки лучше всего проверить все регулировки во время устранения неисправности 6
- Детали сборки пылесоса корвет 67 6
- До 15м 1 5 м 6
- Перед применением вашего пылесоса полностью завершите его монтаж установку и регулировку изучите функциональные особенности и правильное применение выключателя вкл выкл прочтите и поймите все инструкции по безопасности изложенные в настоящем руководстве 4 4 перед каждым включением пылесоса произведите его осмотр если какие либо части отсутствуют деформированы или пришли в негодность или электрические узлы работают не надлежащим образом выключите пылесос и отключите его от сети произведите замену поврежденных вышедших из строя частей установку отсутствующих деталей после чего эксплуатацию пылесоса можно возобновить 4 5 при чистке пылесборных мешков надевайте противопылевую маску 4 6 если вам что то показалось ненормальным в работе пылесоса немедленно прекратите его эксплуатацию 5 подключение пылесоса к источнику питания внимание проверьте соответствие напряжение источника питания и соединений требованиям вашего пылесоса для этого достаточно взглянуть на табличку с техническими данными н 6
- Позиция по схеме сборки 6
- Гарантийные обязательства 7
- Опора задняя 2 планка поперечная 3 ножка опорная 4 опора передняя 5 мешок пылесборный 6 планка распорная 7 трубка опорная 8 планка 9 узел корпуса фильтров 10 мешок фильтрующий 11 переходник входной 12 корпус вентилятора с двигателем 13 магнитный пускатель 7 распаковка 7 откройте упаковку извлеките все комплектующие детали и узлы пылесоса 7 проверьте комплектность пылесоса 8 сборка пылесоса 8 установите 4 опорных ножки л с помощью гаек установите поперечную планку т между передней и задней опорами к закрепив её четырьмя болтами с шайбами рис1 3 8 закрепите корпус вентилятора с двигателем и магнитным пускателем а на передней и задней опорах к болтами м8х16 с шайбами закрепите на боковой поверхности передней опоры с помощью 4 винтов м5х 70 и гаек м5 магнитный пускатель рис 4 8 сложите передний корпус фильтра б средний корпус фильтра в и задний корпус фильтра г вместе убедитесь что прокладки р установлены правильно между корпусами фильтров и закрепите узел восемью болтами м8х16 с шайбами р 7
- Подпись продавца штамп магазина 7
- Рис 2 7
- Свидетельство о приёмке и продаже пылесос для сбора стружки и древесной пыли модели корвет 67 соответствует требованиям ту5156 006 44744687 2002 гост р мэк 335 1 94 гост р мэк 335 2 2 95 гост р 51318 4 99 обеспечивающим безопасность жизни здоровья потребителей и охрану окружающей среды и признан годным к эксплуатации 7
- Устройство пылесоса 7
