12. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Пылесос для сбора стружки и древесной пыли модели "КОРВЕТ 67" соответствует требованиям
ТУ5156-006-44744687-2002, ГОСТ Р МЭК 335-1-94, ГОСТ Р МЭК 335-2-2-95, ГОСТ Р 51318.14.2-99
обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей среды и
признан годным к эксплуатации.
Дата изготовления ”___”_____________ 200 г. ОТК _____________ штамп
подпись
Дата продажи “___”_____________ 200 г. __________________
подпись продавца штамп магазина
13. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует надёжную работу пылесоса модели «Корвет» при соблюдении условий хранения,
правильности монтажа, соблюдении правил эксплуатации и обслуживания, указанных в руководстве по
эксплуатации.
Гарантийный срок – 12 месяцев с даты продажи через розничную торговую сеть. Срок службы – 5 лет.
Гарантия распространяется только на производственные дефекты, выявленные в процессе эксплуатации
пылесоса в период гарантийного срока
. В случае нарушения работоспособности пылесоса в течение
гарантийного срока владелец имеет право на его бесплатный ремонт.
В гарантийный ремонт принимается пылесос при обязательном наличии правильно и
полностью оформленного и заполненного гарантийного талона установленного образца на
представленный для ремонта пылесос с штампом торговой организации и подписью покупателя.
В гарантийном ремонте может быть отказано:
1. При отсутствии гарантийного талона.
2.При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов, болтов, гаек и прочих следов
разборки, или попытки разборки пылесоса.
3.Если неисправность пылесоса стала следствием нарушения условий хранения
, попадания внутрь
посторонних предметов, жидкостей, нарушения условий эксплуатации (эксплуатация без необходимых
насадок и приспособлений, эксплуатация не предназначенным режущим инструментом, насадками,
дополнительными приспособлениями и т.п.).
4. При перегрузке или заклинивании двигателя (одновременный выход из строя ротора и статора, обоих
обмоток статора).
5. При механическом повреждении сетевого шнура или штепселя.
6. При механическом
повреждении корпуса и его деталей.
Гарантия не распространяется на:
- сменные принадлежности (аксессуары и оснастка), например: пилки, пильные диски, пильные ленты,
отрезные диски, ножи, сверла, элементы их крепления, патроны сверлильные, цанги, буры, подошвы
шлифовальных и ленточных машин, фильтры и т.п.;
- быстроизнашивающиеся детали, если на них присутствуют следы эксплуатации, например: угольные
щетки, приводные ремни, сальники, защитные кожухи, направляющие и протяжные ролики, цепи приводные,
резиновые уплотнения и т.п. Замена их в течение гарантийного срока является платной услугой;
- шнуры питания, в случае повреждения изоляции, подлежат обязательной замене без согласия владельца
(услуга платная);
- расходные материалы, например: лента шлифовальная, заточные, отрезные и шлифовальные круги и т.п.
Предметом гарантии не является неполная комплектация пылесоса, которая могла быть выявлена при
продаже. Претензии от третьих лиц не принимаются.
Пылесос в ремонт должен сдаваться чистым, в комплекте с принадлежностями.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения нормальной работы
пылесоса, например: падение оборотов, изменение
шума, появление постороннего запаха, дыма, вибрации, стука, повышенной искры на коллекторе –
прекратить работу и обратиться в Сервис - Центр «Корвет» или гарантийную мастерскую.
Гарантийный, а также послегарантийный ремонт производится оригинальными деталями и узлами только в
гарантийных мастерских, указанных в перечне «Адреса гарантийных мастерских».
Примечание:
Техническое обслуживание пылесоса
, проведение регламентных работ, регулировок, указанных в
руководстве по эксплуатации, диагностика не относятся к гарантийным обязательствам и
оплачиваются согласно действующим расценкам Сервисного центра.
С гарантийными обязательствами ознакомлен и согласен: _______________, _________________
дата подпись
Сервисный центр “Корвет” тел./ факс (4732) 39-24-84, 61-96-45
E-mail: petrovich@enkor.ru
, orlova@enkor.ru
Изготовитель:
ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.
Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАНХАЙ, П.Р.
Импортер:ООО «ЭНКОР-Инструмент-Воронеж»:394018,
Воронеж, пл. Ленина, 8. Тел./факс: (4732) 39-03-33
E-mail: opt@enkor.ru
5

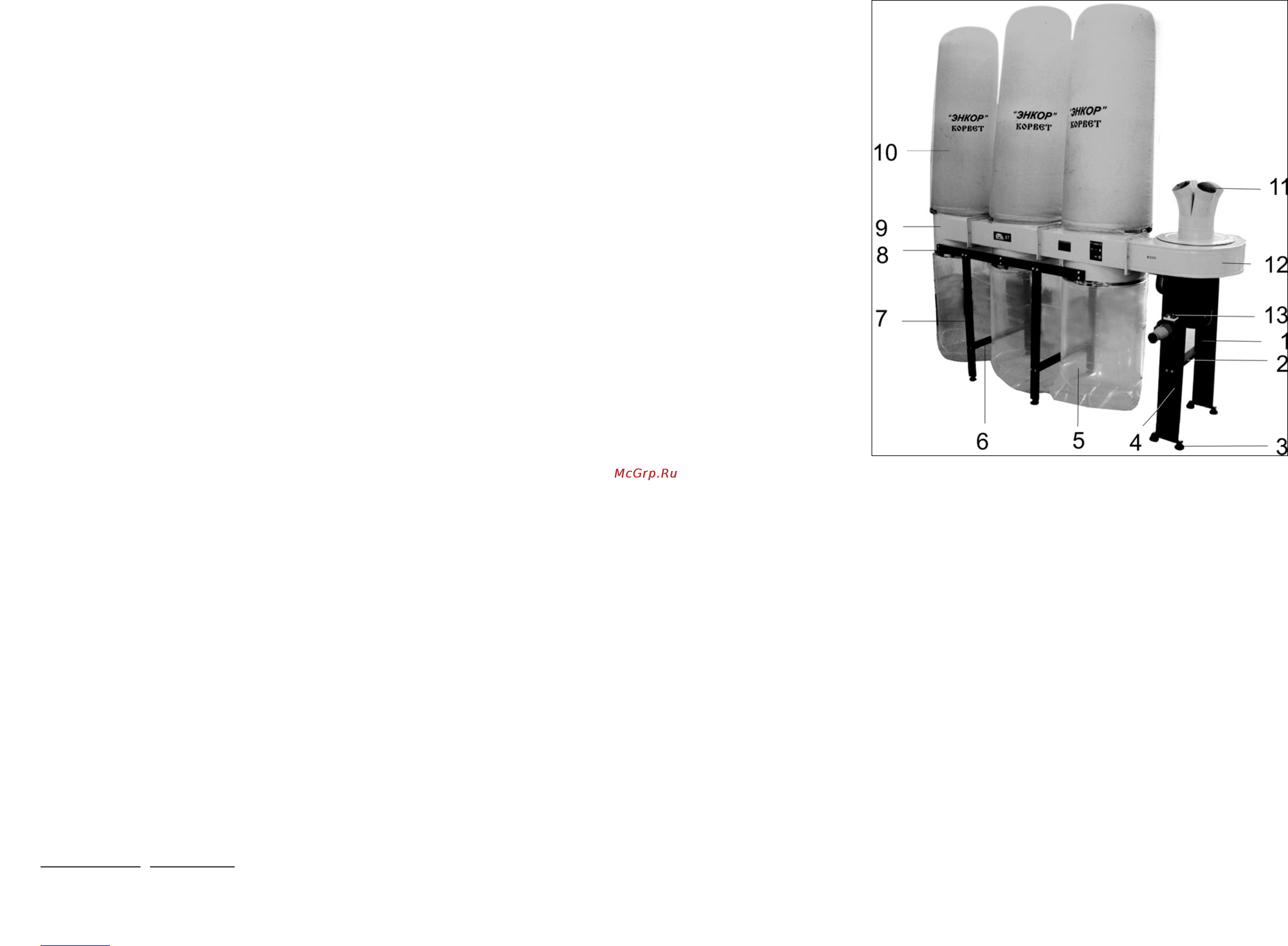

6. УСТРОЙСТВО ПЫЛЕСОСА
Рис. 2
1. Опора задняя
2. Планка поперечная
3. Ножка опорная
4. Опора передняя
5. Мешок пылесборный
6. Планка распорная
7. Трубка опорная
8. Планка
9. Узел корпуса фильтров
10. Мешок фильтрующий
11. Переходник входной
12. Корпус вентилятора с двигателем
13. Магнитный пускатель
7. РАСПАКОВКА
7.1. Откройте упаковку, извлеките все комплектующие детали и узлы пылесоса.
7.2. Проверьте комплектность пылесоса.
8.
СБОРКА ПЫЛЕСОСА
8.1.Установите 4 опорных ножки (Л) с помощью гаек, установите поперечную планку (Т) между передней и
задней опорами (К), закрепив её четырьмя болтами с шайбами Рис1,3
8.2. Закрепите корпус вентилятора с двигателем и магнитным пускателем (А) на передней и задней опорах
(К) болтами М8х16 с шайбами. Закрепите на боковой поверхности передней
опоры с помощью 4 винтов М5х
70 и гаек М5, магнитный пускатель Рис.1,4.
8.3.Сложите передний корпус фильтра (Б), средний корпус фильтра (В) и задний корпус фильтра (Г) вместе,
убедитесь, что прокладки (Р) установлены правильно между корпусами фильтров и закрепите узел восемью
болтами М8х16 с шайбами Рис. 1, 5.
8.4.Установите планки (Е)
с обеих сторон узла корпусов фильтров, закрепите переднюю планку
