6

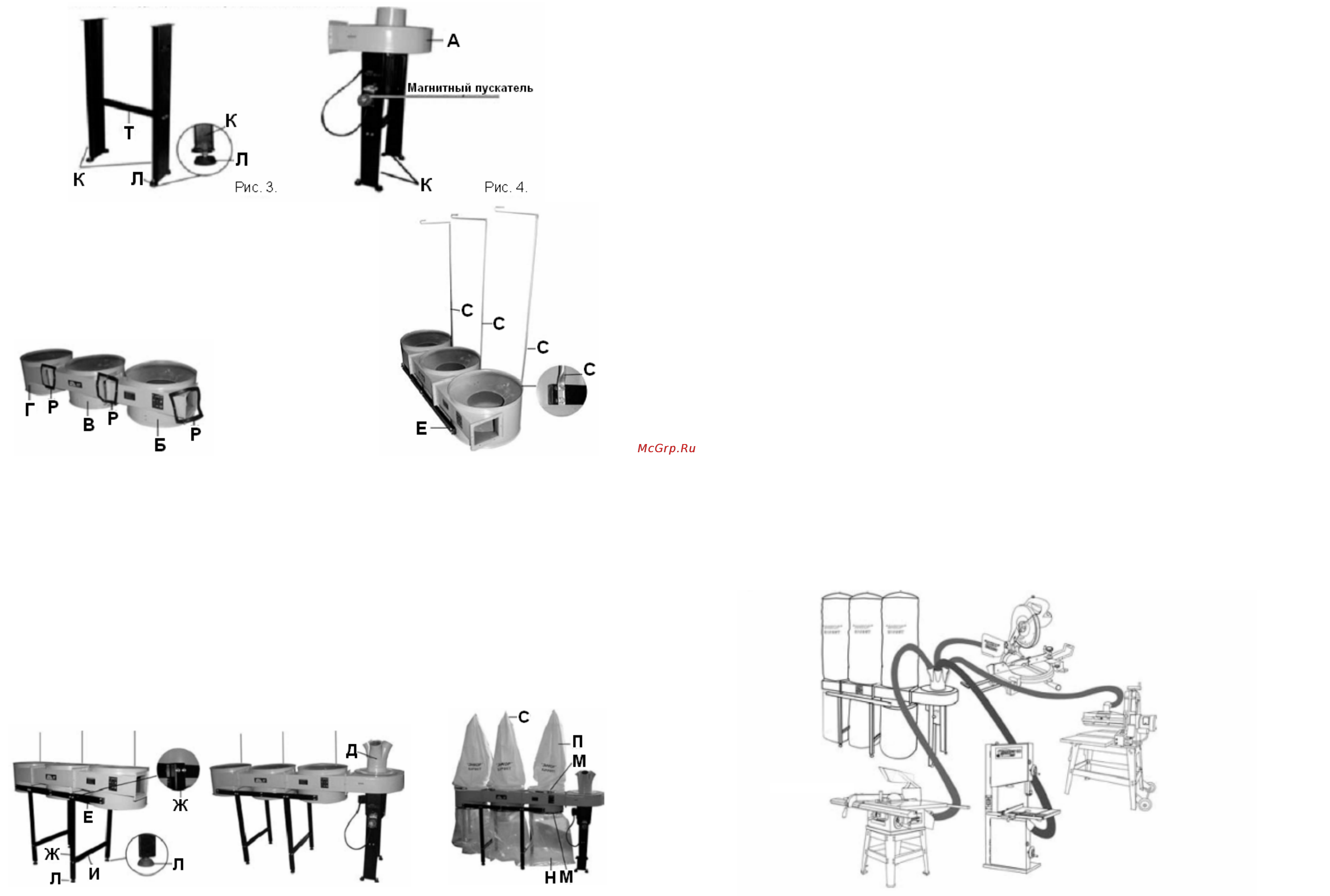

Рис.5 Рис.6
болтами М8х35 с шайбами; закрепите заднюю планку с вертикальными стойками (С) фильтрующих
мешков болтами М8х35 с шайбами Рис. 1, 6.
8.5.Установите на четыре опорные трубки (Ж) ножки (Л). Установите четыре опорные трубки (Ж) с
ножками (Л) на планки (Е), закрепленные с обеих сторон узла корпусов фильтров с помощью 8
болтов М8
хб5 и 8 гаек М8. Соедините четыре опорные трубки (Ж) двумя распорными планками (И)
с помощью 8 болтов М8х35 с шайбами Рис. 1,7.
8.6. Соедините узел корпусов фильтров с корпусом вентилятора болтами М8х16 с шайбами.
Убедитесь, что прокладка (Р) установлена правильно, прежде чем соединять эти два узла.
Установить переходник входной (Д) на
крышке вентилятора Рис. 1, 8.
8.7. Подвесьте 3 фильтрующих мешка (П) на вертикальные стойки (С) и закрепите мешки на
корпусах фильтров с помощью хомутов (М). Подвесьте 3 пылесборных мешка (Н) на три корпуса
фильтра, закрепив их тремя хомутами (М) Рис. 9.
8.8. После выполнения описанных выше процедур, убедитесь, что все соответствующие
болты, гайки и винты установлены правильно, и надежно закреплены.
ВНИМАНИЕ: Испытательный прогон необходимо осуществлять в соответствии с требованиями
техники безопасности.
Рис.7. Рис. 8.
Рис. 9.
7
9. ОРГАНЫ УПРАВЛЕНИЯ
Предупреждение: При использовании пылесоса всегда работайте в защитных очках, чтобы предотвратить
серьезные травмы глаз.
9.1. Действие магнитного пускателя.
ВНИМАНИЕ: Перед включением пылесоса в розетку, всегда нужно удостоверится, что кнопки
магнитного пускателя (13) Рис.2 находятся в исправном состоянии.
Подключите пылесос к электросети.
Для пуска пылесоса, нажмите зеленую кнопку магнитного пускателя. ВНИМАНИЕ! Кнопку при пуске
удерживать в нажатом положении не менее 2 секунд. Пылесос должен работать плавно, с
незначительной вибрацией и небольшим шумом. При возникновении странного или необычного шума
следует выключить пылесос, подождать, пока движение прекратится, отключить от розетки и выяснить
причину проблемы, прежде чем включить пылесос еще раз.
Для остановки пылесоса, нажмите красную кнопку магнитного пускателя.
10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ:В целях Вашей безопасности, перед обслуживанием пылесоса, отключайте его от сети.
10.1. Замена мешков
10.1.1. Пылесборные мешки пылесоса следует менять после их заполнения на 2/3 - 3/4 объема.
10.1.2. Всегда используйте пылезащитную маску при снятии и установке пылесборных мешков.
10.1.3. Встряхните фильтрующие мешки и подождите несколько минут, чтобы пыль осела.
10.1.4. Ослабьте хомуты, крепящие пылесборные мешки.
10.1.5. Снимите мешки с корпусов фильтров и закройте их.
10.1.6. Переверните мешок для его освобождения от пыли и стружки.
10.2. Обслуживание
10.2.1. Содержите электродвигатель пылесоса в чистоте. Накапливание пыли может вызвать
перегрев электродвигателя, сокращая срок его эксплуатации.
10.2.2. Пылесос следует очищать ежедневно или каждый раз после опустошения пылесборных мешков.
Регулярное периодическое обслуживание вашего пылесоса, обеспечит его оптимальную работу.
Обязательно проверяйте исправность пылесоса каждый раз перед его использованием и немедленно
устраняйте выявленные неисправности.
10.2.3. Все подшипники герметично закрыты и имеют постоянную смазку. Смазка не требуется до их замены.
11. РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ
11.1 Пылесос рассчитан на работу с четырьмя деревообрабатывающими станками (строгальными, пилами и
т. п.) и соединяется с ними шлангами диаметром 100 мм через переходник входной (11) Рис. 2. При
необходимости работы пылесоса с одним или двумя деревообрабатывающими станками, шланги с
неиспользуемых каналов переходника входного снять, а каналы закрыть крышками.
