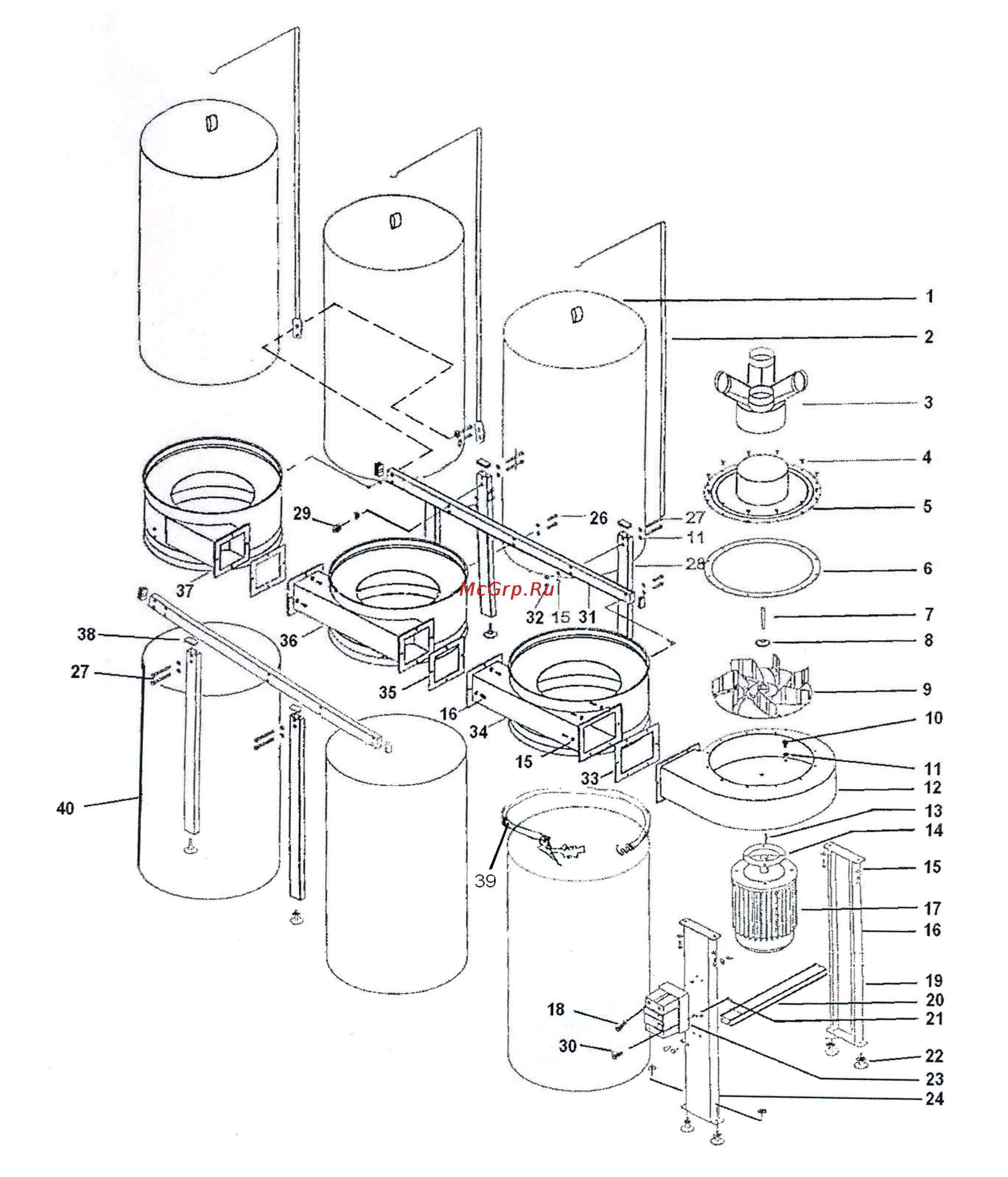

СХЕМА СБОРКИ ПЫЛЕСОСА «КОРВЕТ 67»
3
4.1.3. Запрещается установка и работа пылесоса в помещениях с относительной влажностью воздуха
более 80%. Позаботьтесь о хорошем освещении рабочего места и свободе передвижения вокруг пылесоса.
Не работайте в опасных условиях.
4.1.4. Дети и посторонние лица должны находиться на безопасном расстоянии от рабочего места. Запирайте
рабочее помещение на замок.
4.1.5. Не используйте пылесос не
по назначению.
4.1.6. Перед началом любых работ по техническому обслуживанию, замене деталей или чистке пылесоса,
выньте вилку шнура питания пылесоса из розетки электросети.
4.1.7. Контролируйте исправность деталей пылесоса, правильность регулировки подвижных деталей,
соединений подвижных деталей. Любая неисправная деталь должна немедленно ремонтироваться или
заменяться.
4.1.8. Не становитесь на пылесос. Он может опрокинуться и
нанести Вам травму.
4.1.9. Не оставляйте работающий пылесос без присмотра. Прежде чем покинуть рабочее место, выключите
пылесос, дождитесь полной его остановки и выдерните шнур из сети.
4.2. Дополнительные указания по обеспечению безопасности
ОСТОРОЖНО: Начинайте работу с этим пылесосом только после того, как вы полностью соберёте и
проверите его в соответствии с
указаниями данного руководства по эксплуатации.
4.2.1. Перед первым включением пылесоса обратите внимание на: правильность сборки и надежность его
установки; выключатель пылесоса (должен находиться в положении «Выкл.»).
ВНИМАНИЕ! В целях снижения вероятности поражения электрическим током и травматизма, перед
работой внимательно изучите настоящие руководство по эксплуатации и все надписи с
предупреждающими указаниями на
наклейках, расположенных на пылесосе, использовать который
допустимо только в соответствии с его назначением.
4.2.2. НЕ ВКЛЮЧАЙТЕ ПЫЛЕСОС В РАЗОБРАНОМ ВИДЕ. Высокооборотный вентилятор может
травмировать оператора.
4.2.3. Не пытайтесь чистить, снимать пылесборные мешки, или обслуживать пылесос, при включенном
питании “Вкл.”. Выключите пылесос (“Выкл.”) и отключите вилку шнура питания от розетки электросети.
4.2.4.
Искры внутри электрических узлов могут вызвать воспламенение паров или пыли.
4.2.5. Не перекрывайте входное отверстие и не используйте пылесос вблизи легко воспламеняющихся или
горючих жидкостей, газов, бензина, жидкости для зажигалок, растворителей, красок на масляной основе,
природного газа, водорода или взрывчатой пыли угля, магния или пороха.
4.2.6. Не всасывайте ничего, что горит или
дымит: сигареты, спички или горячий пепел.
4.2.7. Во избежание нанесения вреда здоровью парами или пылью, не всасывайте токсичные материалы.
4.2.8. Не пользуйтесь пылесосом и не храните его вблизи опасных веществ.
4.2.9. Не используйте пылесос под открытым небом и в сырых помещениях.
4.2.10. Монтаж пылесоса производите на устойчивой ровной поверхности.
4.2.11. Не размещайте всасывающий
шланг и шнур питания в проходах.
4.2.12. Не используйте пылесос без фильтра/пылесборного мешка.
4.2.13. Не выключайте пылесос, выдернув из розетки за шнур. Отключая его от сети, держитесь за вилку, но
не за шнур.
4.2.14. Перед отключением от сети выключите выключатель.
4.2.15. Недопустимо использовать пылесос с поврежденным шнуром или другими узлами. Если
Ваш
пылесос не работает нормально, отсутствуют детали, если его уронили, повредили, обратитесь в Центр
сервисного обслуживания.
4.2.16. Не тяните и не перемещайте пылесос за шнур, используя его в качестве ручки. Шнур располагайте в
удалении от горячих поверхностей.
4.2.17. Не прикасайтесь к вилке шнура питания мокрыми руками.
4.2.18. Не допускайте попадания посторонних предметов
в вентиляционные отверстия двигателя. Работа
пылесоса с перекрытыми вентиляционными отверстиями двигателя не допускается. Предотвращайте
попадание в них пуха, волоса или чего-либо другого, что может помешать потоку воздуха.
4.2.19. Волосы, свободная одежда, пальцы и т. п. не должны находиться вблизи воздухозаборного отверстия
4.2.20. Маломощные или поврежденные удлинители могут стать причиной пожара или
поражения
электрическим током
.
4.2.21. Подключение пылесоса производите только к заземленной розетке.
4.2.22. Безопасность – это сочетание здравого смысла, осторожности и знания принципа действия Вашего
пылесоса.
ПРЕДУПРЕЖДАЕМ: ВО ИЗБЕЖАНИЕ ОШИБОК, ВЛЕКУЩИХ ЗА СОБОЙ ТРАВМАТИЗМ, НЕ ПОДКЛЮЧАЙТЕ
ШНУР ПИТАНИЯ К СЕТИ, ПРЕЖДЕ ЧЕМ БУДУТ ВЫПОЛНЕНЫ СЛЕДУЮЩИЕ ТРЕБОВАНИЯ.
Содержание
- Общие указания 1 пылесос для сбора стружки и древесной пыли модели корвет 67 далее пылесос является устройством применяемым с деревообрабатывающими станками и машинами 1 пылесос рассчитан для работы от трёхфазной сети переменного тока напряжением 380 в частотой 50 гц 1 пылесос предназначен для эксплуатации в следующих условиях температура окружающей среды от 1 до 35 3
- С 1 если пылесос внесен в зимнее время в отапливаемое помещение с улицы или из холодного помещения его не распаковывать и не включать в течение 8 часов пылесос должен прогреться до температуры воздуха в отапливаемом помещении в противном случае он может выйти из строя при включении из за сконденсировавшейся влаги на холодных поверхностях элементов двигателя 1 приобретая пылесос проверьте его работоспособность комплектность наличие гарантийных талонов в руководстве по эксплуатации дающих право на бесплатное устранение заводских дефектов в период гарантийного срока при наличии на них даты продажи штампа магазина и разборчивой подписи или штампа продавца 2 технические данные 2 основные параметры пылесоса приведены в таблице 1 таблица 1 3
- С относительная влажность воздуха до 80 при температуре 25 3
- А корпус вентилятора с двигателем и магнитным пускателем 1 шт 4
- В комплект поставки входит рис 1 4
- В корпус фильтра средний 1 шт п мешок фильтрующий 3 шт 4
- Г корпус фильтра задний 1 шт р прокладка 3 шт 4
- Д переходник входной 1 шт с стойка вертикальная 3 шт 4
- Е планка 2 шт т планка поперечная 1 шт 4
- Ж трубка опорная 4 шт у крепеж 1 компл 4
- И планка распорная 2 шт руководство по эксплуатации 1 экз 4
- К опора 2 шт упаковка 1 шт 4
- Комплектность 4
- Л ножка 8 шт код для заказа 10267 4 указания по технике безопасности 4 общие указания по обеспечению безопасности при работе с пылесосом предупреждение не подключайте пылесос к сети питания до тех пор пока внимательно не ознакомитесь с изложенными в руководстве рекомендациями пока не изучите его устройство применение настройку ограничения и возможные опасности 4 ознакомьтесь с назначением устройством и максимальными возможностями вашего пылесоса 4 выработайте в себе привычку прежде чем включать пылесос убедитесь в том что все используемые при настройке инструменты удалены с рабочего места 4
- М хомут мешка б шт б корпус фильтра передний 1 шт н мешок пыле сборный 3 шт 4
- Место для заметок____________________ _______________________________________ _______________________________________ _______________________________________ _______________________________________ _______________________________________ _______________________________________ 4
- По электробезопасности пылесос модели корвет 67 соответствует i классу защиты от поражения электрическим током в связи постоянным совершенствованием технических характеристик моделей оставляем за собой право вносить изменения в конструкцию и комплектность при необходимости информация об этом будет прилагаться отдельным листом к руководству 4
- Возможные неисправности и методы их устранения главным в получении оптимальных результатов при использовании пылесоса является правильная регулировка и балансировка если вам кажется что ваш пылесос работает ненормально необходимо проверить все регулировки и установки лучше всего проверить все регулировки во время устранения неисправности 6
- Детали сборки пылесоса корвет 67 6
- До 15м 1 5 м 6
- Перед применением вашего пылесоса полностью завершите его монтаж установку и регулировку изучите функциональные особенности и правильное применение выключателя вкл выкл прочтите и поймите все инструкции по безопасности изложенные в настоящем руководстве 4 4 перед каждым включением пылесоса произведите его осмотр если какие либо части отсутствуют деформированы или пришли в негодность или электрические узлы работают не надлежащим образом выключите пылесос и отключите его от сети произведите замену поврежденных вышедших из строя частей установку отсутствующих деталей после чего эксплуатацию пылесоса можно возобновить 4 5 при чистке пылесборных мешков надевайте противопылевую маску 4 6 если вам что то показалось ненормальным в работе пылесоса немедленно прекратите его эксплуатацию 5 подключение пылесоса к источнику питания внимание проверьте соответствие напряжение источника питания и соединений требованиям вашего пылесоса для этого достаточно взглянуть на табличку с техническими данными н 6
- Позиция по схеме сборки 6
- Гарантийные обязательства 7
- Опора задняя 2 планка поперечная 3 ножка опорная 4 опора передняя 5 мешок пылесборный 6 планка распорная 7 трубка опорная 8 планка 9 узел корпуса фильтров 10 мешок фильтрующий 11 переходник входной 12 корпус вентилятора с двигателем 13 магнитный пускатель 7 распаковка 7 откройте упаковку извлеките все комплектующие детали и узлы пылесоса 7 проверьте комплектность пылесоса 8 сборка пылесоса 8 установите 4 опорных ножки л с помощью гаек установите поперечную планку т между передней и задней опорами к закрепив её четырьмя болтами с шайбами рис1 3 8 закрепите корпус вентилятора с двигателем и магнитным пускателем а на передней и задней опорах к болтами м8х16 с шайбами закрепите на боковой поверхности передней опоры с помощью 4 винтов м5х 70 и гаек м5 магнитный пускатель рис 4 8 сложите передний корпус фильтра б средний корпус фильтра в и задний корпус фильтра г вместе убедитесь что прокладки р установлены правильно между корпусами фильтров и закрепите узел восемью болтами м8х16 с шайбами р 7
- Подпись продавца штамп магазина 7
- Рис 2 7
- Свидетельство о приёмке и продаже пылесос для сбора стружки и древесной пыли модели корвет 67 соответствует требованиям ту5156 006 44744687 2002 гост р мэк 335 1 94 гост р мэк 335 2 2 95 гост р 51318 4 99 обеспечивающим безопасность жизни здоровья потребителей и охрану окружающей среды и признан годным к эксплуатации 7
- Устройство пылесоса 7
