Переверните раму и приложите опору с колесами (9) как показано на рис.5.

Вставьте и притяните болты.

Убедитесь, что все болты и гайки плотно закручены.

Сборка нижнего полубака.

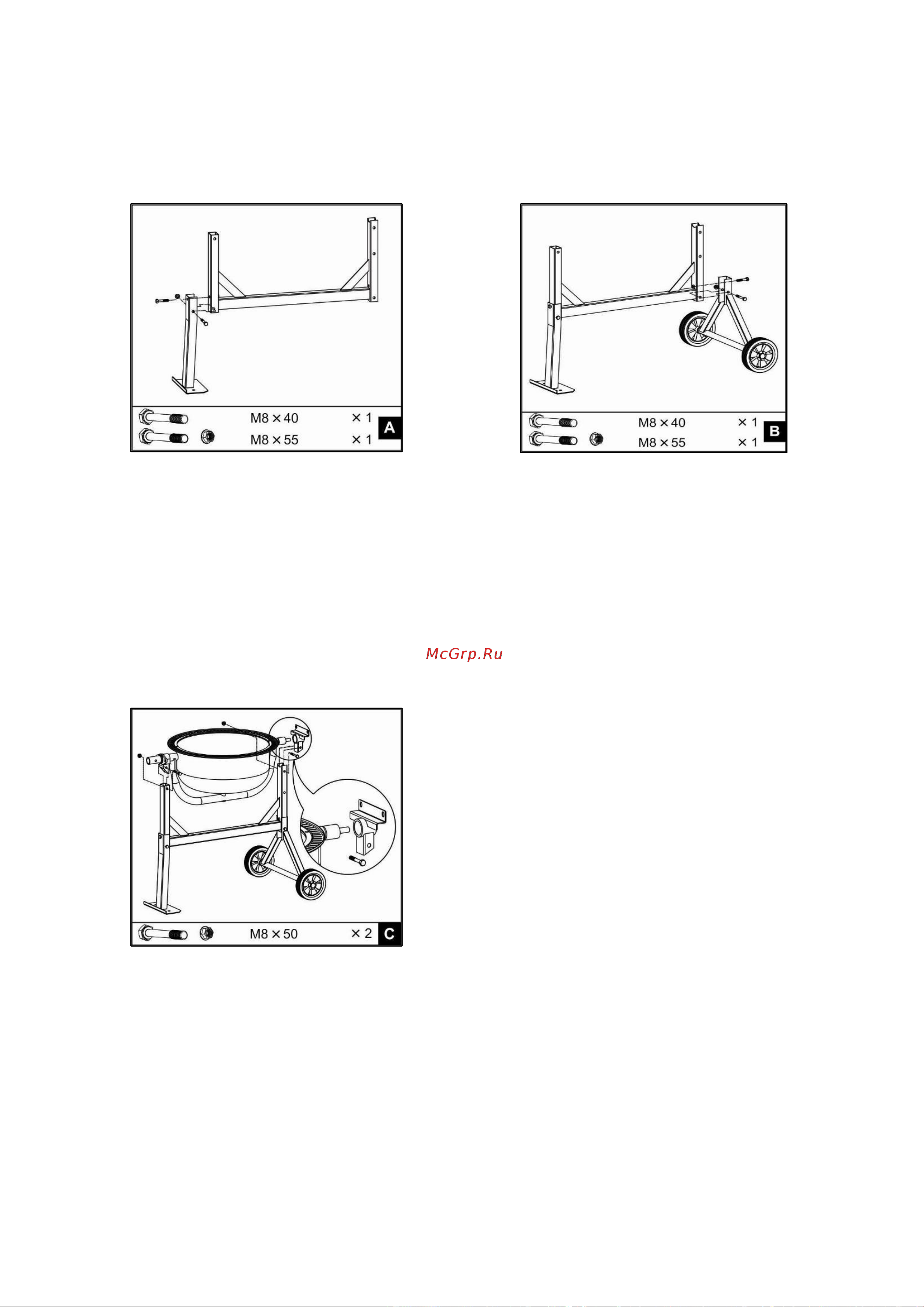

Рис.4,5

Установка нижнего полубака

Осторожно с помощью двух человек установите нижний полубак (10) с опорной

дугой на раму как показано на рис. 6.

С каждой стороны выровняйте отверстия с опорой подшипника и вставьте болты,

гайки и шайбы М8x50(БМ-63),М8x65(БМ-125),М8x70,М8x20(БМ-160,180,200).

Затяните болты гаечным ключом.

Рис.6

Поворотная рукоятка

Плавно установите блокирующую пластину на ось большого диаметра как

показано на рис. 7,8. Закрепите с помощью двух болтов M8x20(БМ-

63,125,160,180,200) с шайбами.

Заверните болт М8Х50(БМ-63), M10x60(БМ-125,160,180,200) в трубу поворотной

рукоятки. Вставьте шайбу и затем пружину в трубу. Удерживая пружину пальцем,

наденьте рукоятку на вал. Нажмите рукоятку вниз пока отверстия на валу и трубе


