Вихрь БМ-200 [10/20] Сборка



10



Хранение. Храните бетономешалку в теплом, сухом, не доступном для детей

месте.

Утилизация. По истечению срока службы, инструмент должен быть утилизирован

в соответствии с нормами, правилами и способами, действующими в месте

утилизации приборов.

Сборка



Внимание: цифры в нижней части каждого рисунка соответствуют цифрам

на пластиковых пакетах с крепежом

, соответствующим при сборке данного узла.

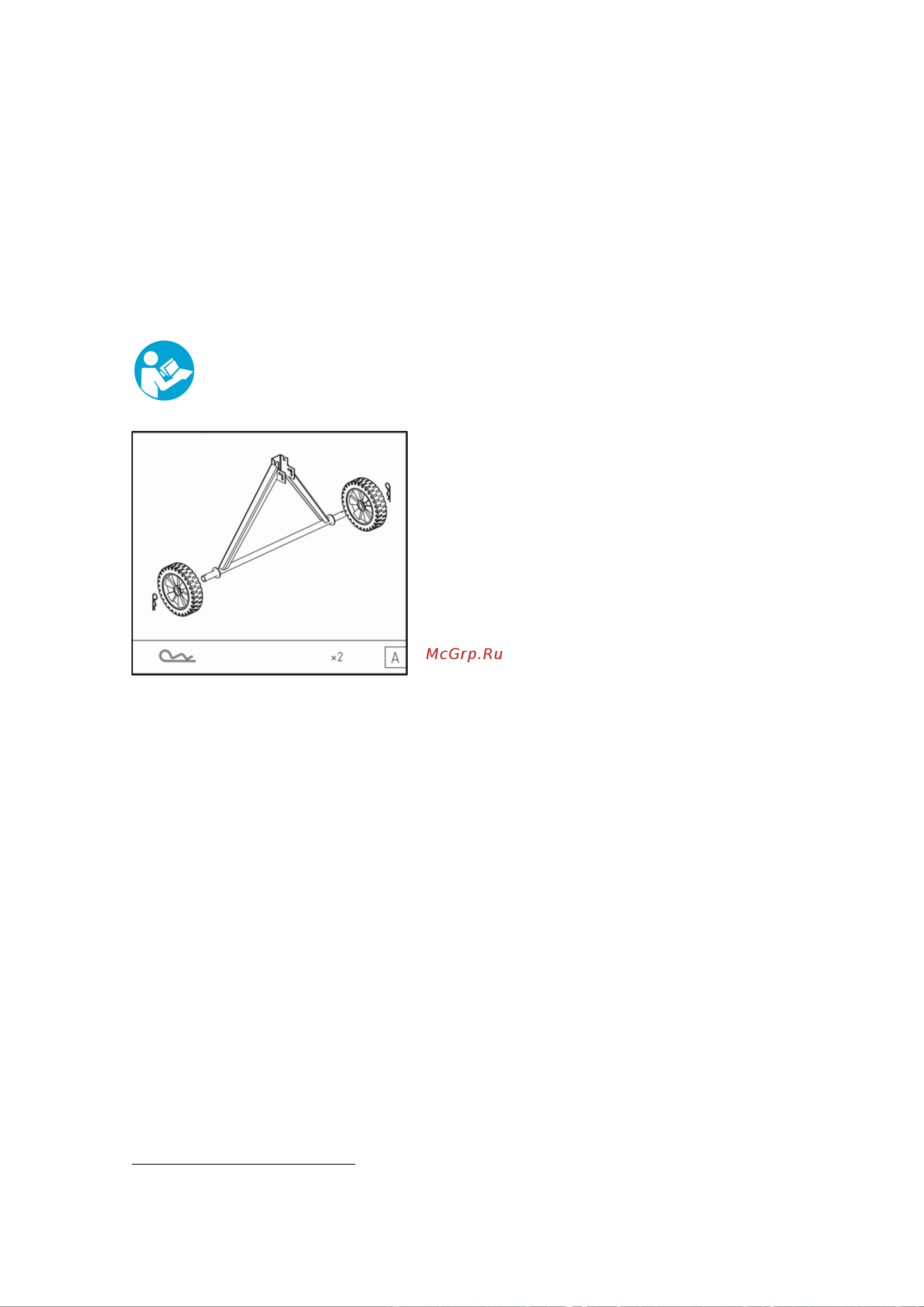

Рис. 3

Сборка поддерживающей опоры.

Установите подставку вертикально как показано на рис. 3.

Наденьте плоскую шайбу на поддерживающую опору (9), затем наденьте колесо

(8) и еще одну плоскую шайбу.

Вставьте штифты в отверстия поддерживающей опоры (9).

Загните каждый с двух сторон, чтобы штифты не выпали из отверстий.

Сборка рамы

Присоедините к поперечной балке (7) передний кронштейн (1) как показано на

рис.4. Вставьте в отверстия два болта M8x40(БМ-63),M8x70(БМ-125,160,180,200) с

шайбами и накрутите гайки с другой стороны. Также заверните болт M8x55(БМ-

63),M6x30(БМ-125,160,180,200) с шайбой в гайку в раме. Затяните плотно гаечным

ключом.



ЦифрынарисункахсоответствуютмоделиБМ‐63


