f Solamente accione el botón de bloqueo del husillo es-
tando detenido el husillo. En caso contrario podría dañar-
se la herramienta eléctrica.
f Una vez montado el útil de amolar, antes de ponerlo a
funcionar, verificar si éste está correctamente monta-
do, y si no roza en ningún lado. Asegúrese de que el útil
no roza contra la caperuza protectora, ni otras piezas.
f Al alimentar la herramienta eléctrica a través de un grupo
electrógeno móvil (generador) puede que se presenten
mermas de potencia o un comportamiento inesperado al
conectarla.
f La herramienta eléctrica puede llegar a sobrecargarse
si la presión de aplicación es excesiva. Una sobrecarga
de la herramienta eléctrica puede hacer que ésta se da-
ñe por sobrecalentamiento. Si ha sido fuertemente so-
licitada, deje funcionando en vacío algunos minutos la
herramienta eléctrica para que se refrigere.
f No utilice la herramienta eléctrica en una mesa de tron-
zar.
f Jamás utilice discos tronzadores para desbastar.
f La tuerca de fijación rápida solamente deberá utilizar-
se para sujetar discos de amolar y tronzar. Solamente
utilice tuercas de fijación rápida sin dañar y en perfec-
to estado.
f Al girarlo, no tire hacia fuera del cabezal del engranaje
ver figura 12, página 246.

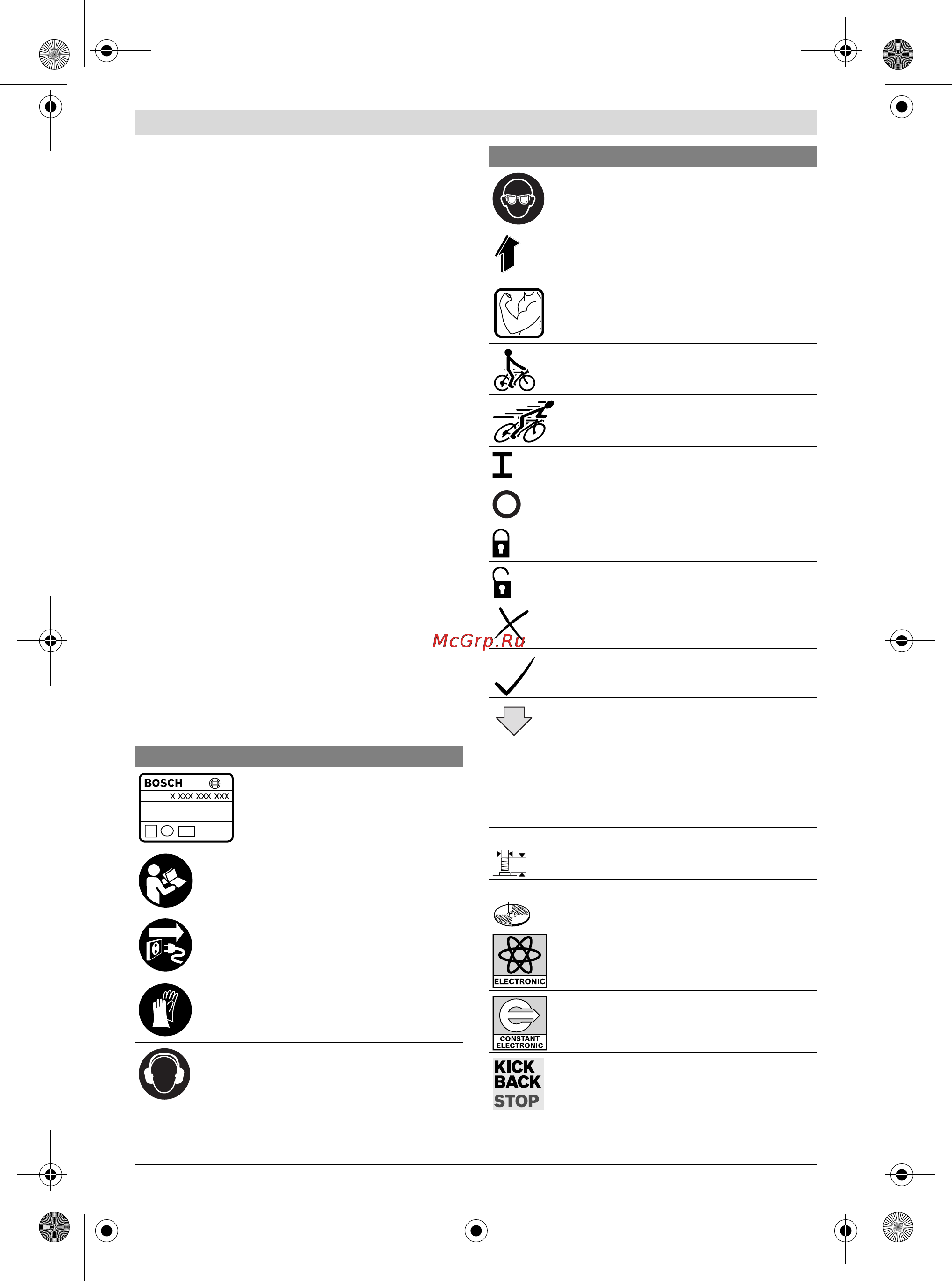

Símbolos
Los símbolos siguientes le ayudarán a entender las instruccio-
nes de servicio al leerlas. Es importante que retenga en su me-
moria estos símbolos y su significado. La interpretación co-
rrecta de estos símbolos le ayudará a manejar mejor, y de
forma más segura, la herramienta eléctrica.
Simbología Significado
Nº de artículo
Lea íntegramente las indicaciones de se-
guridad e instrucciones
Antes de cualquier manipulación en la
herramienta eléctrica extraiga el enchu-
fe de red de la toma de corriente
Utilice guantes de protección
Utilice unos protectores auditivos.
Colóquese unas gafas de protección
Dirección de movimiento
Aplique fuerza al realizar este paso de
trabajo.
Bajas revoluciones
Altas revoluciones
Conexión
Desconexión
Enclavamiento del interruptor de
conexión/desconexión
Desenclavamiento del interruptor de
conexión/desconexión
Acción prohibida
Acción permitida
Acción siguiente a realizar
P
1
Potencia absorbida nominal
P
2
Potencia útil
n Revoluciones nominales
n
v
Margen de ajuste de revoluciones
l = longitud del husillo
d
1
= diámetro del husillo
D = diámetro del disco de amolar, máx.
d
2
= diámetro interior del disco
Preselección de revoluciones
Electrónica Constante
Desconexión de retroceso
Simbología Significado
d
1
l
d
2
D
