JVC TH-A30R [13/64] Подключение телевизора
![JVC TH-A30R [13/64] Подключение телевизора](/views2/1013656/page13/bgd.png)
9
Y/C
COMP.
Y/C
COMP.
A
B
C
Шнур S-video (не входит в комплект)
Видео шнур (входит в комплект) Кабель SCART (не входит в комплект)

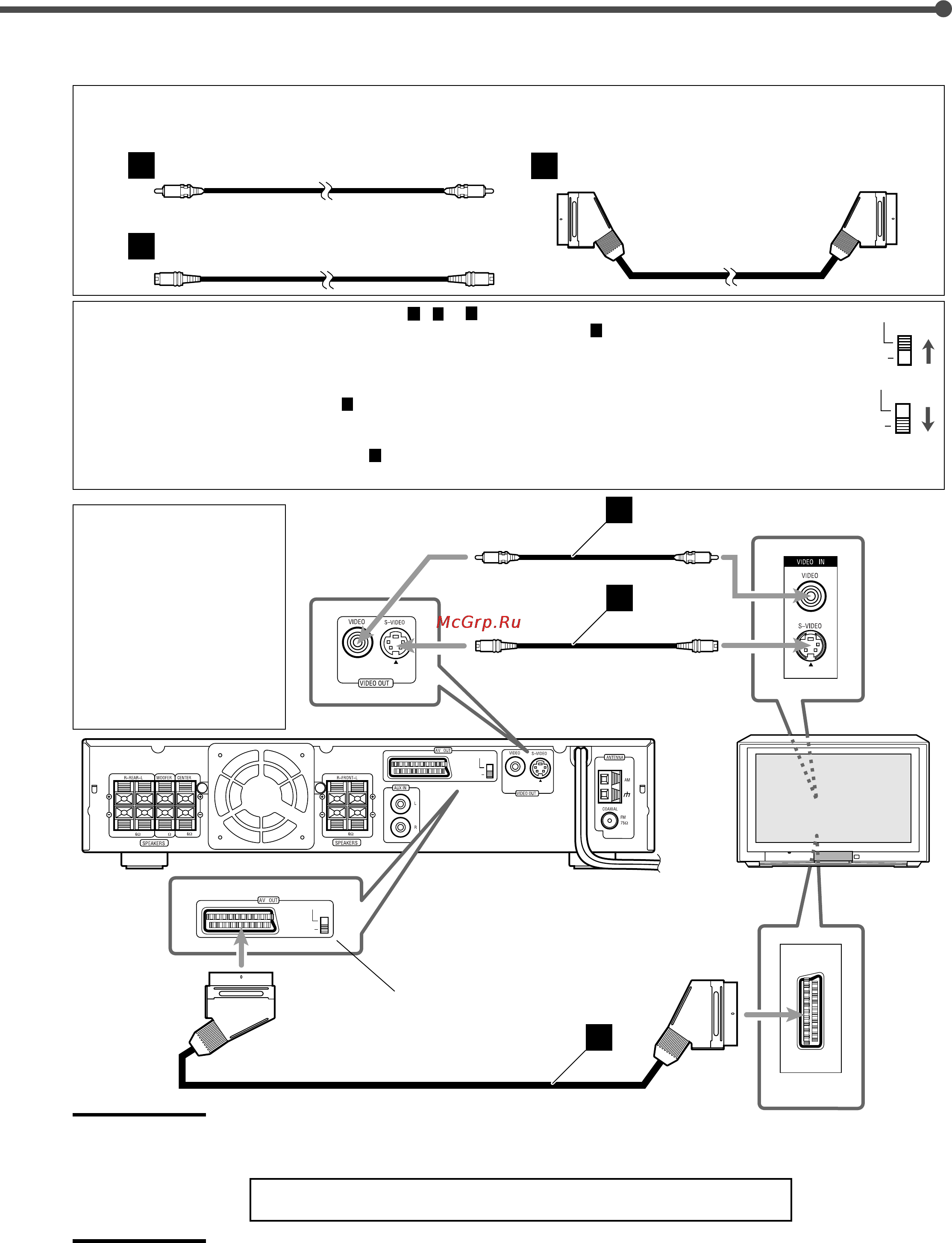

Подключение телевизора
В комплект данной поставки не входит шнур S-video и кабель SCART.
Для подключения используйте шнуры и кабели, прилагающиеся к другим компонентам, или приобретаемые в магазинах
электробытовых товаров.
На рисунке внизу приведены
основные примеры
расположения разъемов.
При подключении
телевизора см. инструкции
по его эксплуатации, так как
названия разъемов,
расположенных на его
задней панели, могут
несколько отличаться от
приведенных ниже.
При подключении с использованием кабеля
SCART (
C
)
• Если в телевизоре имеется разъем S-video
(Y/C-разделение), установите переключатель
на основном аппарате Y/C-COMP. в положение
Y/C. При использовании настроек S-video (Y/
C-разделение) можно получить изображение
лучшего качества.
• Если телевизор на оборудован разъемом
S-video (Y/C-разделение), установите переключатель Y/C-
COMP. в положение COMP.
Можно выбрать один из трех типов соединений—
A
,
B
и
C
.
При использовании композитного видео шнура или шнура
S-video
• Если в телевизоре имеется разъем S-video (Y/C-разделение),
то его следует использовать для подключения с помощью
шнура S-video (не входит в комплект)
B
.
При использовании данного разъема удается достичь
лучшего качества изображения, чем при использовании для
подключения композитного видео шнура
A
.
Теперь вилку шнура питания можно вставить в сетевую розетку.
Примечание:
На задней панели кабель SCART обозначается как “AV OUT”. Однако
данный терминал предназначен для использования его в качестве
видео выхода. Звук из него не входит.
Примечание:
Шнур питания должен проходить как можно дальше от
соединительных проводов и антенных кабелей. Шнур питания может
стать причиной шумовых помех и искажения изображения.
Y/C
COMP.
Y/C
COMP.
MINMIN
MIN
MIN
1
Телевизор
A
B
C
4
Переключатель Y/C–COMP.
