Инв.№ дубл.Подп. и дата Взам.инв.№
Подп. и дата
Инв.№ подл.
Изм. Лист № докум. Подп. Дата
Копировал Формат А4
Лист
АВЛГ. 411152.033 РЭ
ПРИЛОЖЕНИЕ Б
(обязательное)
СХЕМЫ ПОДКЛЮЧЕНИЯ СЧЁТЧИКА
СХЕМЫ ПОДКЛЮЧЕНИЯ СЧЁТЧИКА К СЕТИ 230 В ВВ
38

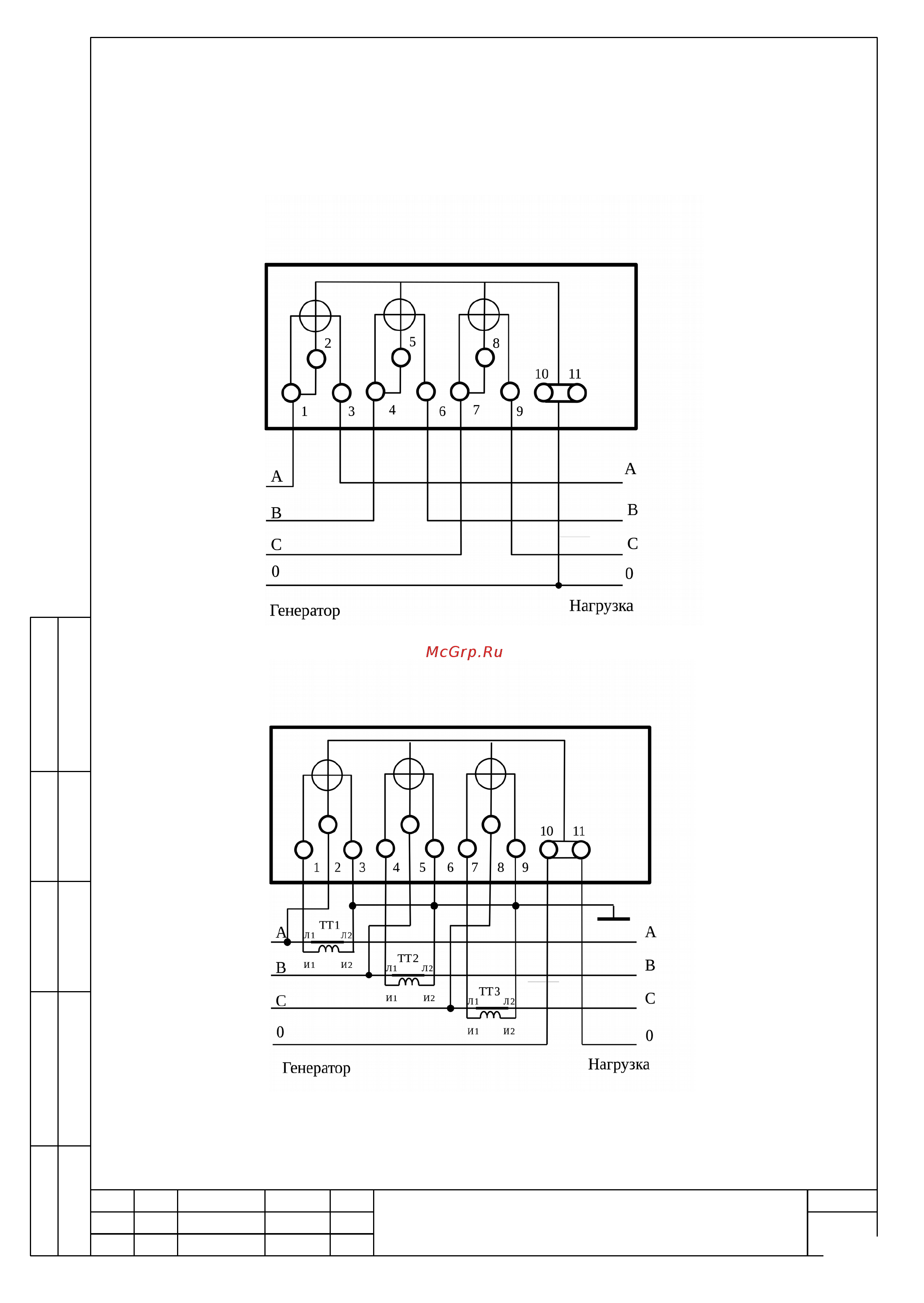

Рисунок Б.1 - Схема непосредственного подключения счётчика
Рисунок Б.2 - Схема подключения счётчика с помощью трёх трансформаторов тока
