Тарифное расписание.

Тарифное расписание составляется для каждого дня недели каждого месяца года. В окне

«Тарифное расписание» индицируется суточное тарифное расписание в соответствии с

выбранным днем встроенного календаря.

а) Для считывания тарифного расписания и расписания праздничных дней необходимо:

1. выбрать подпрограмму «Тарифное расписание». На экране монитора появится окно

«Тарифное расписание» (рис.20), где отображено тарифное расписание и расписание

праздничных дней, находящиеся, в памяти компьютера;

2. нажать кнопку «Прочитать из счетчика ». При этом на экране монитора, в случае успешного

обмена, появится диалоговое окно «Прочитать из памяти прибора» (рис.21);

3. курсором выбрать требуемый пункт в окне диалога;

4. нажать кнопку «ОК»;

5. в «Строке сообщений», в случае успешного обмена, появится «Успешное завершение

обмена», а на экране монитора появится считанное тарифное расписание или расписание

праздничных дней, из прибора, к которому происходит обращение. При этом массивы данных

памяти компьютера заместятся данными, считанными со счетчика.

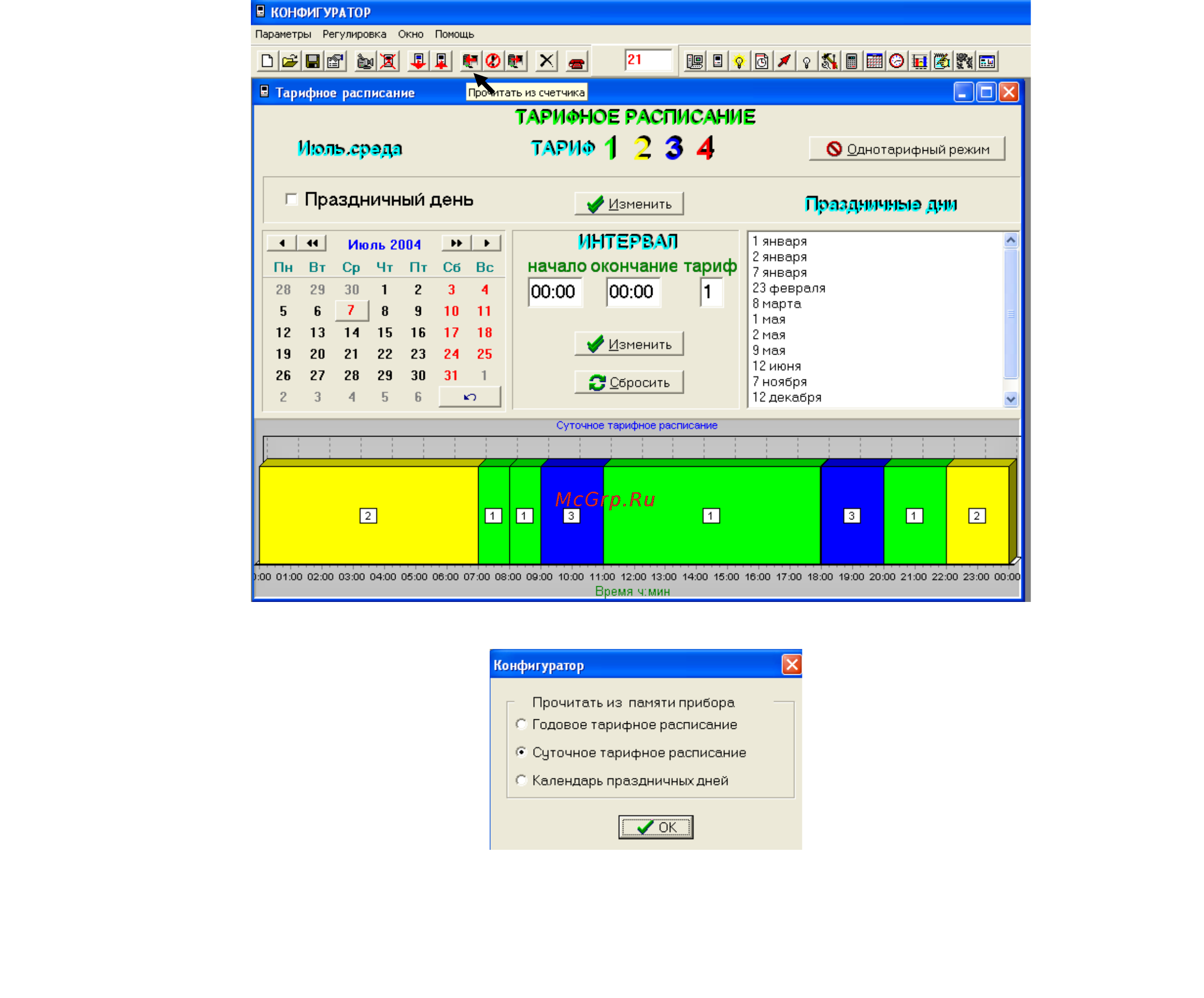

Рис.20

Рис.21
