Приложение А.
Блок-схема подключения счётчиков к ПЭВМ
при использовании интерфейсов CAN и RS-485.
Соберите схему в соответствии с рисунком А.1. Напряжение питания, подаваемое на
контакты 18, 23 счетчика, должно быть в пределах +5 …+9 В.
+
-
+
-
RS-232
com 1
Персональный
компьютер
IBM PC
(Тестовая
программа)
СЧЕТЧИК
Блок
питания
Б5-30
Преобразователь
интерфейса
CAN
(RS-485)
18 19 23 24
+
+
-
-
Блок
питания
Б5-30
5 В
В7-27

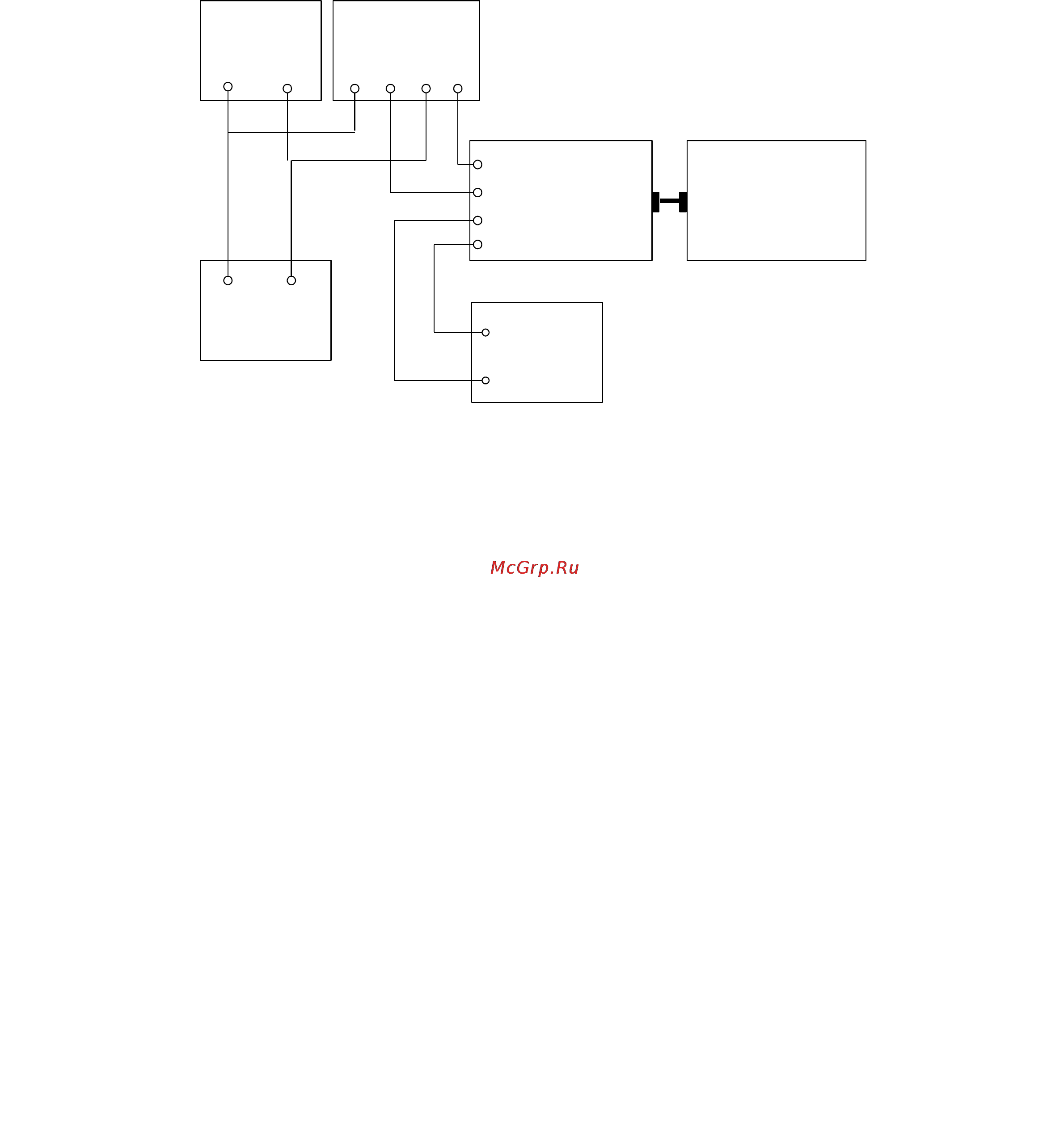

Рисунок А.1 - Блок-схема подключения счётчиков к ПЭВМ
32
