5 Порядок работы
Значения учтённой энергии по тарифным зонам могут быть считаны как с индикатора
счётчика с помощью кнопок на передней панели, так и через интерфейс связи.
При включении счётчика, в течение 1,5 с, включаются все элементы индикации: кур-
соры, пиктограммы и все сегменты цифровых индикаторов. После чего счётчик переходит в
режим индикации текущих измерений.
ЖКИ счётчика во время его работы при использовании клавиш может находиться в
одном из трёх режимов:
– в режиме индикации потреблённой электроэнергии;
– в режиме регистрации индикации максимумов мощности;
– в режиме индикации текущих значений вспомогательных параметров.
Пример работающего ЖКИ приведён на рисунке 5.1.
% Сos
ϕ
DATE
MONTHDAY
TIME
TOTAL
RESET
PREVYEAR
CUM MD
TARIF
LOSSES
1 СВА432
.
.
.. ..
.
kVArhzW

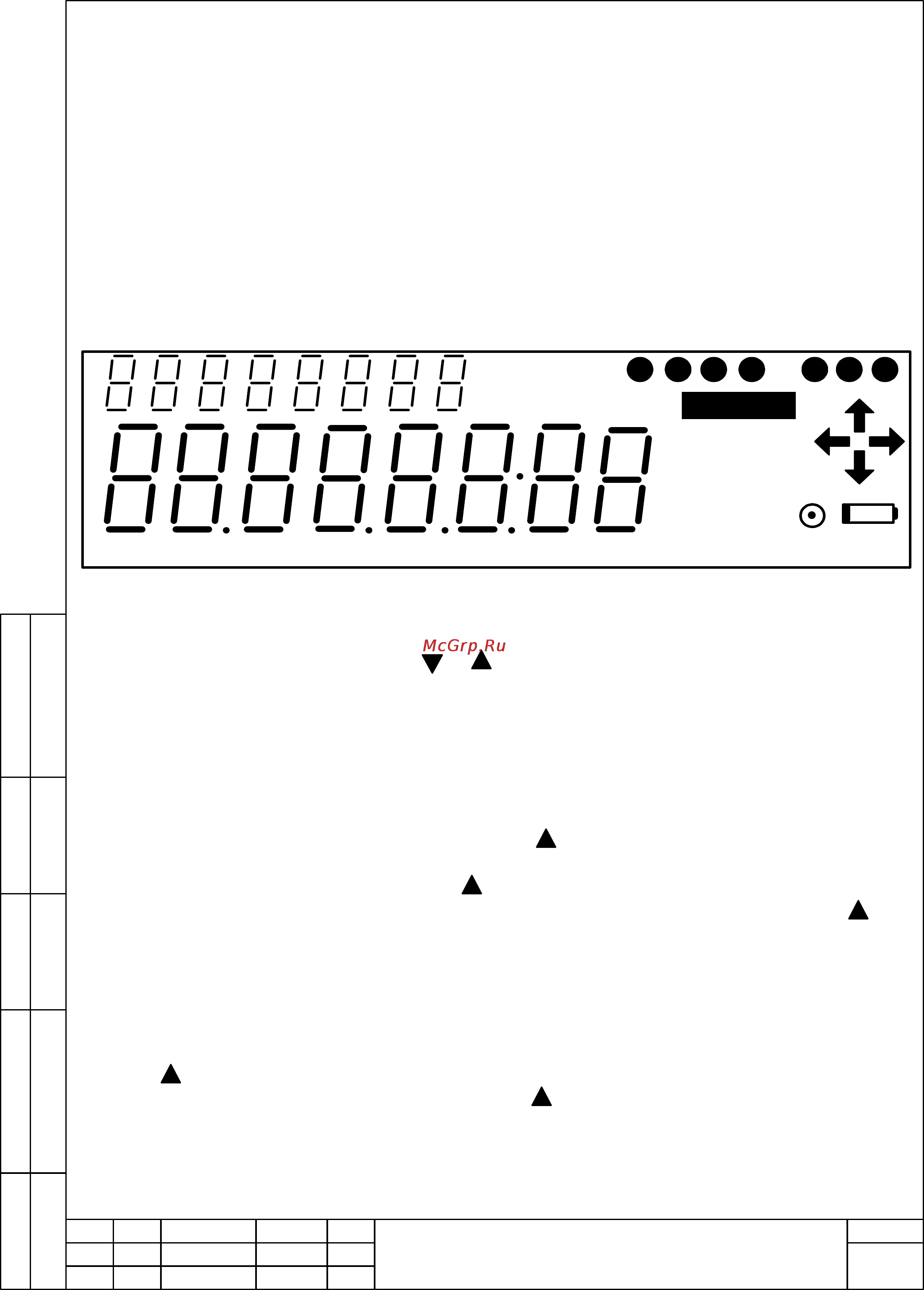

Рисунок 5.1
В счётчике предусмотрены два режима индикации:
– автоматический (режим циклической индикации);
– ручной с помощью кнопок и .
5.1 В автоматическом режиме на ЖКИ последовательно выводится информация о на-
копленной активной и реактивной энергии по каждому тарифу и сумма по всем тарифам для
каждого вида энергии.
Длительность индикации параметров задаётся
программой «Конфигуратор…».
Управление длительностью индикации параметров производится также с помощью
программного обеспечения «Конфигуратор…» через интерфейс.
5.2 В ручном режиме при нажатии кнопки циклически изменяется информация на
ЖКИ следующим образом: сумма накопленной активной энергии по всем действующим та-
рифам. При следующем нажатии кнопки индицируется величина накопленной активной
энергии по тарифу 1
с указанием номера тарифа, при дальнейшем нажатии клавиши по-
следовательно индицируется величина накопленной активной энергии по тарифу 2, 3, 4 с ука-
занием номера тарифа. Эта величина индицируется в кВт⋅ч, с дискретностью 0,01 кВт⋅ч (два
знака после запятой).
После последнего тарифа (если счётчик четырёхтарифный, то после четвёртого, если
трёхтарифный - после третьего, если двухтарифный - после второго) индицируется сумма на-
копленной реактивной энергии по всем действующим тарифам. При последующем нажатии
кнопки индицируется величина накопленной реактивной энергии по тарифу 1 с указанием
номера тарифа. При дальнейшем нажатии кнопки последовательно индицируется величи-
на накопленной реактивной энергии по тарифу 2, 3, 4 с указанием номера тарифа. Эта вели-
чина индицируется в
кВАр⋅ч, с дискретностью 0,01 кВт⋅ч (два знака после запятой).
При индикации суммы – на ЖКИ должна появиться надпись «TOTAL».
