1
7
8
24
17
25
22
23
18
19
5
32
4 6
9
10
11
15
16
12 14
13
26
20
21
+
-
Источник
питания 12В
+ CAN
- CAN

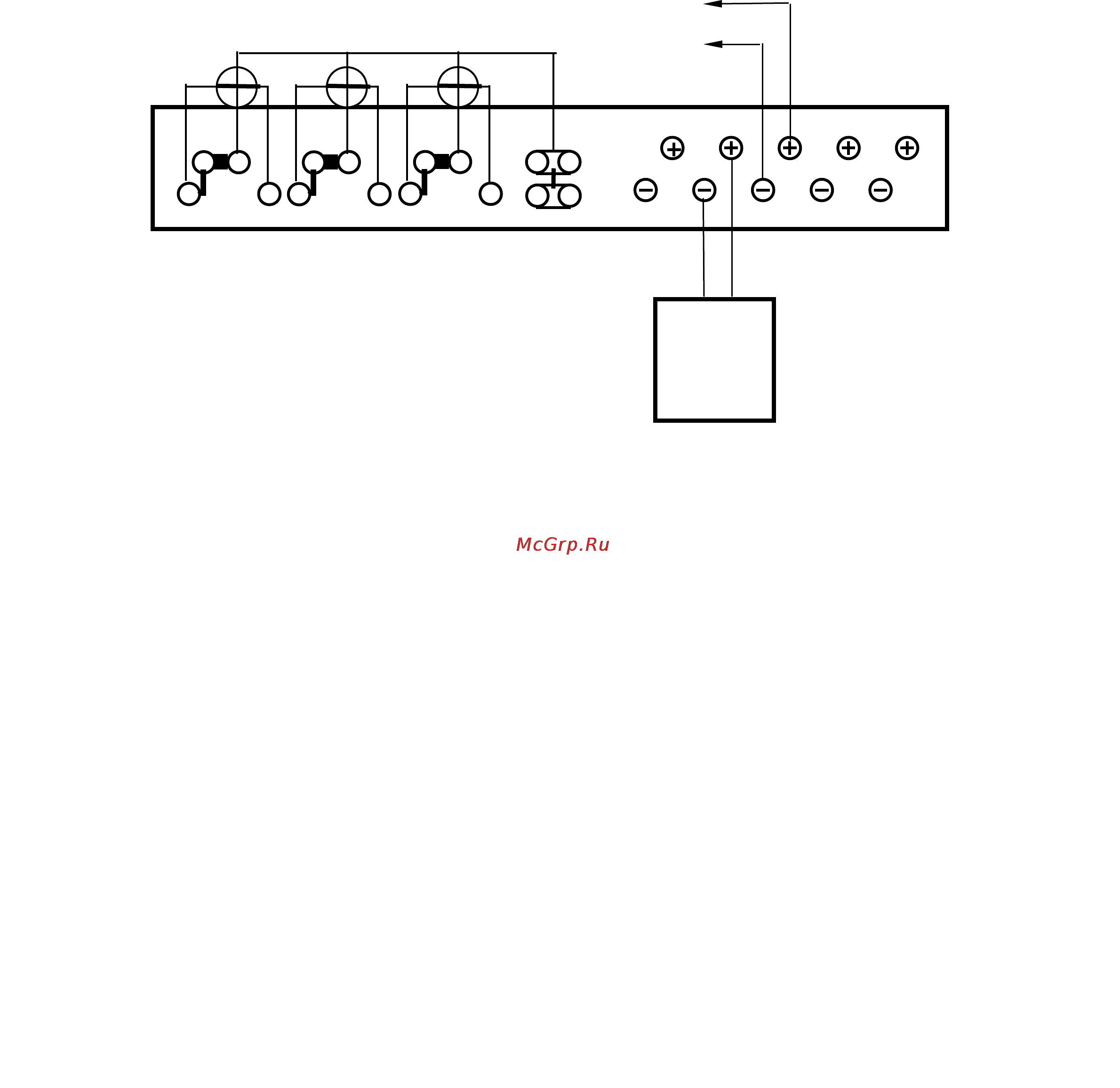

Рисунок В.1 – Схема подключения счетчика с GSM модемом
Приложение В.
Порядок подключения счетчика электрической энергии
МЕРКУРИЙ 230 с модемом GSM.
Операции со счетчиком МЕРКУРИЙ 230 с GSM модемом необходимо производить при
отключенном напряжении сети и источнике питания 12В, в следующем порядке:
1. Подключение источника питания 12В.
Для работы GSM модема необходимо подключить источник питания 12В к счетчику на
клеммы питания CAN интерфейса в соответствии со схемой на рисунке В.1.
2. Подключение дополнительных счетчиков МЕРКУРИЙ 230.
Если требуется подключить дополнительные счетчики (не более 16 шт.) к основному
счетчику с GSM модемом, необходимо соединить линии интерфейса и питания CAN в
соответствии со схемой на рисунке В.2. При этом дополнительные счетчики МЕРКУРИЙ 230
могут быть разного исполнения (AR,ART,ART2 и т.д.), и данные, поступающие с этих счетчиков
по GSM каналу, будут соответствовать исполнению подключаемого счетчика.
Замечание В.1: Скорость обмена по CAN интерфейсу счетчика МЕРКУРИЙ 230 с
GSM модемом и дополнительных счетчиков должна быть установлена 9600 бит/сек.
34
