JVC TH-A10R [8/61] Для подключения сабвуфера sp pwa10 используйте входя щий в комплект системный кабель

Содержание

• Th a10r 1
• Video cd 1
• Запись покупателя 1
• Серийный номер 1
• Система цифрового домашнего кинотеатра оуо 1
• Важное замечание для лазерных изделий наклейки имеющиеся на аппарате 2
• Предупреждения предостережения и прочее 2
• И содержание 3
• В проверка принадлежностей входящих в комплект 4
• Важные предупреждения 4
• И перед началом работы 4
• Меры предосторожности 4
• И описание системы 5
• Внимание крепление кронштейнов к стене 6
• Выбор места крепления к стене 6
• Для закрепления динамиков на кронштейне ис 6
• Для крепления спутниковых динамиков к стене используется кронштейн входящий в комплект поставки 6
• Крепление динамиков на кронштейне 6
• Крепление на центральный динамик про 6
• Крепление спутниковых динамиков 6
• На стене 6
• Пользуется винт входящий в комплект поставки 6
• Прикрепите противоскользящие рези новые подставки в трех местах на дне динамика так как показано на рисунке две подставки прикрепите слева и справа спереди динамика а одну сзади по середине 6
• Прикрепите три противоскользящих резиновых подставки в трех местах на дне центрального динамика 6
• Пример 6
• Противоскользящие резиновые подставки являются самоприклеи вающимися перед прикреплением снимите с них изоляцию 6
• Регулировка угла установки спутниковых динамиков 6
• Тивоскользящих резиновых подставок 6
• Тыловые динамики распола гаются за позицией прослушивания 6
• Угол установки динамика можно отрегулировать в направ лении вперед назад и влево вправо относительно желоба на кронштейне для регулировки угла слегка ослабьте винт отрегулируйте угол а затем снова плотно закрутите винт 6
• Ц_установка 6
• Видео компакт диски с функцией управления воспроизведением 7
• О_дисках 7
• Типы воспроизводимых дисков структура диска 7
• А использование входящей в комплект антенны fm 8
• В использование соединителя стандартного типа не входит в 8
• Винилом снимите виниловое покрытие скрутите кончик провода так как показано на рисунке 8
• Внимание 8
• Входящую в комплект антенну fm можно подсоединить к разъему fm 75 о coaxial в качестве временного способа приема 8
• Для подключения основного аппарата и сабвуфера используйте 8
• Для подключения сабвуфера sp pwa10 используйте входя щий в комплект системный кабель 8
• Для просмотра видео изображений с основного аппарата следует подключить к нему телевизор 8
• Если прием плохой подсоедините наружную антенну 8
• Если провод контурной антенны ам ма покрыт 8
• И подключения 8
• Кабель 3 у бео не входит в комплект 8
• Кабель входит в комплект 8
• Кере направлена вправо 8
• Комплект 8
• Не подключайте данный аппарат к телевизору ntsc он 8
• Основной аппарат ху тнаюя 8
• Перед подсоединением 75 о коаксильного кабеля круглый провод идущий к наружной антенной отключите входящую в комплект поставки антенну ем 8
• Поворачивайте контурную антенну так чтобы обеспечить наилучший прием 8
• Подключается к телевизору если в нем есть 3 у1бео вход для получения изображений бо лее высокого качества подключайте кабели 8
• Подключая телевизор к разъемам tv sound dbs не подключай те к этим видео входным терминалам s video выход телевизора 8

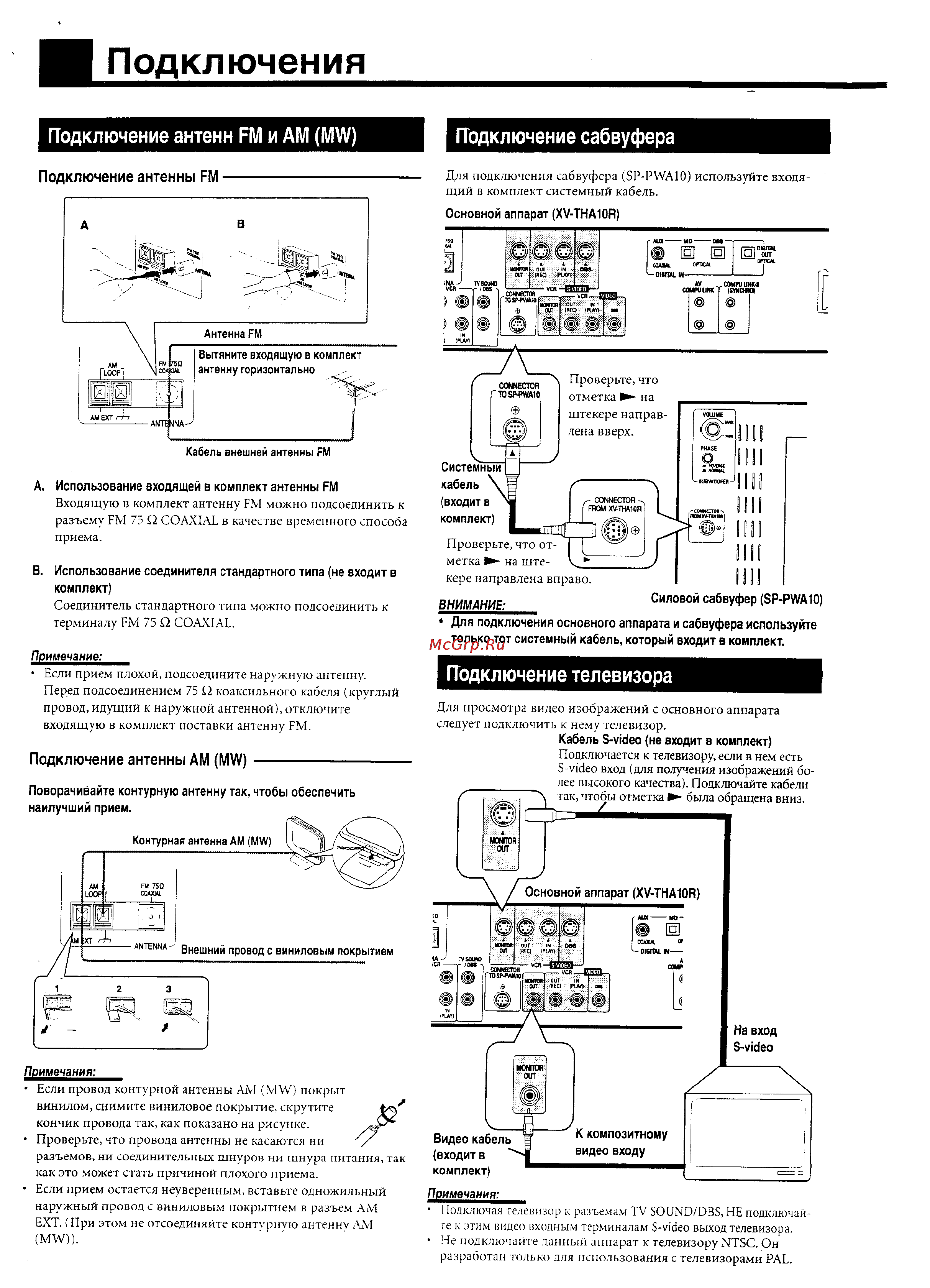

• Подключение антенн fm и am mw подключение сабвуфера 8
• Подключение антенны fm 8
• Подключение антенны ам мw 8
• Подключение телевизора 8
• Примечание 8
• Примечания 8
• Проверьте что от метка на ште 8
• Проверьте что отметка на 8
• Проверьте что провода антенны не касаются ни 8
• Разработан только для использования с телевизорами pal 8
• Разъемов ни соединительных шнуров ни шнура питания так как это может стать причиной плохого приема если прием остается неуверенным вставьте одножильный наружный провод с виниловым покрытием в разъем ам ext при этом не отсоединяйте контурную антенну ам mw 8
• Силовой сабвуфер sp pwa10 8
• Системный 8
• Соединитель стандартного типа можно подсоединить к терминалу fm 75 q coaxial 8
• Только тот системный кабель который входит в комплект 8
• Штекере направ лена вверх 8
• W пшшпшшшш 9
• Подключение динамиков 9
• Подключения 9
• Шшшшишшп 9
• Подключение аудио видео компонентов 10
• Подключения 10
• Dvd и аудио сигналы с основного аппарата а также цифровые сигналы входящие с цифровых входных разъемов выходят через 11
• Out optical звуковые эффекты режима dsp слышны не будут 11
• Во время цифровой записи 11
• Для управления минидисковой декой 11
• Если минидисковая дека или какое 11
• Источника на dbs более подробную информацию смотрите на стр 17 11
• Либо другое цифровое звукозаписыва ющее устройство подключено к циф ровому выходному оптическому разъе му digital out optical то записать сигналы в формате dolby digital или dts digital sound будет нельзя 11
• Не изменяйте параметры режима dsp 11
• Подключая dbs тюнер к разъемам tv sound dbs измените название источника которое отобразится на дисплее при выборе 11
• Подключения 11
• При подключении к разъему digital 11
• С помощью дистанционной системы управления compu link подключите минидисковую деку так как описано в разделе аналоговые подключения см стр 8 11
• Цифровые выходные разъемы 11
• Цифровые соединения в основном аппарате имеются три входных цифровых разъема один цифровой коаксильный разъем и два цифровых оптических разъема и один цифровой выходной разъем цифровой оптический разъем 11
• Го управления 12
• Загрузка батареек в пульт дистанционно 12
• Подключение шнура питания 12
• Подключения 12
• И органы управления и индикации 13
• Органы управления и индикации 14
• Данной системой можно управлять с помощью дистанционного пульта кнопок расположенных на основном аппарате или с помощью меню на экране 15
• Дистанционного управления также изменяется и режим дистанционного управления при пользовании пультом дистанционного управления всегда нажимайте кнопки выбора источника на оборудовании для соответствия режиму дистанционного управления 15
• Кнопки с номерами и операционные кнопки будут функционировать в режиме dvd при этом можно будет 15
• Кнопки с номерами и операционные кнопки будут функционировать в режиме радио 15
• М принципы эксплуатации 15
• При использовании основного или дополнительного пульта дистанционного управления выберите соответствующий режим дистанционного управления режим дистанционного управления выбирается нажатием кнопки выбора источника 15
• При нажатии кнопок выбора источника на пульте 15
• Управлять dvd диском аудио компакт диском и видео компакт диском 15
• Эксплуатация с помощью пульта дистанционного управления 15
• Принципы эксплуатации 16
• Эксплуатация с помощью экранного меню 16
• Ovo vhaa сп со playea 17
• Если на телевизионном экране в течение длительного времени будет находится неподвижное изображение экран может выгореть во избежание этого если статическое изображение например экранное меню или 17
• М йй со со playea 17
• Начала текущей главы начала текущего 17
• Помощью функции screen saver 17
• Предохранение экрана от выгорания с 17
• При нажатии любой кнопки на аппарате или пульте дистан ционного управления функция защиты экрана отменяется и на экране возникает бывшее на нем изображение имеется возможность выбора одного из нескольких режи мов защиты экрана см стр 50 17
• Принципы эксплуатации 17
• Скорость передачи время прошедшее с скорость передачи время прошедшее с 17
• Состояние диска 17
• Строка остается на экране более 5 минут в аппарате автоматически включается функция защиты экрана 17
• Фрагмента 17
• Экранные меню в данной системе имеются следующие экранные меню 17
• Экранные меню для пользования дисками в этих экранных меню отображаются параметры диска и его состояние 17
• Включение и выключение питания 18
• Включение и выключение телевизора 18
• И основные режимы работы 18
• Регулировка громкости 18
• Режим standby 18
• Выбор источника воспроизведения 19
• Изменение названия источника 19
• Основные режимы работы 19
• Приглушение звука 19
• Выбор аналогового или цифрового входного режима 20
• Изменение режима декодирования 20
• Основные режимы работы 20
• Лампа подсветки аудио канала 21
• Основные режимы работы 21
• Регулировка громкости сабвуфера и установка фазы 21
• Регулировка уровня входного сигнала 21
• Использование режимов dsp 22
• Использование таймера сна 22
• Основные режимы работы 22
• Основные режимы работы 23
• И эксплуатация dvd проигрывателя 24
• Wd ьх 25
• Перемещение по диску 25
• Поиск начала 25
• Выбор места просмотра из меню dvd 26
• Эксплуатация dvd проигрывателя 26
• Выбор места просмотра из меню видео компакт диска 27
• Для возврата в меню нажмите return 27
• Задание номера главы или фрагмента для воспроизведения 27
• Эксплуатация dvd проигрывателя 27
• Изменение аудио канала audio 28
• Изменение аудио параметров или языка 28
• Озвучивания audio 28
• Эксплуатация dvd проигрывателя 28
• Просмотр с разных ракурсов angle 29
• Эксплуатация dvd проигрывателя 29
• Theater position 30
• Выбор характера изображения 30
• Повтор текущей главы раздела или фраг мента или всех фрагментов нереат 30
• Эксплуатация dvd проигрывателя 30
• Использование dvd проигрывателя 31
• Повтор желаемого отрывка a в repeat выбор фрагментов intro________________ 31
• Эксплуатация dvd проигрывателя 32
• Эксплуатация dvd проигрывателя 33
• И прием радиопрограмм 34
• Использование функции предваритель ной настройки 34
• Настройка на станции вручную 34
• Выбор режима приема fm 35
• Прием радиопрограмм 35
• Режим beat cut 35
• Данных для приема fm станций 36
• Использование rds система радио 36
• Какую информацию можно получить с помощью rds 36
• Поиск программ с помощью кодов pty 36
• Прием радиопрограмм 36
• Вами программу 37
• Временное переключение на выбранную 37
• Main menu 1лавное меню dvd menu 38
• Sound menu меню звуковых параметров 38
• Выполнение дополнительных настроек 38
• Д намиков можно использовать только основной пульт дистанционного управления при установке параметров dvd меню настройки dvd параметров можно пользоваться как основным так и дополнительным пультом дистанционного управления дополнительным 38
• С помощью экранного меню можно выполнять самые различные настройки 38
• Экранное меню настроек av усилителя состоит из следующих подменю в меню настроек dvd можно воспользоваться следующим подменю 38
• Экранное меню настроек ау усилителя экранное меню настроек dvd 38
• On screen language язык экранного меню 39
• Использование main menu 39
• Настройка sleep timer таймера сна 39
• Открытие главного меню main menu 39
• Decode mode 40
• Volume 40
• Более подробную информацию о каждом режиме 40
• Данная функция используется для изменения режима декоди рования цифрового аудио сигнала при обычной эксплуатации рекомендуется устанавливать зна чение auto pcm это же значение задается и по умолчанию если источником воспроизведения является dvd проигрыва тель можно выбрать режим декодирования decode mode 40
• Декодирования смотрите на странице 18 40
• Для регулировки громкости используйте кнопку 40
• Если в качестве источника выбран тюнер главное меню main menu на экране не отображается 40
• Если выбран какой либо другой режим декодирования 40
• Изменение режима dsp mode 40
• Изменение режима декодирования 40
• Использование main menu 40
• Кроме аито рсм то аудио сигнал на дисках может воспроизводиться только в выбранном режиме декодирования при изменении режима декодирования и воспроизведении диска снова устанавливайте режим декодирования на значение аито рсм 40
• Можно выбрать значения surround a off 40
• Можно выбрать значения между 40
• Можно выбрать один из следующих режимов декодиро вания auto pcm dolby digital dts или mpeg 40
• Нажмите для увеличения громкости нажхмите для уменьшения громкости 40
• Назад на начало 40
• Откройте меню main menu 40
• Откройте меню main menu смотрите страницу 41 открытие меню main menu 40
• Подведите курсор к 40
• Регулировка громкости 40
• С помощью кнопки 40
• С помощью кнопки д v подведите курсор к dsp 40
• С помощью кнопки установите режим 40
• С помощью кнопки установите режим dsp 40
• Смотрите страницу 41 открытие меню main menu 40
• Balance 41
• Loudness 41
• Выключите off эту функцию при нажатии кнопки происходит переключение между значениями on off этой функции 41
• Для выполнения настроек меню звуковых параметров sound menu используйте основной пульт дистанционного управления 41
• Для перемещения баланса влево нажмите для перемещения баланса вправо нажмите 41
• Использование sound menu 41
• Использование функции loudness 41
• Используемые кнопки main on screen и кнопки курсора 41
• Меню для закрытия sound menu снова нажмите 41
• Нажмите main on screen на дисплее отобразится главное меню main menu 41
• Остановте dvd изображение воспроизводимое на 41
• Откройте меню sound menu 41
• Открытие меню sound menu 41
• Отрегулируйте баланс фронтальных динамиков 41
• После установки значений параметров экранного 41
• При прослушивании на низком уровне громкости звучание вы соких и низких частот становится трудно различимым включив функцию loudness можно усилить звучание низ ких и высоких частот так чтобы даже прослушивая музыку на низком уровне громкости можно было в полной мере наслаж даться низкими и высокими частотами 41
• Регулировка баланса 41
• С помощью кнопки д т подведите курсор к 41
• С помощью кнопки отрегулируйте баланс 41
• С помощью кнопки подведите курсор к 41
• С помощью кнопок а т подведите курсор к 41
• С помощью кнопок включите on или 41
• Смотрите раздел открытие меню sound menu 41
• Телевизионном экране выберите какой нибудь источник воспроизведения кроме тюнера если источник воспроизведения установлен на зна чение dvd для остановки воспроизведения нажмите stop 41
• Ярлыку sound menu 41
• Использование sound menu 42
• Регулировка dsp эффекта 42
• Регулировка входного сигнала регулировка динамического диапазона 42
• Регулировка выходного уровня сабвуфера 42
• Использование speaker menu 43
• Открытие меню speaker menu 43
• Переключение режимов динамиков 43
• Воспроизведение тестового сигнала 44
• Использование speaker menu 44
• Установка размера динамика 44
• 5реакей 512е бреакен 1еуее ое1а л 45
• Использование speaker menu 45
• Установка уровня динамика регулировка времени задержки 45
• Выбор языка меню 46
• Использование dvd menu 46
• Открытие меню dvd menu 46
• Включение выключение экранных пиктограмм 47
• Выбор языка звучания выбор языка субтитров 47
• Выбор типа монитора настройка функции защиты экрана 48
• Использование dvd menu 48
• И ограничение просмотра фильмов детьми 49
• Контроля в первый раз parental lock 49
• Установка функции родительского 49
• Временная отмена функции родительско го контроля 50
• Ограничение просмотра фильмов детьми 50
• Как правильно обращаться с дисками 51
• Уход за компакт дисками 51
• Система дистанционного управления compu link 52
• И управление аудио видео компонентами jvc 53
• Управление аудио видео компонентами jvc 54
• Управление видео компонентами других производителей 55
• Управление видео компонентами других производителей 56
• Возможные неисправности 57
• Неисправность возможная причина способ устранения 57
• И технические характеристики 58
• Приложение а таблица языков и их сокращений 59
• Приложение в 60
• Список кодов стран для установки функции роди 60
• Тельского контроля 60

Похожие устройства

• Suunto Cobra Инструкция по эксплуатации
• Yamaha PSR-E223 Инструкция по эксплуатации
• Champion ВC7712 Инструкция по эксплуатации
• Loewe Assist Multi-Control Инструкция по эксплуатации
• Bosch MFW 1501 Инструкция по эксплуатации
• Panasonic WV-SF330 Инструкция по эксплуатации
• Hyundai H-HT5114-N Инструкция по эксплуатации
• Yamaha PSR-E303 Инструкция по эксплуатации
• Supra MGS 1350 Инструкция по эксплуатации
• Elitech КБ 60 Инструкция по эксплуатации
• Loewe Auro 2216 Инструкция по эксплуатации
• Yamaha PSR-E313 Инструкция по эксплуатации
• Panasonic WV-SP300 Инструкция по эксплуатации
• Hyundai H-HT5113-N Инструкция по эксплуатации
• Champion ВC 6611 Инструкция по эксплуатации
• Scarlett SC 045 Инструкция по эксплуатации
• Loewe Connect 32 LED Инструкция по эксплуатации
• Hyundai H-HT5113 Инструкция по эксплуатации
• Panasonic WV-SP302E Инструкция по эксплуатации
• Yamaha PSR-E323 Инструкция по эксплуатации

И Подключения Подключение антенн FM и AM MW Подключение антенны FM Подключение сабвуфера Для подключения сабвуфера SP PWA10 используйте входя щий в комплект системный кабель Основной аппарат ХУ ТНАЮЯ 7S0 AUX МО ОМ COAXIAL DISKAL OUT Ж IN Ä ЯЕС1 gIPLAtt INA TV SOUND VCR r DBS _ союеспж О Г TOSP PAAW AV COMPULINK ига УСЯ УМ cÓÜfW IN REO ПАП Dem ал OPTICAL OPTICAL CÛMPUUNK J SYNCHRO IN PIAYI CONNECTOR fTOSFRWAIO Проверьте что отметка на штекере направ лена вверх PHASE Кабель внешней антенны FM Системный А Использование входящей в комплект антенны FM Входящую в комплект антенну FM можно подсоединить к разъему FM 75 О COAXIAL в качестве временного способа приема В Использование соединителя стандартного типа не входит в комплект Соединитель стандартного типа можно подсоединить к терминалу FM 75 Q COAXIAL VOLUME MVEMi NORMAL suawooKH кабель входит в комплект CONNECTOR FROM ХУ THAW CONNECTOR W IXV M IM Проверьте что от метка на штекере направлена вправо Силовой сабвуфер SP PWA10 ВНИМАНИЕ Для подключения основного аппарата и сабвуфера используйте только тот системный кабель который входит в комплект Примечание Если прием плохой подсоедините наружную антенну Перед подсоединением 75 О коаксильного кабеля круглый провод идущий к наружной антенной отключите входящую в комплект поставки антенну ЕМ Подключение телевизора Для просмотра видео изображений с основного аппарата следует подключить к нему телевизор Кабель 3 у бео не входит в комплект Подключается к телевизору если в нем есть 3 у1бео вход для получения изображений бо лее высокого качества Подключайте кабели Подключение антенны АМ МW Поворачивайте контурную антенну так чтобы обеспечить наилучший прием Примечания Если провод контурной антенны АМ МА покрыт винилом снимите виниловое покрытие скрутите кончик провода так как показано на рисунке Проверьте что провода антенны не касаются ни разъемов ни соединительных шнуров ни шнура питания так как это может стать причиной плохого приема Если прием остается неуверенным вставьте одножильный наружный провод с виниловым покрытием в разъем АМ EXT При этом не отсоединяйте контурную антенну АМ MW Примечания Подключая телевизор к разъемам TV SOUND DBS НЕ подключай те к этим видео входным терминалам S video выход телевизора Не подключайте данный аппарат к телевизору NTSC Он разработан только для использования с телевизорами PAL
