Acer AL 1751 As [6/21] Подготовка к креплению к выбранному или приобретенному настенному монтажному кронштейну не входит в комплект поставки

СЕТЕВОЙ ШНУР

Сетевое напряжение:

1. Убедитесь, что тип сетевого шнура является подходящим к использованию

в вашем регионе.

2. Настоящий ЖК монитор имеет наружный сетевой преобразователь

напряжения с автоматической подстройкой, что позволяет работать как от

переменного сетевого напряжения 100/120 В, так и от 220/240 В.

(Пользователю не нужно выполнять никакую дополнительную подстройку).

3. Подключите сетевой

шнур к входному гнезду наружного преобразователя

сетевого напряжения ЖК монитора, затем подключите наружный

преобразователь сетевого напряжения другим концом к входному разъему

постоянного напряжения ЖК монитора. В зависимости от типа сетевого

шнура из комплекта поставки ЖК монитора сетевой шнур нужно подключать

или к настенной сетевой розетке, или к сетевому разъему компьютера.

Подготовка к креплению к выбранному или приобретенному

настенному монтажному кронштейну (не входит в комплект

поставки).

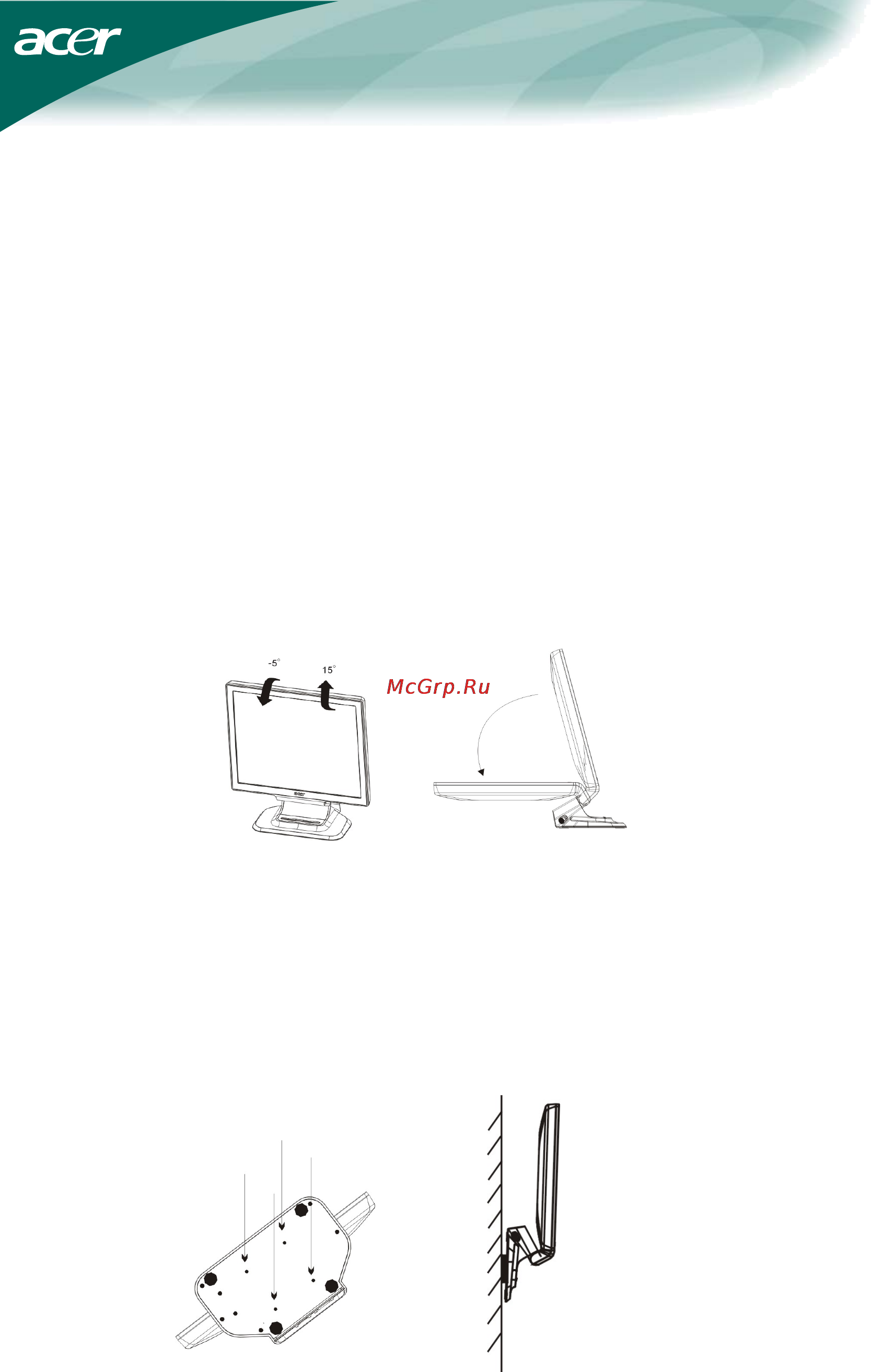

Дисплей можно закрепить на кронштейне для монтажа не стену, который

приобретается отдельно. На следующем рисунке показана процедура

отсоединения питания и кабелей и складывания монитора.

Порядок крепления настенного кронштейна:

1. Поместите кронштейн для крепления на стену под основание монитора.

Совместите отверстия в кронштейне и в основании монитора. Совместите

их (7,5 см X 7,5 см) как показано на рис. А.

2. Установите в отверстия четыре винта и затяните их.

3. Подсоедините кабель. Инструкцию по креплению монитора на стене см. в

Руководстве пользователя, входящего в комплект

кронштейна для монтажа

на стену.

4. На рисунке Б показана схема крепления на стену.

А Б

(Кронштейн для крепления на стену не входит в комплект поставки

данного изделия, он продается отдельно.)
