![Arcam Diva AVR250 B [7/48] Цифровые аудио входы и выходы](/views2/1136868/page7/bg7.png)
7
■ Там, где возможно, подключайте и аналоговые, и цифровые выходы компонентовисточников сигнала. Это обеспечит использование цифрового вхо
да для главной зоны, а соответствующего аналогового входа для выполнения записи на аналоговую кассетную деку или видеомагнитофон, а также
для обеспечения сигнала во второй зоне.
■ Для уменьшения фонового гудения и других шумовых помех расположите аудио кабели как можно дальше от шнуров питания.
Аналоговые аудио входы и выходы
Стерео входы
(2) VCR [Вход для видеомагнитофона], (4) PVR [Вход для персонального видео рекордера], (5) AV [Аудио/видеоисточ
ник], (6) SAT [Ресивер спутникового телевидения], (7) DVD [DVD плеер], (17) TAPE IN [Вход для кассетной деки], (18)
CD [Вход для CD плеера].
Подключите левые и правые выходы ваших компонентовисточников к этим левым и правым входам.
Подключение проигрывателя виниловых дисков:
Ресивер AVR250 не оснащен предварительным усилителем для проигрывателя виниловых дисков. Если вы хотите подклю
чить такой проигрыватель к AVR250, то вам понадобится внешний предварительный усилитель. Чтобы выбрать для вашей
системы наилучший предусилитель, обратитесь, пожалуйста, за дополнительной информацией и рекомендациями по ме
сту приобретения ресивера.
Многоканальные входы для подключения DVD AUDIO и SACD плееров:
(8) RIGHT [Правый канал], (9) LEFT [Левый канал], (10) RIGHT SURROUND [Правый боковой канал], (11) LEFT SUR?
ROUND [Левый боковой канал],
(14) CENTRE [Центральный канал], (15) SUB [Канал сабвуфера].
Подключайте к этим входам аудио выходы вашего DVD Audio или SACD плеера.
(12) RS BACK [Правый тыловой канал] и (13) LS BACK [Левый тыловой канал]
Эти разъемы предусмотрены для форматов аудио, требующих наличия 8 каналов. В настоящее время форматов, на кото
рые рассчитаны эти гнезда, не существует, но они появятся в ближайшем будущем, и ваш ресивер будет с ними совмес
тим.
Эти многоканальные входы предназначены для подключения источников, которые сами декодируют сигналы каналов про
странственного звучания, таких, как DVD Audio или SACD плееры.
Ресивер AVR250 передает сигнал с этих аналоговых входов непосредственно на аналоговые выходы через собственную
схему регулирования громкости. Этот прямой тракт обеспечивает максимально возможное качество звука при воспроиз
ведении DVD Audio и SACD дисков, но имеет недостаток, выражающийся в отсутствии регулирования низкочастотной со
ставляющей сигнала от DVD Audio или SACD плеера. В этом случае должна использоваться функция регулировки низких частот на самом плеере.
Стереофонические выходы:
(1) VCR OUT [Выход на видеомагнитофон], (3) PVR OUT [Выход на персональный видео рекордер], (16) TAPE OUT [Выход на кассетную деку].
Соединяйте эти левые и правые выходные аудио разъемы с левыми и правыми входными разъемами видеомагнитофона, персонального видео рекор
дера (обычно имеет маркировку «RECORD IN» [Вход для записи]) и кассетной деки. Разъемы для видеомагнитофона и персонального видео рекордера
можно также использовать для подключения второй и третьей кассетных дек.
Цифровые аудио входы и выходы
Входы
(21) CD [CD плеер], (22) DVD» [DVD плеер], (23) AV [AV компонент], (24) SAT [Ресивер спутникового телевидения],
(25) PVR [Персональный видео рекордер], (26) TAPE [Кассетная дека].
К этим входам подключайте цифровые выходы ваших компонентовисточников сигналов.
При необходимости каждый из этих шести цифровых входов можно назначить на получение входного сигнала от источни
ка, отличного от указанного на маркировке входа, задав соответствующие настройки на странице меню «Digital Settings»
[Цифровые настройки]. Это значит, что если вы, например, хотите подключить ваш DVD плеер через оптический вход, то
для этого можно использовать оптический вход, предназначенный для подключения ресивера спутникового телевидения,
персонального видео рекордера или кассетной деки, назначив аудио сигнал от этого цифрового входа кнопке DVD.
Выходы:
(19), (20) DIGITAL OUT [Цифровой выход].
Имеются два цифровых выхода: оптический и коаксиальный. Через эти два разъема всегда передаются одни и те же данные, и их можно использовать
одновременно. Подключайте эти цифровые выходы к вашим цифровым записывающим устройствам, таким, как CD рекордер, цифровой видеомагнито
фон или плеер минидисков.
Если выбран цифровой источник, то с цифрового выхода подается точная копия входного цифрового сигнала. Например, при подаче на вход сигнала от
цифрового источника с форматом аудио 5.1, с цифрового выхода также подается сигнал формата 5.1.
Если выбран аналоговый источник, то сигнал с цифрового выхода не подается.
Использование аудио разъемов
diva_avr250.qxd 24.01.2005 16:55 Page 7
Содержание
- Ресивер объемного звучания arcam avr250 p.1
- Меры предосторожности p.2
- Внимание p.2
- Указания по технике безопасности p.2
- Символ молнии со стрелкой вписанной в равносторонний треугольник должен предупредить пользователя о том что внутри устройст ва имеется неизолированное опасное напряжение уровень которого может быть очень высоким что создает риск поражения элект рическим током p.2
- Предупреждение во избежание возникновения пожара или поражения электрическим током не подвергайте устройство воздействию дождя и влаги p.2
- Восклицательный знак вписанный в равносторонний треугольник должен напомнить пользователю о наличии важной информации по использованию обслуживанию и уходу за устройством в поставляемой вместе с ним документации p.2
- Внимание во избежание риска поражения электрическим током не вскрывайте корпус устройства или заднюю панель внутри устройства нет узлов которые должен обслуживать пользователь ремонт устройства может выполнять только квалифицированный специалист p.2
- Содержание p.3
- Подготовка устройства к эксплуатации p.4
- Как пользоваться этим руководством p.4
- Введение p.4
- Безопасность p.4
- Подготовка к выполнению кабельных соединений p.5
- Использование пульта дистанционного управления p.5
- Подключение второй зоны p.5
- Замечания по установке avr250 p.6
- Размещение аппарата p.6
- Установка ресивера p.6
- Цифровые аудио входы и выходы p.7
- Использование аудио разъемов p.7
- Аналоговые аудио входы и выходы p.7
- Использование видео разъемов p.8
- Соединительные разъемы композитного и s video форматов p.8
- Разъемы для передачи высококачественного компонентного видеосигнала p.8
- Выход на сабвуфер p.8
- Подключение акустических систем p.9
- Импеданс акустических систем p.9
- Важные замечания о входах и выходах высококачественного видеосигнала p.9
- Подключение второй зоны p.10
- Подключение антенн am и fm диапазонов p.10
- Триггерные выходы p.11
- Разъемы для подключения кабелей управления p.11
- Подключение к сети p.11
- Настройка avr250 p.13
- Режим настройки p.13
- Перемещение по меню настройки p.13
- Меню 1 general settings общие настройки p.14
- Меню basic основные настройки p.14
- Меню 2 speaker sizes размеры колонок p.15
- Меню 3 subwoofer settings настройка сабвуфера p.16
- Меню 4 speaker delay settings настройка времени запаздывания p.17
- Меню 6 ex settings surround ex настройки p.18
- Меню 5 level settings настройка уровней p.18
- Меню advanced дополнительные настройки p.19
- Меню adv 3 digital settings дополнительные настройки 3 цифровые настройки p.19
- Сохранение произведенных настроек и выход из меню p.20
- Меню adv 5 analogue settings дополнительное меню 5 подстройка аналоговых входов p.20
- Меню adv 4 zone 2 settings дополнительные настройки настройки для 2 й зоны p.20
- Diva_avr250 qxd 24 1 005 16 55 page 21 p.21
- Тм режим настройки тюнера нажатие на эту кнопку переключает тюнер между выбором ранее за помненных станций или ручной настройкой p.21
- Пульт дистанционного управления cr80 является многофункциональным прибором который позволяет управлять как ресивером avr250 так и семью другими устройствами инструкции приведенные на этой странице относятся только к работе с ресивером arcam avr250 информация касающаяся использованию этого пульта дистанционного управления с другими устройствами и полный перечень его возможностей при водится в инструкции которой снабжается пульт cr80 p.21
- Пульт дистанционного управления p.21
- Эксплуатация ресивера avr250 p.22
- Регулировка громкости p.22
- Дисплей передней панели p.22
- Включение и выключение ресивера p.22
- Вторая зона p.23
- Режим stereo direct прямое подключение стерео сигнала p.23
- Работа с кассетным магнитофоном p.23
- Работа с vcr pvr видеомагнитофон видеорекордер p.23
- Использование наушников p.23
- Выбор источника входного сигнала p.23
- Регулировка высоких и низких частот p.24
- Кнопки пульта дистанционного управления p.24
- Выбор режима пространственного звучания p.24
- Режим effect fx эффекты звучания для стерео сигнала p.24
- Система rds система передачи информации по радио p.25
- Настройка на станцию p.25
- Использование тюнера p.25
- Запоминание станции p.25
- Прослушивание тюнера во второй зоне p.26
- Меню main menu screen 1 главное меню экран 1 p.26
- Кнопка fm mute mono p.26
- Использование главного меню p.26
- Меню main menu screen 3 главное меню экран 3 p.27
- Меню main menu screen 2 главное меню экран 2 p.27
- Использование второй зоны p.27
- Цифровые многоканальные источники сигнала p.28
- Форматы пространственного звучания p.28
- Введение p.28
- Режимы для двухканального источника сигналов p.29
- Режимы для многоканального источника сигналов p.29
- Расположение акустических систем p.30
- Dsp эффекты p.30
- Что необходимо знать перед выполнением таких соединений p.31
- Подключение акустической системы с использованием двух усилителей включение по схеме bi amping p.31
- Подключение акустических систем способами bi wiring и bi amping p.31
- Двухпроводное подключение акустической системы включение по схеме bi wiring p.31
- Устранение возможных неисправностей p.32
- Разъем scart p.34
- Приведенное ниже назначение контактов описывает подключение сигналов между avr250 и устройством вывода изображения кабель scart rgb с аудио подключенным к процессору p.34
- Коды пульта дистанционного управления использующего ик излучение p.35
- Система кодов 16 p.36
- Приведенные ниже дополнительные команды кода 17 обеспечивают полное управление тюнером ресивера avr250 с помощью пульта дистанционного управления прилагаемого с т61 т31 ресивер avr250 реагирует на эти команды как в главной комнате так и во второй зоне p.36
- В дополнение к системе команд показанной выше вторая зона реагирует также на следующие команды p.36
- Технические характеристики p.37
- Гарантийные обязательства p.39
- Гарантия действующая во всех странах p.39
- Приложение программирование последовательного интерфейса p.40
- Форматы команды и ответа p.40
- Введение p.40
- Diva_avr250 qxd 24 1 005 16 55 page 40 p.40
- Яркость дисплея p.41
- Пример p.41
- Питание p.41
- Открытие меню p.41
- Описание команд p.41
- Diva_avr250 qxd 24 1 005 16 55 page 41 p.41
- Пример p.42
- Закрытие меню p.42
- Выключение звука p.42
- Diva_avr250 qxd 24 1 005 16 55 page 42 p.42
- Diva_avr250 qxd 24 1 005 16 55 page 43 p.43
- Пример p.43
- Изменение громкости p.43
- Выбор источника сигнала p.43
- Установка громкости p.44
- Пример p.44
- Выбор видео входа p.44
- Diva_avr250 qxd 24 1 005 16 55 page 44 p.44
- Режим декодирования для многоканального сигнала p.45
- Режим декодирования для двухканального сигнала p.45
- Пример p.45
- Включение режима direct mode p.45
- Diva_avr250 qxd 24 1 005 16 55 page 45 p.45
- Пример p.46
- Навигация по меню p.46
- Выбор аналогового цифрового входа p.46
- Diva_avr250 qxd 24 1 005 16 55 page 46 p.46
- Эффект p.46
- Пример p.47
- Переключение запомненной станции p.47
- Запоминание станции p.47
- Diva_avr250 qxd 24 1 005 16 55 page 47 p.47
- Система rds p.48
- Пример p.48
- Настройка тюнера p.48
- Diva_avr250 qxd 24 1 005 16 55 page 48 p.48
Похожие устройства
-
Arcam AV888Краткая инструкция -
Arcam AVR600Краткое руководство пользователя
-
Arcam AVR400Краткое руководство пользователя
-
Arcam Diva AVR200 BИнструкция по эксплуатации -

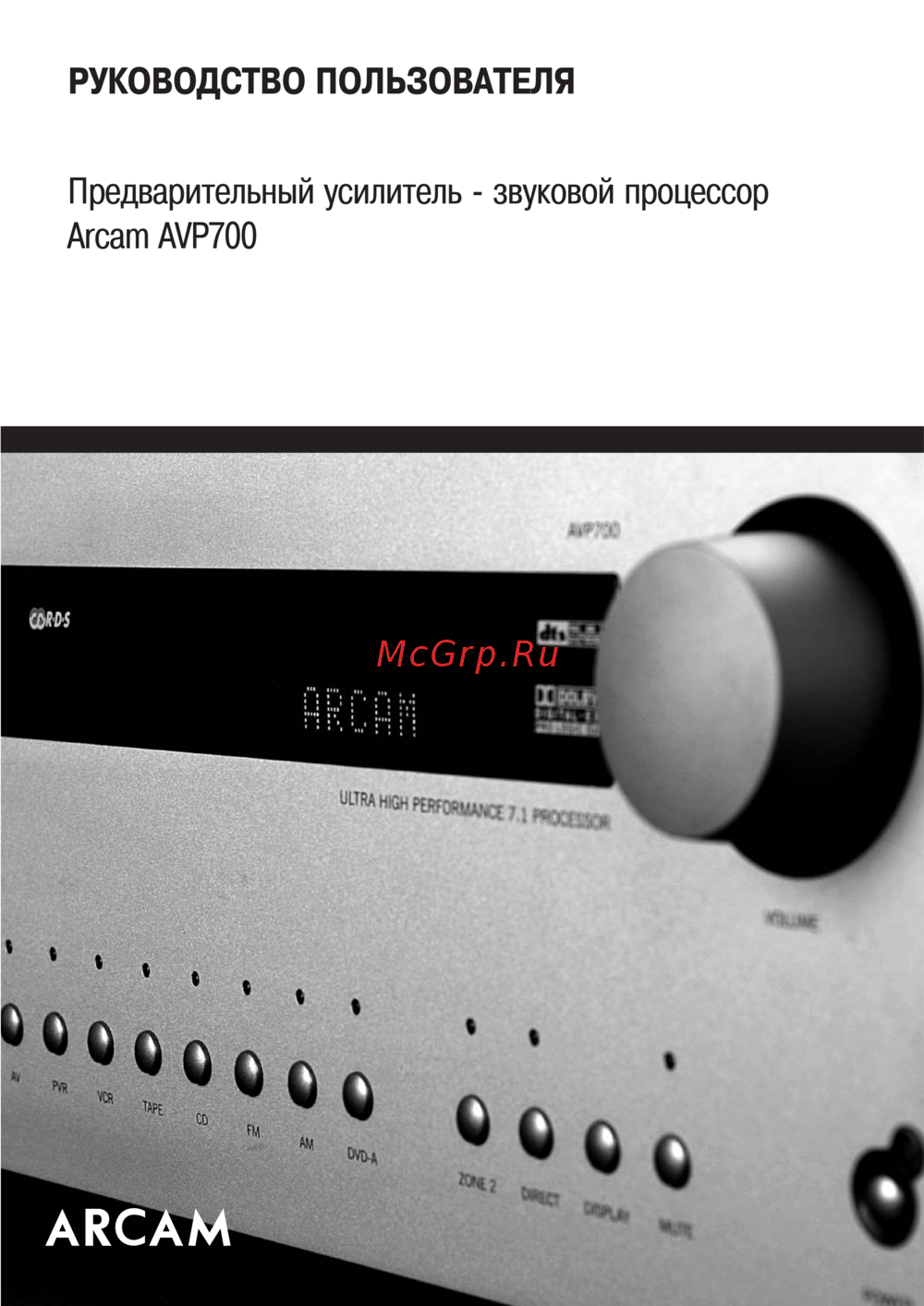

Arcam Diva AVP700 SИнструкция по эксплуатации -
