10
Двухпроводное (bi$wiring) и двухусилительное (bi$amping) подключение акустических систем
Подготовка к подключению
Двухпроводное подключение акустических систем
Двухпроводное подключение улучшает качество звука всей системы, пос$
кольку при этом сигналы высоких и низких частот подаются на акустические
системы по отдельным кабелям и их токи не взаимодействуют друг с дру$
гом. Это позволяет избежать искажений сигнала, возникающих из$за вза$
имного влияния друг на друга токов высокочастотных и низкочастотных сиг$
налов, когда они протекают по одному проводу, как это происходит в сис$
темах, подключаемых обычным способом.
Вам потребуются:
Акустические системы с четырьмя входными клеммами каждая: они
должны быть помечены HF (высокая частота) и LF (низкая частота).
Кабели для подключения акустических систем: две пары кабелей на
каждую акустическую систему (которые могут быть соединены со стороны
усилителя, если ваш усилитель имеет только одну пару выходных клемм на
канал), или комплект кабелей с подходящими наконечниками (жгут кабе$
лей, который мог подготовить дилер и который может использоваться для
двухусилительного подключения).
Как подключать акустические системы с помощью двух проводов
1. Удалите перемычки, которые находятся на задней панели акустических
систем.
2. Подключите кабели, как показано на рисунке ниже, не забывая при этом
контролировать полярность.
Предупреждение: Не производите никакие подключения, пока усили$
тель включен или подключен к сети.
Перед включением тщательно проверьте, пожалуйста, все подключения,
особое внимание обратив на то, чтобы неизолированные провода или ка$
бели не касались шасси усилителя (что может привести к короткому за$
мыканию) и чтобы положительный провод (+) был подключен к положи$
тельному полюсу, а отрицательный (–) – к отрицательному полюсу.
Перед выполнением всех этих процедур уровень громкости усилителя
должен быть установлен на минимум.
Предупреждение: Этот шаг очень важен, поскольку при неправиль$
ном подключении может произойти порча усилителя, которая не под$
падает под гарантийные обязательства.
Двухусилительное подключение акустических сисK
тем.
Показатели вашей системы могут быть еще выше, если вы используете дву$
хусилительную схему подключения акустических систем, которая заключает$
ся в том, что для динамиков высоких и низких частот, установленных в
акустических системах, используются отдельные усилители.
Подключайте встроенный усилитель к высокочастотным клеммам (HF), а
усилитель мощности к низкочастотным клеммам (LF) акустических систем.
Вам потребуются:
Акустические системы с четырьмя входными клеммами каждая: они
должны быть помечены HF (высокая частота) и LF (низкая частота).
Два усилителя: один из них должен быть A70, а другой – любой усили$
тель мощности Arcam (например, P90).
Кабели для подключения акустических систем: две пары кабелей на
одну акустическую систему или комплект кабелей с подходящими наконеч$
никами (жгут кабелей, который мог приготовить дилер и который может ис$
пользоваться для двухусилительного подключения).
Межблочные кабели: одна пара межблочных соединительных кабелей.
Как настроить двухусилительную систему
1. Удалите перемычки, которые находятся на задней панели акустических
систем.
2. Подключите кабели, как показано на рисунке ниже, не забывая при этом
контролировать полярность.
3. Используя межблочные кабели, соедините выходы PRE OUT усилителя
А70 с соответствующими входами AUDIO IN усилителя мощности.
Предупреждение: Этот шаг очень важен, поскольку при неправиль$
ном подключении может произойти порча усилителя, которая не под$
падает под гарантийные обязательства.

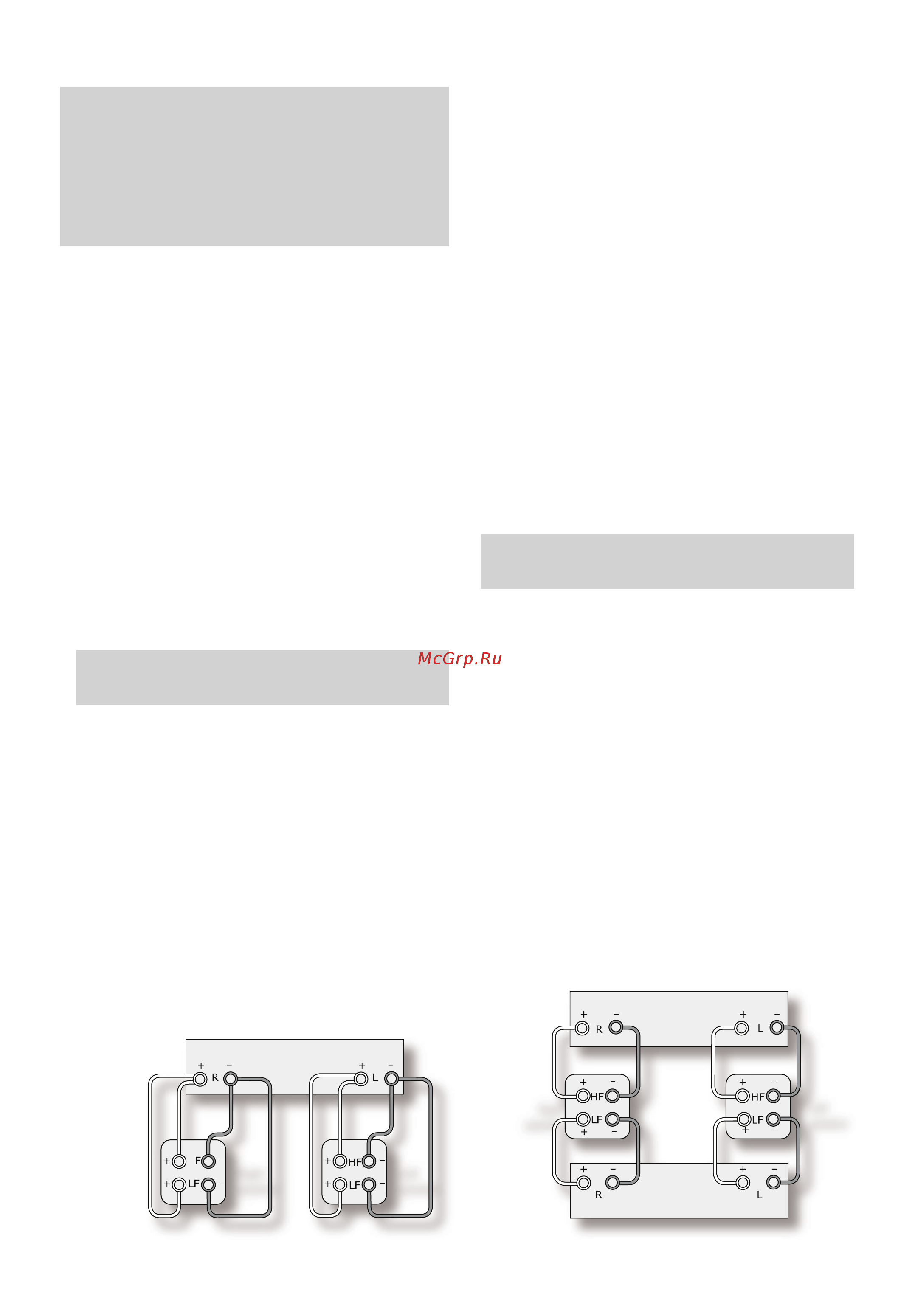

Двухпроводное подключение усилителя
Рекомендованное двухусилительное подключение
Усилитель Arcam A70
Усилитель Arcam A70
Усилитель мощности Arcam P90
Правая
АС
Правая
АС
Левая
АС
Левая
АС
