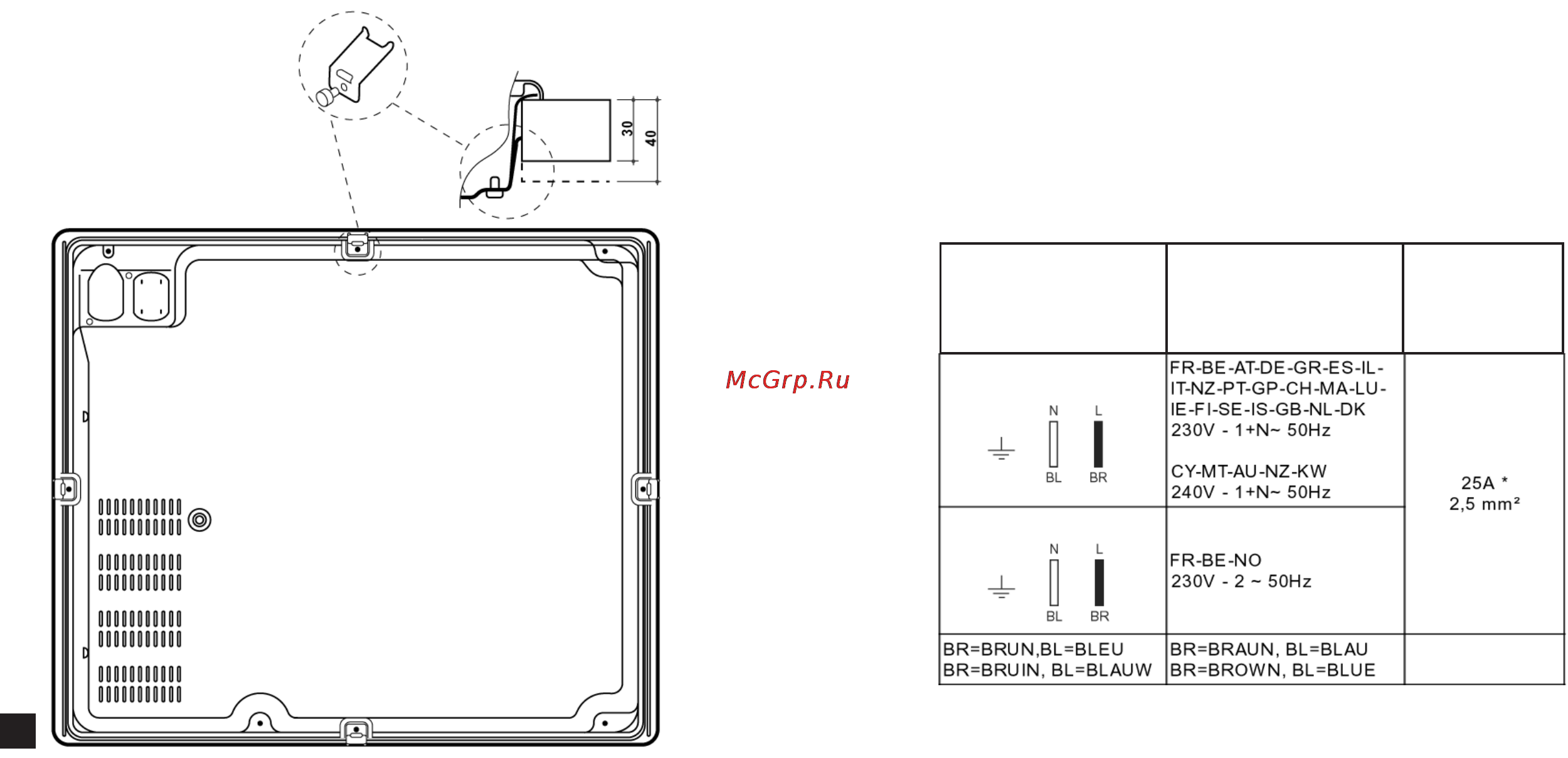

Столешница в которую встраивается оборудование должна быть сделана из материалов выдерживающих нагрев до температуры 100 С Для обеспечения должной вентиляции и предотвращения перегрева окру жающих поверхностей оборудование следует устанавливать на расстоянии не менее 40 мм от задней стены или других вертикальных поверхностей При установке оборудования над встроенной духовкой последняя должна быть оснащена охлаждающим вентилятором Не рекомендуется устанавливать посудомоечную машину под рабочей по верхностью Если это необходимо поместите между ними водонепроницае мый изолирующий щит МОНТАЖ ОБОРУДОВАНИЯ Очень важно Существенно необходимо устанавливать данное оборудование на совершенно ровную поверхность Любое повреждение вызванное неправильным расположением оборудования может изменять его характеристики или повредить эксплуатационным по казателям Пружинные скобы за креплены винтами см рис 2 Вот почему все время должен быть обеспе чен доступ к этим вин там МОНТАЖ ЗАДНЕЙ ПРУЖИННОЙ ПЕРЕДНЯЯ СТОРОНА ОБОРУДОВАНИЯ СКОБЫ есущая поверх ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ Электрическая безопасность этого оборудования гарантируется только при правильном его заземлении в соответствии с правилами электрической бе зопасности При любых сомнениях вызовите квалифицированного электри ка для полной проверки электропроводки в помещении где устанавливается оборудование Производитель снимает с себя всякую ответственность за любой ущерб причиной которого явилось неправильное заземление оборудования Перед подключением питания проверьте соответствие параметров элект росети техническим характеристикам указанным в табличке на оборудова нии могут ли проводка предохранители выдержать максимальную нагрузку от вновь подключаемого оборудования Перед всеми операциями необходимо отключить оборудование от элект росети Подключите рабочую поверхность к электросети через распределительную коробку при непосредственном подключении к сети должен быть установлен автоматический выключатель соответствующий нагрузке с расстоянием меж ду разведенными контактами не менее 3 мм причем линия заземления не должна разрываться Только для моделей с питающим кабелем Некоторые модели снабжены однофазным питающим кабелем и следова тельно должны подсоединяться только к однофазной проводке Учитывайте цвет проводов и вид их подсоединения см табл ниже Только для моделей без питающего кабеля Вставьте рабочую поверхность в от веденное место крепко нажимая ее по периметру так чтобы обору дование плотно прилегало к сто лешнице Схема подключения Напряжение и частота питания Ток срабатыва ния автомата защиты и сече ние питающего кабеля ЕЯ ВЕ АТ ОЕ ОЯ ЕЗ Ц 1Т4 2 РТ СР СН МА Ш1Е Р1 ЗЕ 15 6В МЕ СК 230У 1 К 50Н2 Ы1 1 сумтАимг кад 240У 1 К 50Нг В1 вк шшиш штошо шшиш шшши к ЕЕ В ЮОтШИ ШШНШ нижняя 25А 2 5 тт2 РЯ ВЕ ЬЮ 230У 2 50Н г ч ВР ВЯиЬ ВЕ ВЦЕи ВЯ ВЯШМ BL BLAUW ВЯ ВЯАиМ ВЕ В1АЦ вя вяомм ВЕ ВШЕ СТОРОНА ОБОРУДОВАНИЯ Применение коэффициента одновременности в соответствии со стандартом СЕ1 60335 2 6 6 С15КВТ 6001 Н 1Х С13КВТ6001 Н IX 7
