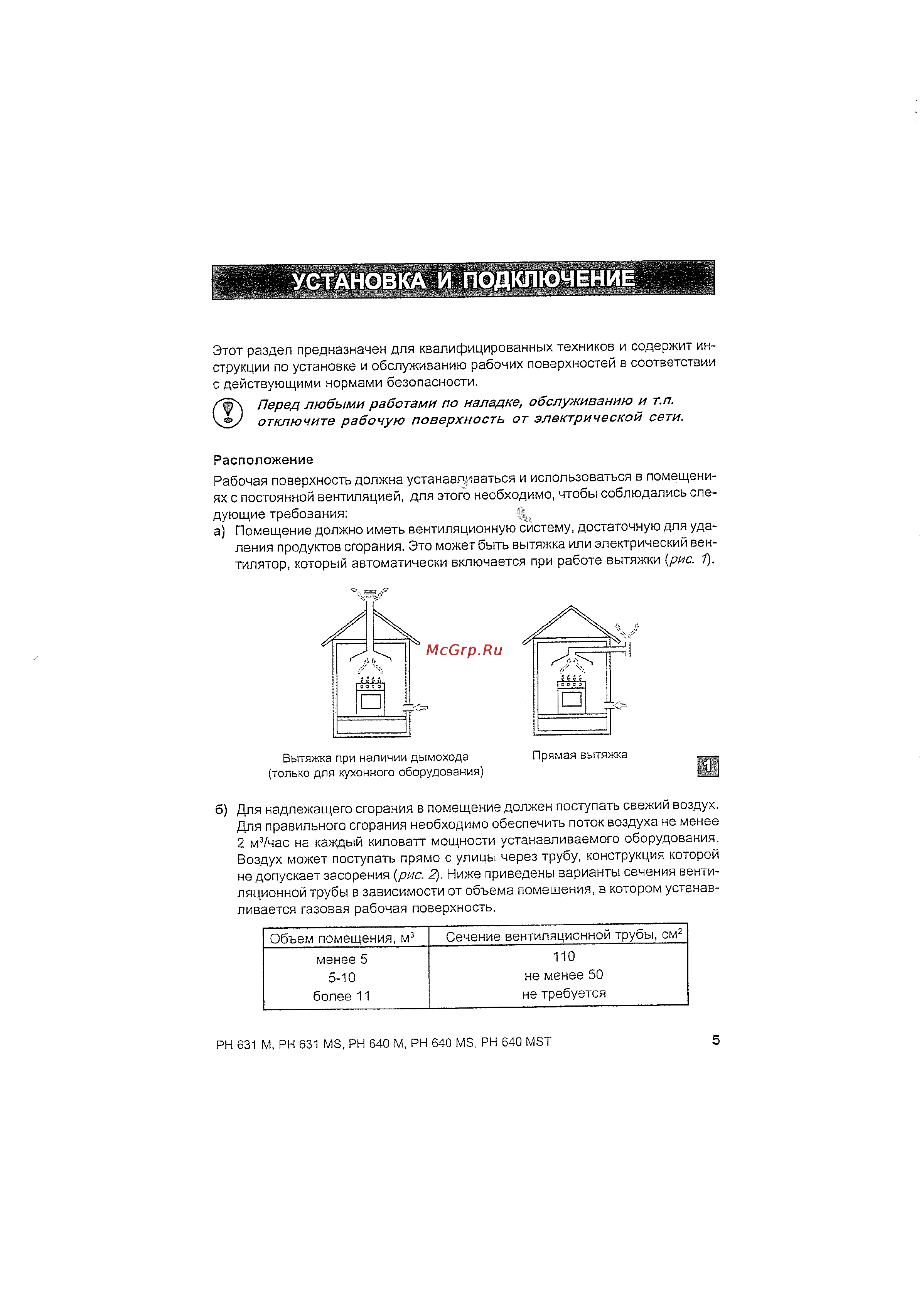

УСТАНОВКА И ПОДКЛЮЧЕНИЕ Этот раздел предназначен для квалифицированных техников и содержит ин струкции по установке и обслуживанию рабочих поверхностей в соответствии с действующими нормами безопасности Перед любыми работами по наладке обслуживанию и т п отключите рабочую поверхность от электрической сети Расположение Рабочая поверхность должна устанавливаться и использоваться в помещени ях с постоянной вентиляцией для этого необходимо чтобы соблюдались сле дующие требования а Помещение должно иметь вентиляционную систему достаточную для уда ления продуктов сгорания Это может быть вытяжка или электрический вен тилятор который автоматически включается при работе вытяжки рис 1 Вытяжка при наличии дымохода только для кухонного оборудования Прямая вытяжка б Для надлежащего сгорания в помещение должен поступать свежий воздух Для правильного сгорания необходимо обеспечить поток воздуха не менее 2 м3 час на каждый киловатт мощности устанавливаемого оборудования Воздух может поступать прямо с улицы через трубу конструкция которой не допускает засорения рис 2 Ниже приведены варианты сечения венти ляционной трубы в зависимости от объема помещения в котором устанав ливается газовая рабочая поверхность Объем помещения м3 менее 5 5 10 более 11 Сечение вентиляционной трубы см2 110 не менее 50 не требуется РН 631 М РН 631 М3 РН 640 М РН 640 М3 РН 640 МЭТ 5
