6
POWER
PCBA
ELCB
(Optional)
Gate
N
E
L
1
10
11
12
5
13
15
14
87
2
1 Phase
One phase 405 models
2
Data/Power to
MCU PCBA
9
POWER
PCBA
N
E
L
1
1
10
11
12
5
87
2
L
2
2 Phase 405 models
Valve
2
Data/Power to
MCU PCBA
Gate
13
15
2 Phase
ELCB
(Optional)
14
9

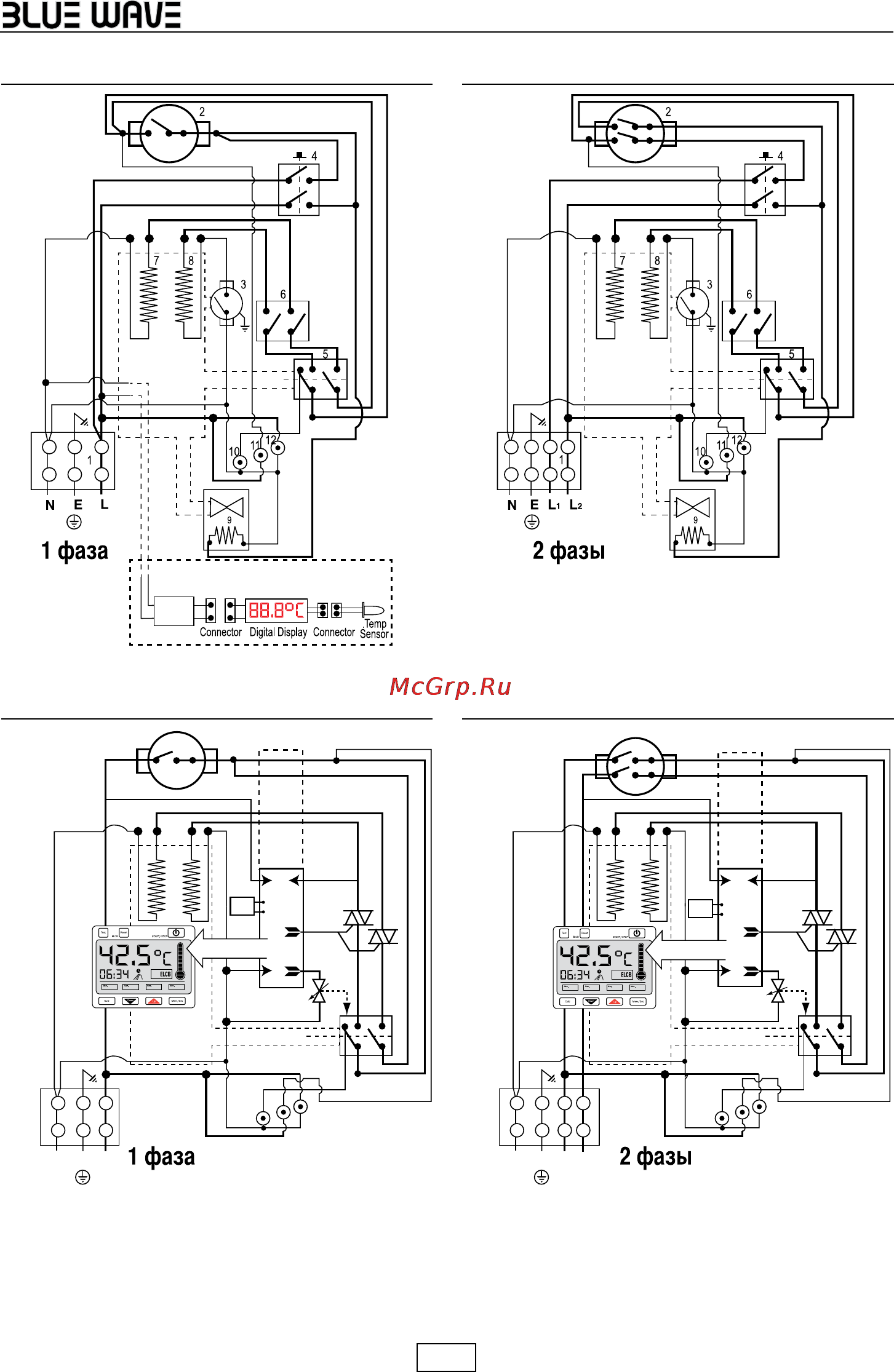

Рисунок 3С Рисунок 3D
Рисунок 3E Рисунок 3F
1. Клемнаяколодка
2. Термо-реле(основное)
3. Термо-реле(выход)
4. Выключатель«старт/стоп»
5. Выключательдавления
6. Переключательмощности
7. Низкоомныйнагревательный
элемент
8. Высокоомныйнагревательный
элемент
9. Электромагнитныйклапан
10.Светодиодныйиндикатормалого
потокаводы
11. Светодиодныйиндикаторперегрева
12.Светодиодныйиндикатормощности
13.Электронныйблокуправления
(процессор)
14.Электромагнитныйклапан
15.Электрозащита(Автоматический
выключательприутечкетока)
Однофазная модель 302/302D
Однофазная модель 405
Двухфазная модель 302
Двухфазная модель 405
модель 302D
электронный температурный дисплей
