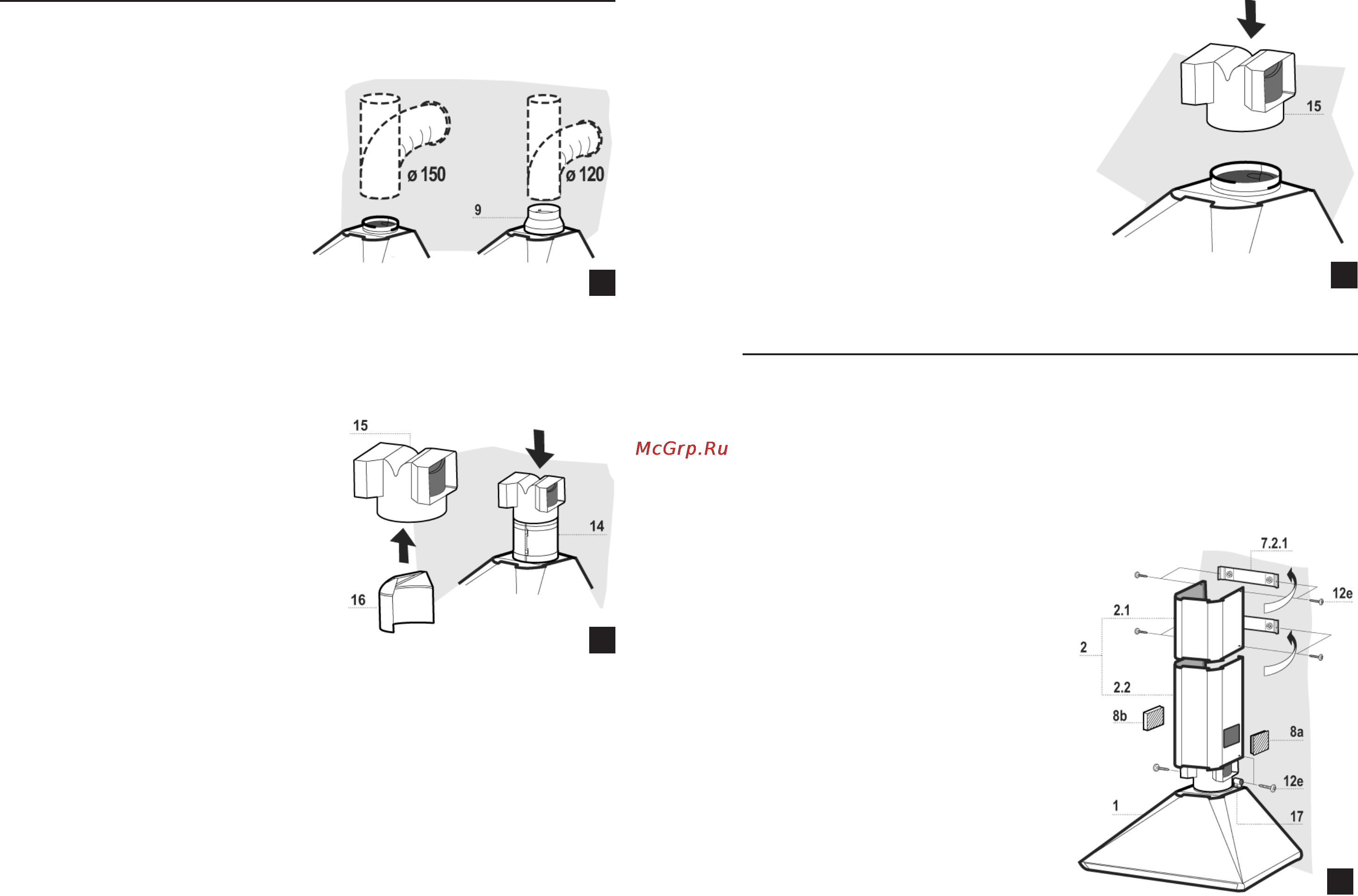

РЕЖИМ РЕЦИРКУЛЯЦИИ ФИЛЬТРАЦИИ Подключение Плотно насадите муфту 15 на на воздуховыпускное отверстие колпака рис 11 РЕЖИМ ОТВОДА ВОЗДУХА ВЫТЯЖКИ Крепление вентиляционных решеток 8а 8 Ь производится после установки нижней секции вытяжной трубы 2 2 Удостоверьтесь что были вставлены угольные фильтры При установке в режиме отвода под соедините вытяжку с помощью жест кой или гибкой трубы диаметром 150 или 120 мм выбор оставлен за установщиком При подключении трубой диамет ром 120 мм вставьте переходной фланец 9 на воздуховыпускное отверстие колпака рис 9 ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ Подключение вытяжки к электросети производится через двухполярный вы ключатель с расстоянием между разве денными контактами не менее 3 мм Зафиксируйте трубу используя подходящие трубные зажимы не входят в комплект поставки Удалите все угольные фильтры Монтаж вытяжной трубы Боковой отвод воздуха в режиме вытяжки подключение для отвода отработанного воздуха над кухонными навесными шкафами рис 10 Соберите две половины удлиняющей муфты воздухоотвода колпака 14 Плотно насадите собранную муфту 14 на воздуховыпускное отверстие колпака Верхняя секция Слегка раздвиньте боковые стороны верхней секции и навесьте их позади скоб 7 2 1 удостоверившись что они размещены должным образом Прикрепите стороны к скобам используя четыре винта 12е входящих в комплект Нижняя секция Вставьте фиксирующую нижнию секцию втулку 17 на верх колпака и пово рачивайте ее на 90 по часовой стрелке насколько возможно Вставьте отражатель 16 в муфту воз духоотвода 15 чтобы закрыть неис пользуемое выпускное отверстие Плотно насадите муфту 15 на удли няющую муфту 14 удостоверившись что свободное отверстие совпадает с заданным направлением воздухо отвода Удалите все угольные фильтры Слегка раздвиньте боковые стороны секции и навесьте их между верхней секцией и стеной удостоверившись что они размещены правильно Прикрепите стороны нижней секции к втулкам двумя прилагаемыми вин тами 12е Для установки в режиме рециркуля ции вставьте вентиляционные решет ки 8а 8Ь в предназначенные для них проемы убедившись что символы на решетках направлены вверх и к пе редней стороне вытяжки Также убе дитесь что решетки правильно вставлены в муфту воздухоотвода 15 8 НЕ 60 НЕ 60 9
