Подключения 21
Русский
Подключение источников компонентного
видеосигнала
Проверьте устройство-источник видеосигнала на предмет наличия неиспользуемых
выходных разъемов компонентного видеосигнала.
• При наличии свободного выхода можно переходить к следующим пунктам.
• При отсутствии свободного выхода необходимо выбрать альтернативный способ
подключения источника видеосигнала.
Подключение проектора к источнику видеосигнала, оснащенному
компонентных видеовыходом:
1. Возьмите кабель компонентного видео и подключите конец кабеля с тремя
разъемами типа RCA к выходным разъемам компонентного видеосигнала на
устройстве-источнике видеосигнала. Следите, чтобы цвета гнезд и штекеров
совпадали: зеленый с зеленым, синий с синим и красный с красным.
2. Другой конец кабеля компонентного видео подключите к гнезду COMPONENT
проектора. Следите, чтобы цв
ета гнезд и штекеров совпадали: зеленый с
зеленым, синий с синим и красный с красным.
Чтобы подключить проектор к устройству воспроизведения аудио,
выполните следующие действия.
1. Подключите один конец совместимого аудиокабеля к входу L/R аудио/
видеоустройства. Подключите другой конец кабеля к входу L/R на проекторе.
После подключения кабеля воспроизведением аудио можно управлять с
помощью экранных меню (OSD) проектора. Подробнее см. в разделе
"Регулировка звука" на стр. 40.

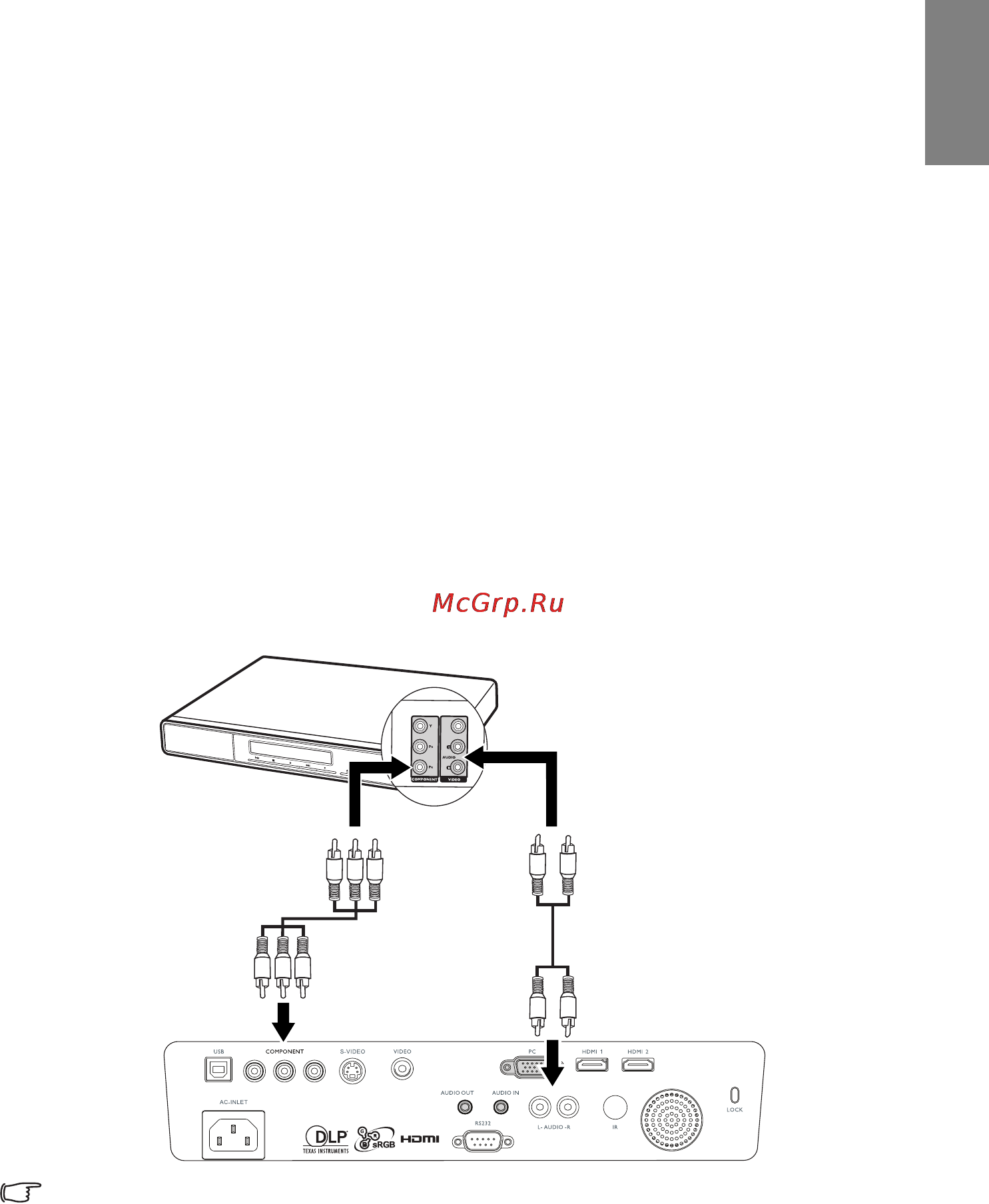

После завершения подключения система должна иметь следующий вид:
• Если после включения проектора и выбора соответствующего источника
видеосигнала воспроизведение видео не происходит, проверьте включение и
исправность источника сигнала. Кроме того, проверьте правильность подключения
кабелей видеосигнала.
• Если проектор уже подключен к данному источнику компонентного видеосигнала
через видеовход HDMI, подключать источник видеосигнала через вход Component
Video не требуется, поскольку при этом способе соединения обеспечивается бо
лее
низкое качество видеосигнала, а также образуется лишнее соединение. Подробнее
см. "Подключение источников видеосигнала" на стр. 19.
Кабель
компонентного
видео
Устройство
аудио/видео
Аудиокабель
