9
Настройка системы

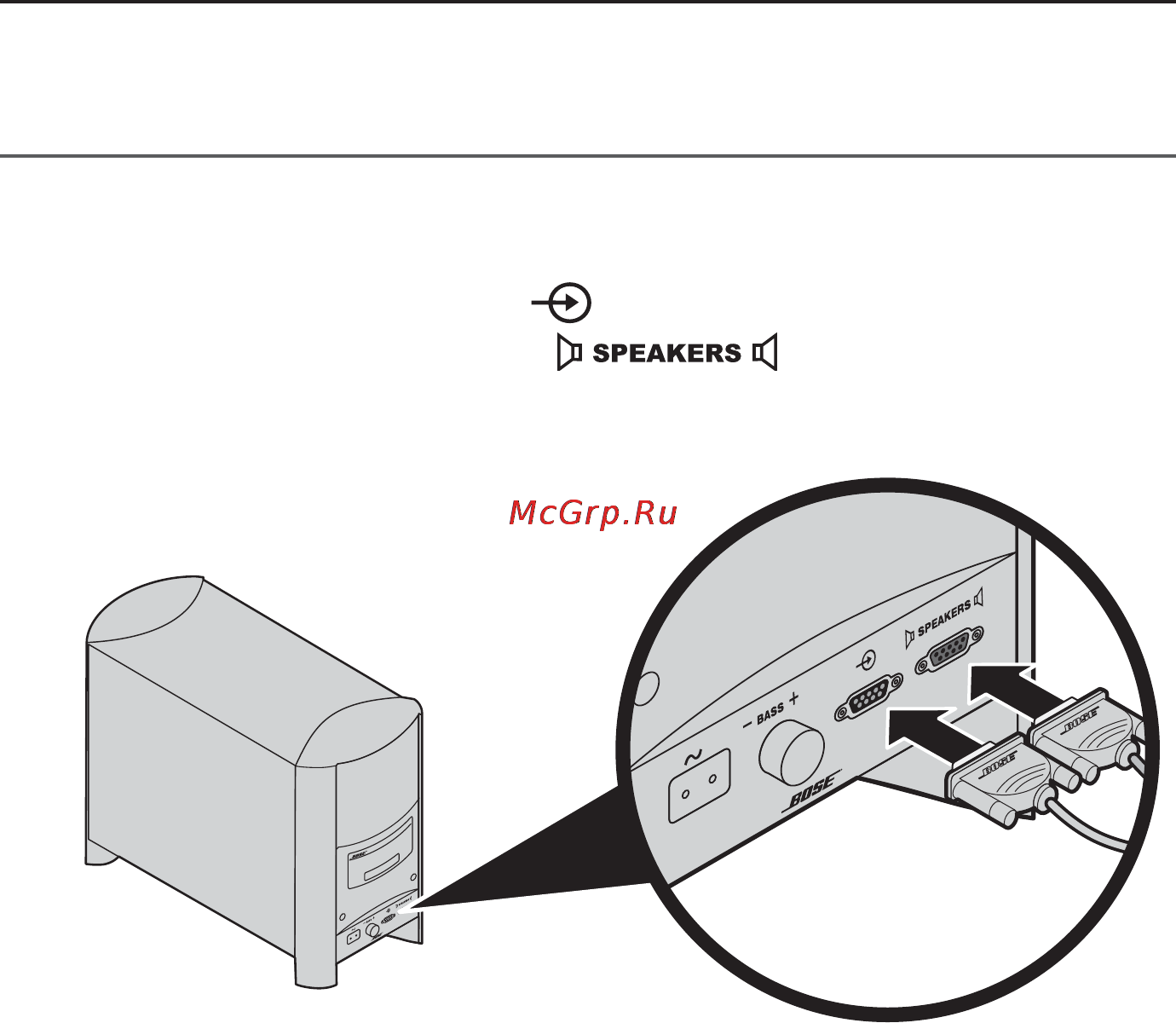

Шаг 4: Подключение звуковой панели к
модулю Acoustimass®
Колоночный кабель звуковой панели оснащен двумя штекерами.
1. Держите оба штекера кабеля, расположив логотип Bose вверх.
2. Вставьте левый штекер в разъем
модуля.
3. Вставьте правый штекер в разъем
модуля.
Предостережение: Неверная установка штекера может привести к
повреждению штекера или модуля Acoustimass®.
