2 Описание
2.4.1 Органы управления (рисунок 1)
1 Светодиод состояния: Этот двуцветный светодиод отображает текущее рабочее состояние передатчика.
Зеленый: Выходной сигнал с микрофона направлен на передатчик, который подает его на приемник.
Красный: красный светодиод загорается если:
- аудио сигнал заглушен, а РЧ секция остается активной. Это защищает цепь сигнала от проникновения нежелательных шумов.
- приблизительно за 60 минут до разряда батарей
- пока передатчик ищет в памяти несущую частоту после его включения. Если вы не заглушили аудио сигнал, после обнаружения частоты
загорится зеленый светодиод.

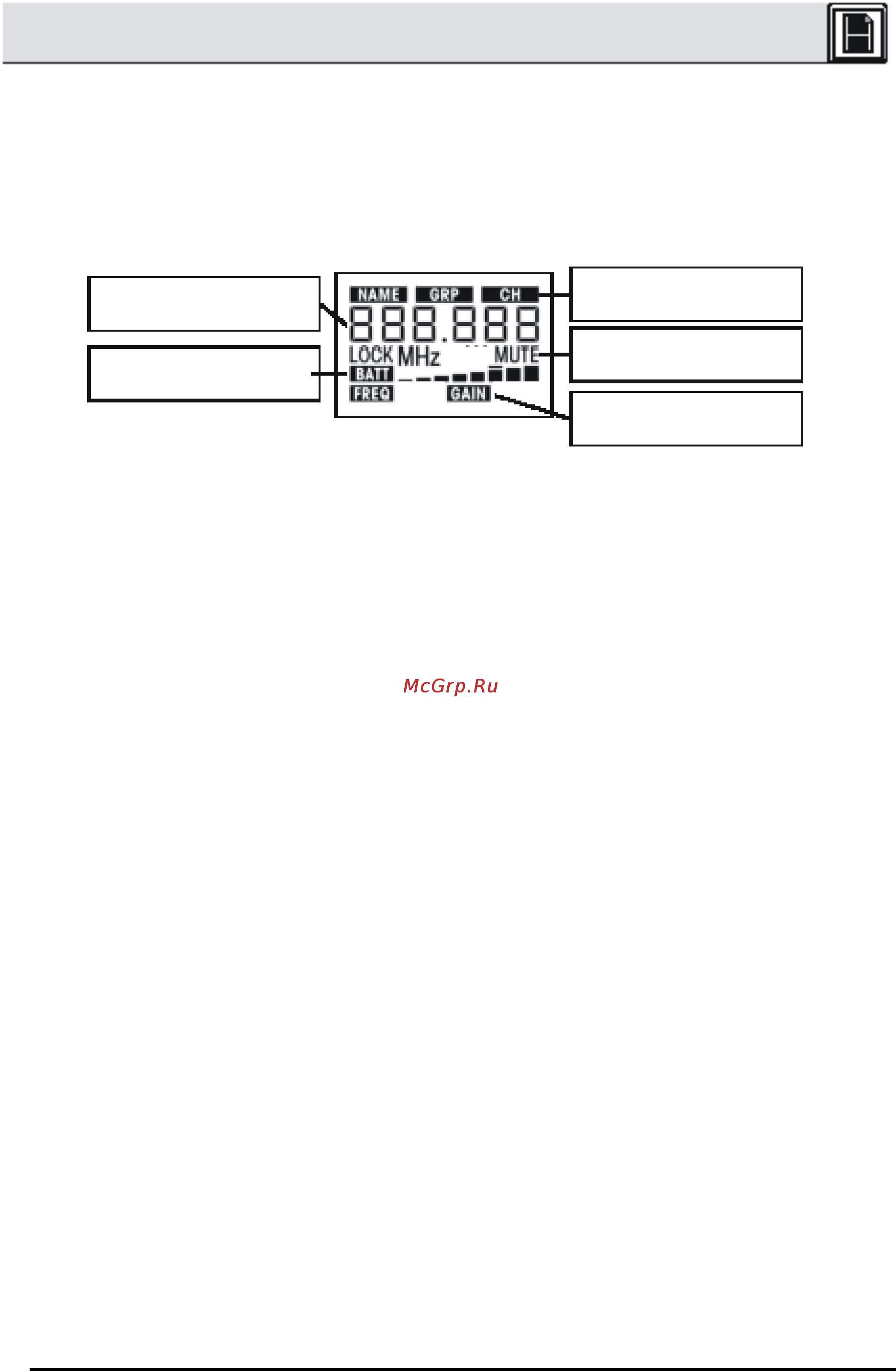

2 Дисплей: передатчик имеет пятистрочный дисплей:
Буквенно-цифровой дисплей
текущих установок и заряда
батарей в часах
Шкала заряда батарей и
уровня аудио сигнала
Пресет имени, группы частот,
субканала
(только в меню пресетов)
Режим, единицы измерения
Параметр для изменения
Дисплей отображает все параметры передатчика.
- несущая частота в MHz или субканал группы частот
- уровень аудио сигнала
- состояние батарей и оставшееся время работы
- сообщения об ошибках
- меню настройки: частота, пресет, чувствительность
Подсветка дисплея включается, когда вы касаетесь бегунка, и автоматически отключается приблизительно через 10 секунд.
3 Кнопка включения/выключения: Длительное нажатие (приблизительно 1,5 секунды) включит передатчик и активирует дисплей (2) и
светодиод состояния (1). Приблизительно через 7 секунд передатчик будет готов к работе.
Длительное нажатие (приблизительно 1,5 секунды) в режиме SETUP или SILENT отключит передатчик от питания. В режиме LOCK эта
кнопка автоматически блокируется во избежание случайного отключения. Кнопка ON/OFF специально утоплена в корпус для
дополнительной защиты от случайной активации.
4 Переключатель MUTE
Поворот переключателя MUTE в позицию MUTE заглушит аудио сигнал. Загорится красный светодиод состояния (1). Поскольку питание к секции
РЧ подается, вы не услышите шумы звуковой системы при мьютировании аудио сигнала.
Чтобы вернуть аудио сигнал, поверните переключатель MUTE в позицию ON. Загорится зеленый светодиод.
Переключатель MUTE работает во всех режимах.
5 Аудио выход: 3-контактный миниатюрный разъем XLR с микрофонным и линейным выходами, которые соответствуют разъемам
рекомендованных микрофонов AKG или дополнительного кабеля для инструментов MKG/L.
6 Бегунок: Устанавливает различные параметры приемника. Имеет следующие функции:
Длительное нажатие: выбор между режимами LOCK и SETUP при включенном передатчике. Когда передатчик отключен от питания,
длительное нажатие включает его в режиме SILENT.
Только в режимах SETUP и SILENT:
Краткое нажатие: вызов параметра для изменения или подтверждение выбранного.
Краткий поворот влево: выбор пункта меню или уменьшение параметра.
Краткий поворот вправо: выбор пункта меню или увеличение параметра.
Прокручивайте влево и вправо для просмотра всех параметров.
7 Зарядные контакты: Утопленные в корпус зарядные контакты позволяют перезаряжать дополнительные аккумуляторы AKG BP 4000 в
дополнительном зарядном устройстве CU 4000, не доставая их из передатчика.
8 Разъем «джек» удаленной кнопки mute: с помощью этого «джека» можно подсоединить дополнительный удаленный переключатель
mute.
9 Цветовой код: Если вы используете передатчик внутри многоканальной системы, вы можете удалить черную бумажную полоску и
заменить ее на цветную из предлагаемого набора цветового кодирования для идентификации разных каналов. Вы также можете записать
на бумажной полоске дополнительную информацию.
10 Антенна: постоянная гибкая антенна.
11 Дверца отсека для батарей.
12 Информация о частоте: наклейка с информацией о диапазоне несущих частот и дате выпуска находится на задней панели.
13 Отсек для батарей: вмещает стандартные батареи на 1,5 V размера АА или дополнительные аккумуляторы BP 4000.
14 Зажим для крепления на поясе.
