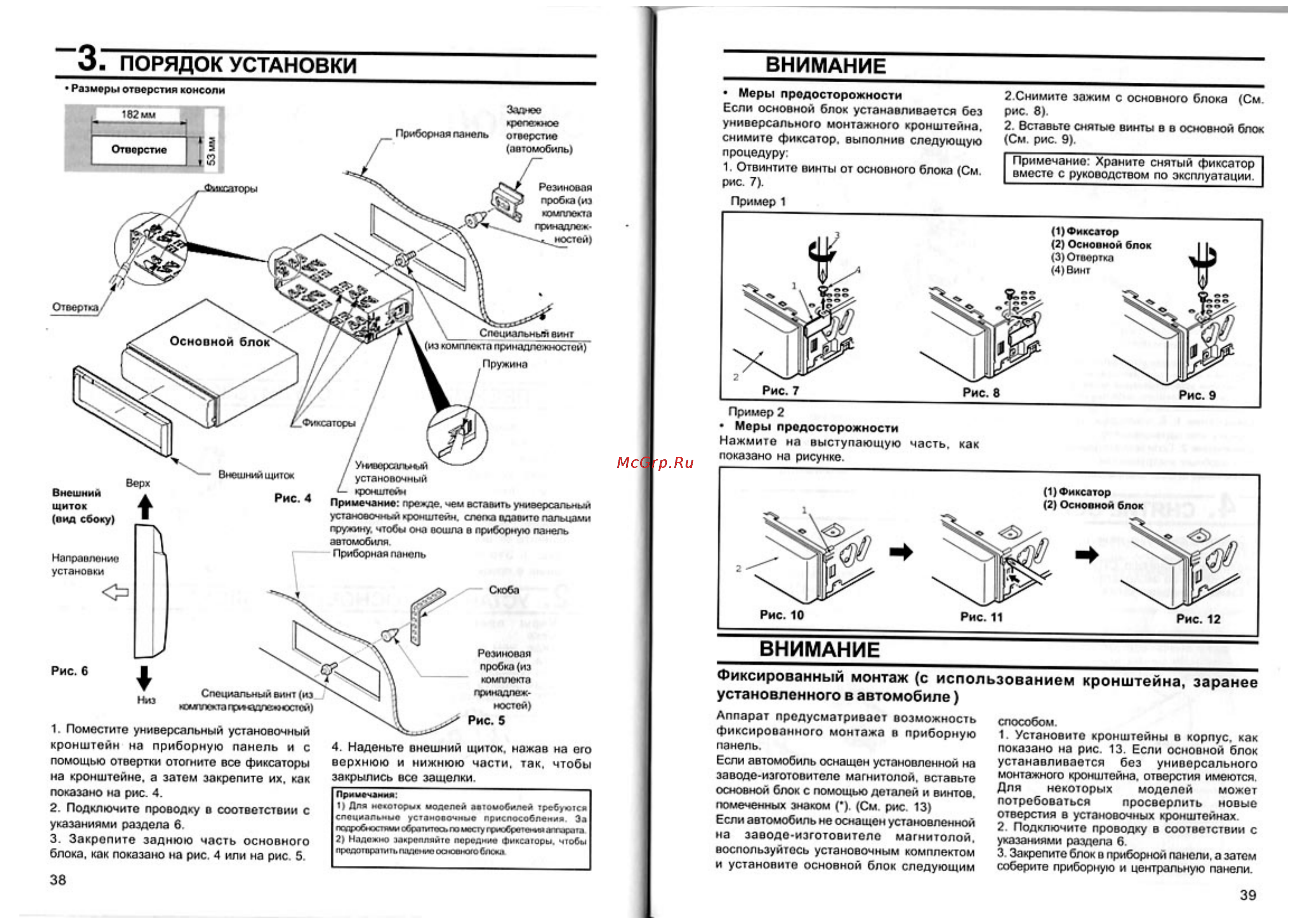

3 ПОРЯДОК УСТАНОВКИ ВНИМАНИЕ Размеры отверстия консоли 3 ее крепежное Приборная панель отверстие 162 мм автомобиль Отверстие Резиновая пробка из помллекта принадлеж Меры предосторожности Если основной блок устанавливается без универсального монтажного кронштейна снимите фиксатор выполнив следующую процедуру 1 Отвинтите винты от основного блока См рис 7 2 Снимите зажим с основного блока См рис 8 2 Вставьте снятые винты в в основной блок См рис 9 Примечание Храните снятый фиксатор вместе с руководством по эксплуатации Пример 1 Пружина Пример 2 Меры предосторожности Нажмите на выступающую часть как показано на рисунке Верх Внешний щиток вид сбоку Внешний щиток Рис 4 Напраилонио установки установочный ронине Примечание прежде чем вставить универсальный установочный кронштейн слетка вдавито гиты алы пружину чтобы она пошла е приборную панель автомобиля Приборная плноль Скоба Резиновая пробна из комплекта принадлеж ностей Рис 6 Миэ Специальный винт емппотэ г эдлеююстей 1 Поместите универсальный установочный кронштейн на приборную панель и с помощью отвертки отогните все фиксаторы на кронштейне а затем закрепите их как показано на рис 4 2 Подключите проводку о соответствии с указаниями раздела 6 3 Закрепите заднюю часть основного блока как показано на рис 4 или на рис 5 Рис 5 4 Наденьте внешний щиток нажав на его верхнюю и нижнюю части так чтобы закрылись все защелки Прммсчвмия 1 Для нвасторыж моделей автомобилей требуются специальные установочные приспособления За подробностями сбряппоо по месту гриобротеимя аппарата 2 Надежно закрепляйте передние фиксаторы чтобы предоптратн и падение погашено Слот ВНИМАНИЕ____________ Фиксированный монтаж с использованием кронштейна заранее установленного в автомобиле Аппарат предусматривает возможность фиксированного монтажа в приборную панель Если автомобиль оснащен установленной на заводе изготовителе магнитолой вставьте основной блок с помощью деталей и винтов помеченных знаком См рис 13 Если автомобиль не оснащен установленной на заводе изготовителе магнитолой воспользуйтесь установочным комплектом и установите основной блок следующим способом 1 Установите кронштейны в корпус как показано на рис 13 Если основной блок устанавливается без универсального монтажного кронштейна отверстия имеются Для некоторых моделей может потребоваться просверлить новые отверстия в установочных кронштейнах 2 Подключите проводку в соответствии с указаниями раздела 6 3 Закрепите блок в приборной панели а затем соберите приборную и центральную панели 38 39
