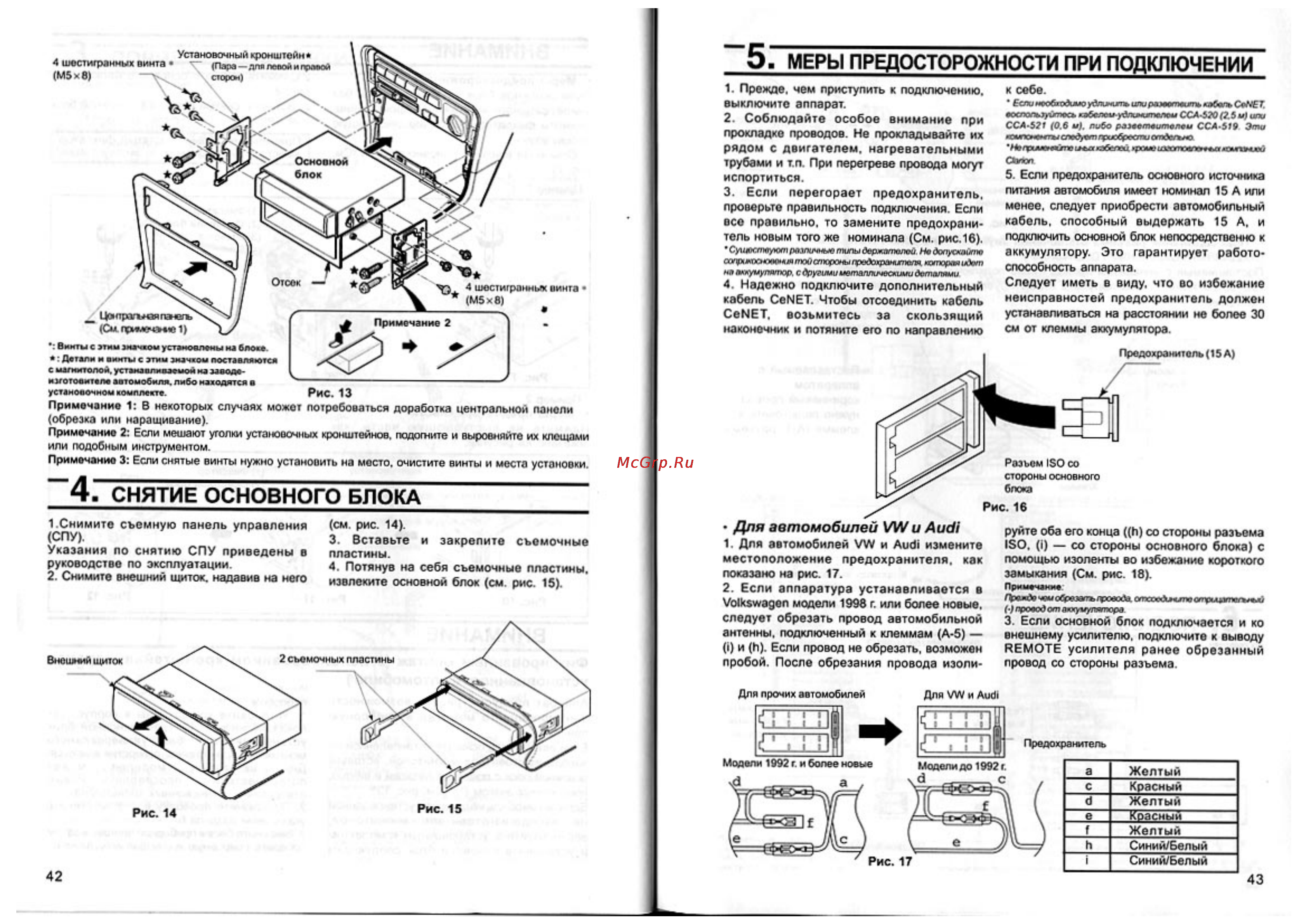

5 МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ПОДКЛЮЧЕНИИ 1 Прежде чем приступить к подключению выключите аппарат 2 Соблюдайте особое внимание при прокладке проводов Не прокладывайте их рядом с двигателем нагревательными трубами и т п При перегреве провода могут испортиться 3 Если перегорает предохранитель проверьте правильность подключения Если все правильно то замените предохрани тель новым того же номинала См рис 16 Сичогтпуххл различные типы Оержптолей На допусхайою соП1мтвтнптМспкроныпрвйохраиитапя кгх ийып не вмуиутипор сбругиииыетапличеаитЛталяии 4 Надежно подключите дополнительный кабель СеИЕТ Чтобы отсоединить кабель СеЫЕТ возьмитесь за скользящий наконечник и потяните его по направлению к себе Если нообгоАлю уфхмиль или ршмямини лбол С МЕТ остли йпось жЗелои увпкипалеи ССЛЗИ 2 5 и или ССЛ 52 0 6 и либо разветвителей ССА Я9 Эти екпмтнлфьт приобрести ответам Н фиихвОлс кзбелзи ремз илгагоатт омгххжй Охюп 5 ЕСЛИ предохранитель основного источника питания автомобиля имеет номинал 15 А или менее следует приобрести автомобильный кабель способный выдержать 15 А и подключить основной блок непосредственно к аккумулятору Это гарантирует работо способность аппарата Следует иметь в виду что во избежание неисправностей предохранитель должен устанавливаться на расстоянии не более 30 см от клеммы аккумулятора Примечание 1 В некоторых случаях может потребоваться доработка центральной панели обрезка или наращивание Примечание 2 Если мешают уголки установочных кронштейнов подогните и выровняйте их клещами или подобным инструментом Примечание 3 Если снятые винты нужно установить на место очистите винты и места установки 4 СНЯТИЕ ОСНОВНОГО БЛОКА 1 Снимите съемную панель управления СПУ Указания по снятию СПУ приведены в руководстве по эксплуатации 2 Снимите внешний щиток надавив на него 42 см рис 14 Для автомобилей VW и Audi 3 Вставьте и закрепите съемочные пластины 4 Потянув на себя съемочные пластины извлеките основной блок см рис 15 1 Для автомобилей VW и Audi измените местоположение предохранителя как показано на рис 17 2 Если аппаратура устанавливается в Volkswagen модели 1998 г или более новые следует обрезать провод автомобильной антенны подключенный к клеммам А 5 i и h Если провод не обрезать возможен пробой Поспе обрезания провода иэоли руйте оба его конца h со стороны разъема ISO i со стороны основного блока с помощью изоленты во избежание короткого замыкания См рис 18 ЛЬслдр мры обрвзвгтъ 6 проход от ляху уяяторв СУПОХМХ JTV хг х 3 Если основной блок подключается и ко внешнему усилителю подключите к выводу REMOTE усилителя ранее обрезанный провод со стороны разъема 43
