Denon AVR-1707 S [17/63] Подсоединение других источников

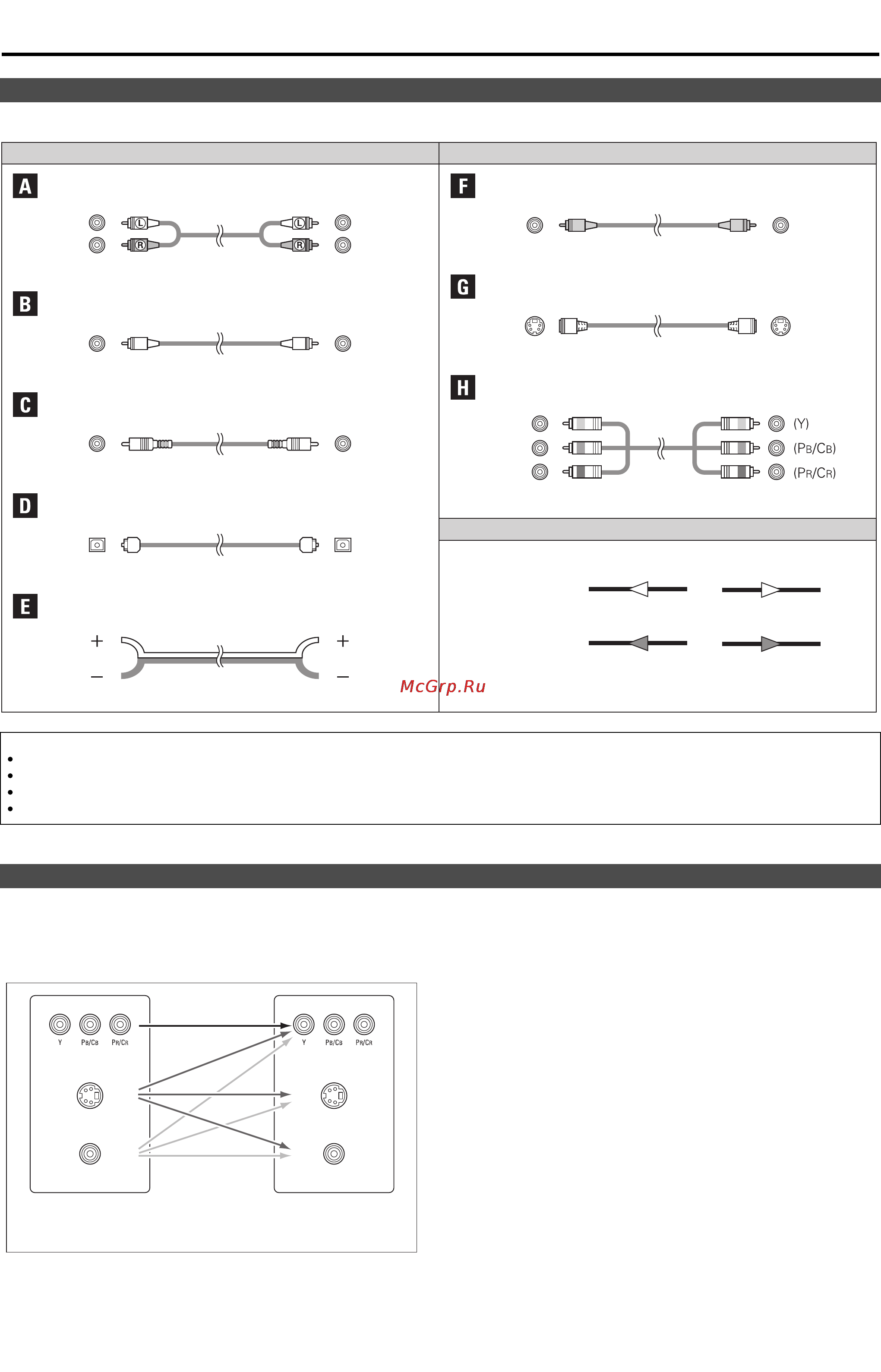

![Denon AVR-1707 S [17/63] Подсоединение других источников](/views2/1138159/page17/bg11.png)
13
Подсоединение других источников
Идентификация кабелей
Схемы соединений, приводимые далее, предполагают использование следующих соединительных кабелей (в комплект поставки не входят).
Аудиокабель Видеокабель
Аналоговые соединения (стерео)
(Белый)
(Красный)
Кабель со штекерами
Аналоговые соединения (моно, для сабвуфера)
Кабель со штекерами
Цифровые соединения (коаксиальный)
(Оранжевый)
Коаксиальный кабель (кабель со штекерами, 75 Ом)
Цифровые соединения (волоконнооптический)
Волоконнооптический кабель
Соединения акустических систем
Акустический кабель
Видеосоединения
(Желтый)
Видеокабель (кабель со штекерами, 75 Ом)
Соединения SVideo
Кабель SVideo
Компонентные видеосоединения
(Зеленый)
(Синий)
(Красный)
Компонентный видеокабель
Направление сигнала
Аудиосигнал
ВХОД ВЫХОД ВХОД ВЫХОД
Видеосигнал
ВХОД ВЫХОД ВХОД ВЫХОД
ПРИМЕЧАНИЕ:
Не подсоединяйте шнур питания к сетевой розетке до тех пор, пока не будут выполнены все соединения.
При выполнении соединений также сверяйтесь с инструкциями по эксплуатации других компонентов.
Следите за тем, чтобы каналы были соединены правильно (левый с левый, правый с правым).
Выполнение соединений при включенном питании может привести к появлению гула или шумов.
Функция преобразования видеосигналов
Подаваемые на вход ресивера AVR1707 композитные видеосигналы и сигналы формата SVideo подвергаются взаимному преобразованию, в результате которого повы
шается качество изображения.
Поток видеосигналов
(Компонентные
видеоразъемы)
(Разъем SVideo)
(Композитный
видеоразъем)
Входные разъемы
ресивера
Выходные разъемы
ресивера
(Компонентные
видеоразъемы)
(Разъем SVideo)
(Композитный
видеоразъем)
