ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
Проекционный экран постоянного натяжения Onyx фирмы Draper
Список технических средств и комплектующих
деталей экрана Onyx
Подготовка рамы
1. Расчистите место и разместите сборку рамы лицевой стороной вниз.
Вставьте пластмассовые уголки по углам теснения алюминиевой рамы, как
показано на рисунках 1 – 4. Привинтите каждый уголок к раме крепежными
винтами #10-24, проходящими через отверстие в пластмассовом уголке и
через круглый слот в теснении алюминиевой рамы.

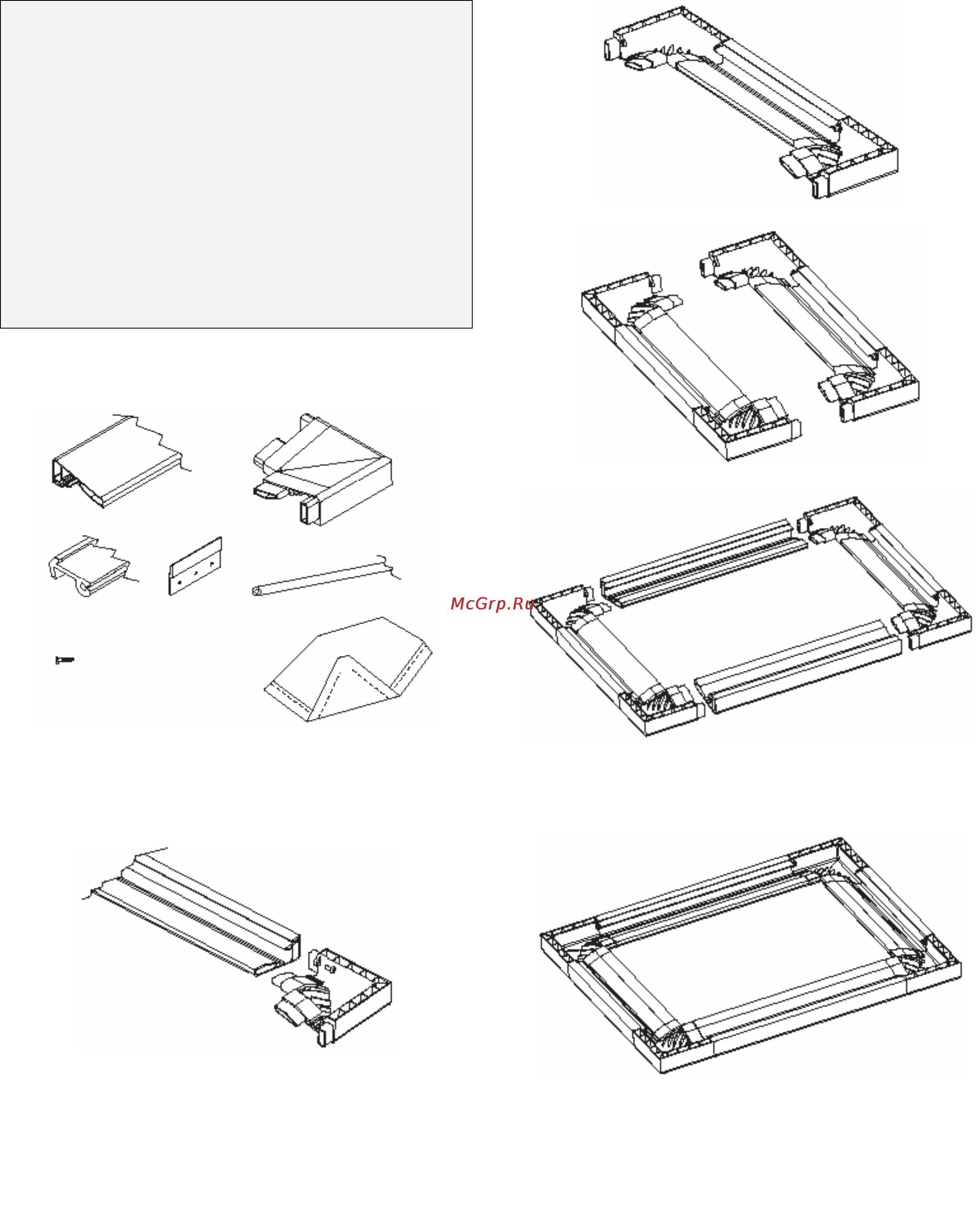

Рис. 1
Рис. 2
Рис. 3
Рис. 4
2. Привинтите уголки к теснению алюминиевой рамы оставшимися четырьмя
винтами. Убедитесь, что все четыре (4) пластиковых уголка прикреплены
по длине к теснению алюминиевой рамы и все восемь (8) крепежных
винтов затянуты (см. рис. 5)
Примечание: Не следует перетягивать крепежные винты.
Рис. 5
(Продолжение на стр. 2)
Если вы столкнетесь с какими-либо трудностями при установке или
обслуживании экрана Onyx,, обратитесь к своему дилеру или в компанию
Draper Inc., Spiceland, Indiana, по тел. (765)987-7999 или по электронной почте
draper@draperinc.com.
Внимание!
1. Внимательно прочтите инструкцию перед началом работы.
2. Точно следуйте всем указаниям. При несоблюдении инструкции
гарантия теряет силу.
3. Обеспечьте свободный доступ к экрану, чтобы его можно было убрать
в случаях повреждения его полотна или необходимости проведения
какого-либо другого технического обслуживания.
4. Экран при установке нужно выровнять горизонтально (используя
ватерпас).
5. Не прикрепляйте ничего к раме экрана или к проекционной
поверхности экрана.
6. Проверьте наличие всех комплектующих деталей (см. список
комплектующих, приведенный ниже, и схему с пространственным
разделением на стр.2)
7. Требующиеся инструменты: средняя (#2) отвертка Philips
(рекомендуемая длина рукоятки не менее 6 дюймов). Дополнительные
инструменты: плоская отвертка или маленький шпатель.
8. Ответственность за обеспечение надлежащих технических средств
для монтажа несет установщик.
ПРИМЕЧАНИЕ: Перед поставкой экран прошел полный контроль и
испытания в заводских условиях и квалифицирован как пригодный к
эксплуатации.
Теснения рамы - 4
Уголки рамы - 4
Держатели поверхности - 4
Z-образные
кронштейны – 2
Пластмассовые трубки - 4
Крепежи – 8 #10-24
Просмотровая поверхность – 1
Задняя сторона
Передняя
сторона
Содержание
- Внимание 1
- Инструкция по установке и эксплуатации 1
- Подготовка рамы 1
- Примечание 1
- Проекционный экран постоянного натяжения onyx фирмы draper 1
- Список технических средств и комплектующих деталей экрана onyx 1
- Выравнивание поверхности на сборке рамы 2
- Подготовка поверхности 2
- Установка экрана на стену 2
