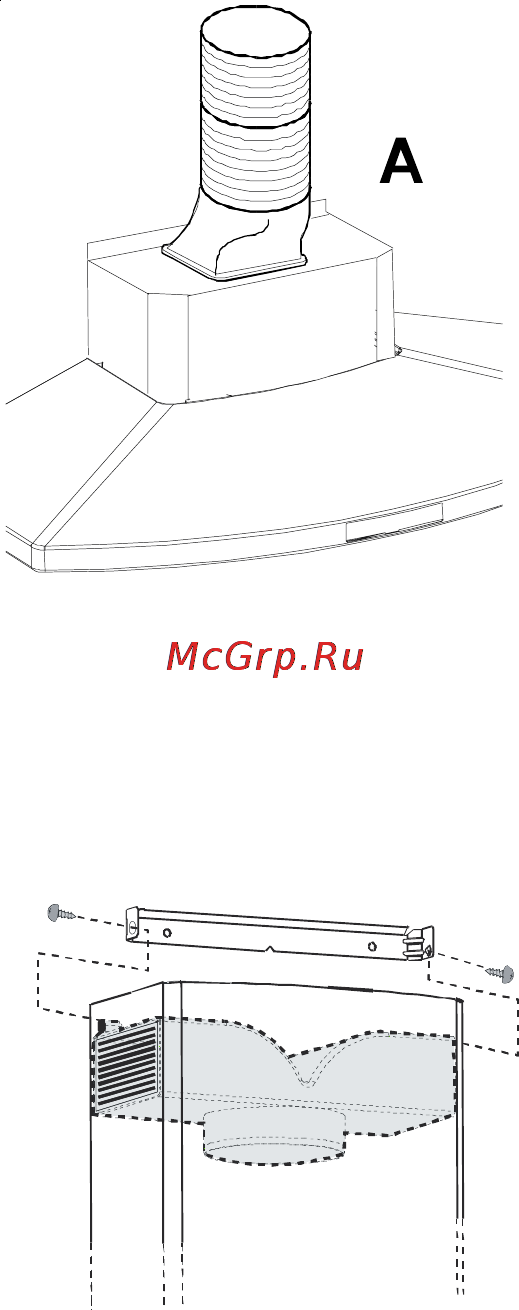

Описание прибора Прибор поставляется готовым к работе в режиме вытяжной вентиляции однако его можно также настроить для работы в режиме рециркуляции установив угольный фильтр Для этого Вам потребуется оригинальный угольный фильтр Electrolux его можно приобрести в авторизованном сервисном центре Electrolux Только для EFC 9408 Внимание Данная модель поставляется с уже установленным угольным фильтром Работа прибора в режиме вытяжной вентиляции В этом режиме дым выводится наружу через шланг который должен подключаться к соединительному фланцу А Рис 1 Для получения наилучших результатов функционирования шланг должен иметь диаметр равный диаметру выпускного отверстия Рис 1 Работа прибора в режиме рециркуляции Воздух пропускается через угольный фильтр и возвращается на кухню через вентиляционную решетку на лицевой панели Для очистки воздуха оригинальный угольный см раздел Аксессуары Вам потребуется фильтр Electrolux При помощи 2 шурупов диаметром 2 9 х 13 мм установите дефлектор Рис 2 По желанию местоположение дымохода можно изменить элементов Рис 2 При использовании прибора в режиме рециркуляции воздуха дымоход должен быть закреплен сверху а вентиляционные решетки должны располагаться по бокам 5
