Alto EQU215 [9/14] Установка коммутация

ОБРАТИТЕ ВНИМАНИЕ: можно использовать разные типы входов и выходов,

однако одновременно только один комплект. Детальное описание коммутации

приводится в параграфе 4.2 Звуковая коммутация.

18. Рычаг Ground Lift (разъединение земли электропитания и шасси)

Используется для физического разрыва земли электропитания и шасси прибора. Если

обнаружится, что эквалайзер является источником фона в результате петли заземления, этот

рычаг надо поставить в положение «lift».

19. Fuse/Voltage (Держатель предохранителя/

селектор напряжения)

Данное устройство может работать от сети напряжением 110 или 220 В. Перед началом

эксплуатации убедитесь, что местное напряжение соответствует указанному на держателе

предохранителя.

ВНИМАНИЕ: плавкий предохранитель защищает блок питания устройства. Его замену,

необходимую в случае поломки или изменения напряжения, может осуществлять только

квалифицированный специалист. Если предохранитель перегорает после замены, прекратите

использование устройства и обратитесь в сервисную службу.

На держателе предохранителя, расположенном над разъемом шнура питания на задней

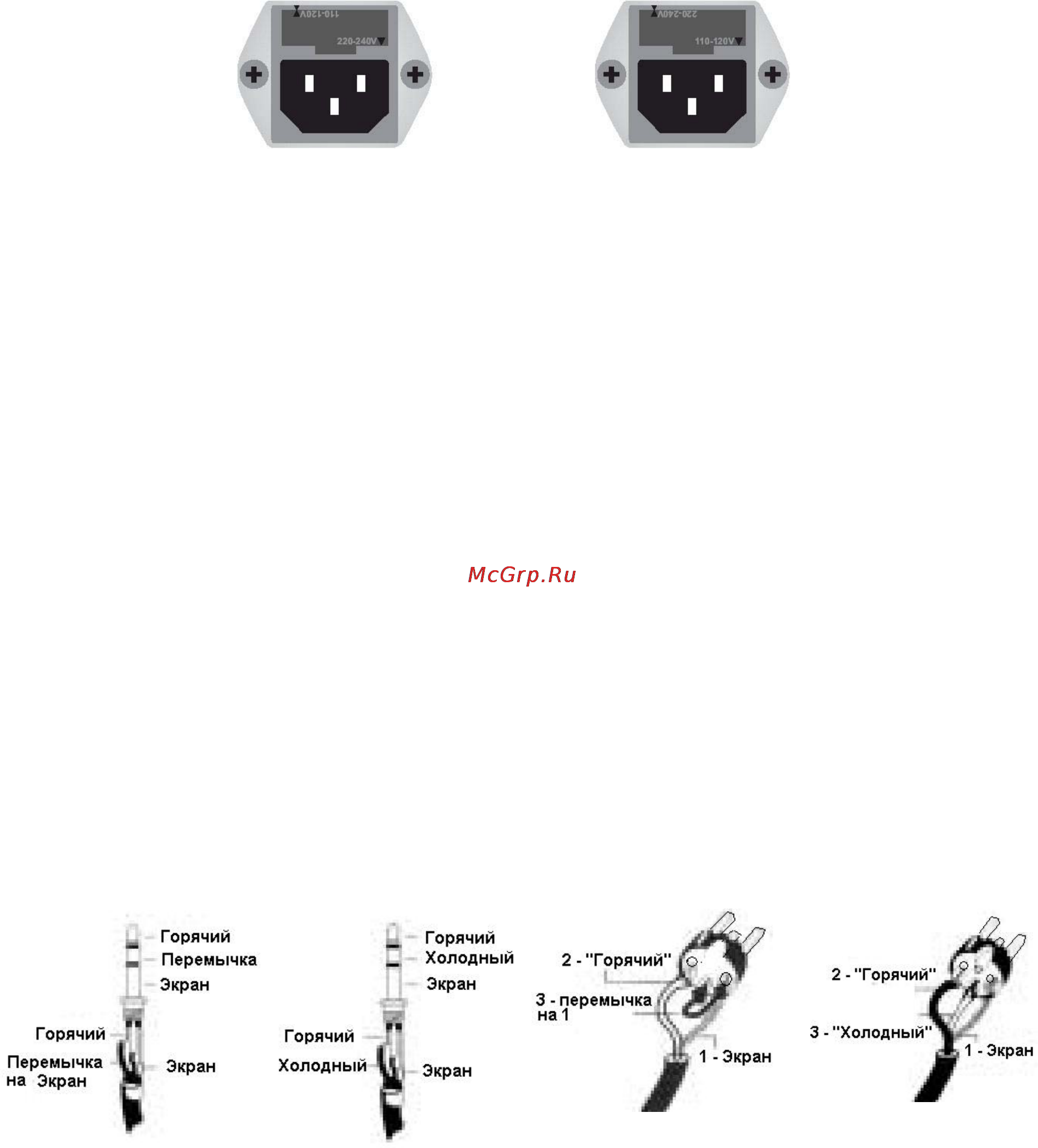

панели, имеются три маркера в виде стрелок (▲,▼см. рисунок), два из них противоположно

направленные. Рабочее напряжение устройства соответствует значению, напечатанному

рядом с этими маркерами.

Для изменения напряжения, потяните держатель предохранителя на себя и поверните на 180

градусов, затем снова впихните внутрь.

20. АС (Гнездо для шнура электропитания)

Используется со входящим в комплект поставки шнуром. Никогда не втыкайте шнур до того, как

убедиться в соответствии напряжений - указанного на держателе предохранителя и местной

септи.

4. УСТАНОВКА & КОММУТАЦИЯ:

4.1 Подключение электропитания

Перед включением, убедитесь, что в графическом эквалайзере серии EQU корректно установлено

рабочее напряжение, корректно осуществлена коммутация. Вставьте разъем шнура

электропитания в гнездо АС на задней панели, а также в электрическую розетку.

Включите электропитание, нажав кнопку POWER ON/OFF на лицевой панели.

4.2 Звуковая коммутация

В графических эквалайзерах ▲LTO серии EQU имеются два типа коммутационных разъемов –

балансные XLR и 1/4" TRS Phone Jack. Что позволяет применять устройство в различных

областях без потери уровня сигнала. Эквалайзеры можно использовать как с отдельными

инструментами. Подключив их в канальные разрывы микшерного пульта, так и на весь микс,

подключив «в линию» между микшером и усилителем мощности.

- Конфигурация проводов

Как 1/4" TRS (Tip-Ring-Sleeve), так и XLR разъемы могут быть распаяны в балансной и

небалансной конфигурации, что определяется конкретными вариантами звуковых систем.

Пожалуйста, воспользуйтесь для распайки приведенными примерами:

1/4" TRS 1/4" TRS XLR XLR

несимметричный вход симметричный вход несимметричный вход симметричный вход
