2.4
Отсоединение рычага/подставки
(для настенного монтирования VESA)
Отсоединяемая подставка LCD-монитора серии MW221/MW201 специально
предназначена для настенного монтирования VESA.
Для отсоединения рычага/подставки
:
1.
Снимите заднюю крышку
.
2.
Нажмите одной рукой Кнопку 1 на рычаге/подставке, а второй рукой
одновременно поднимите монитор.
3.

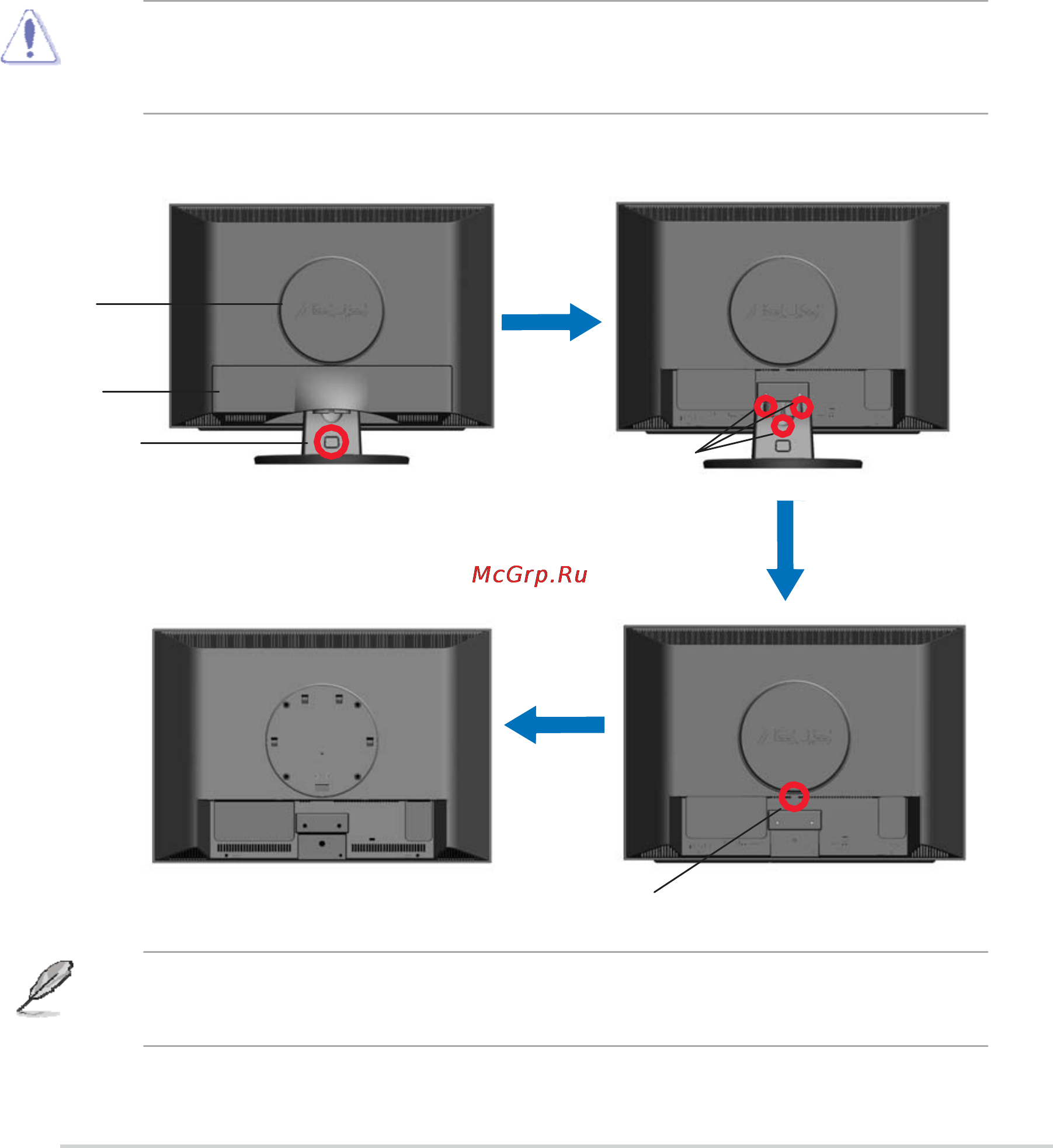

Опустив монитор передней частью вниз к столу, посредством отвертки
удалите три винта на рычаге/подставке, как показано на
нижеприведенном рисунке.
4.
Нажмите Кнопку 2 для удаления крышки VESA.
•
Рекомендуется накрыть поверхность стола мягкой тканью во избежание
повреждения монитора.
Крышка
VESA
Задняя
крышка
Кнопка
1
Винты
Кнопка
2
Комплект настенного монтирования VESA (100 мм x 100 мм) приобретается
отдельно.
Серия MW221/MW201Жидкокристаллический монитор
2-3
