50

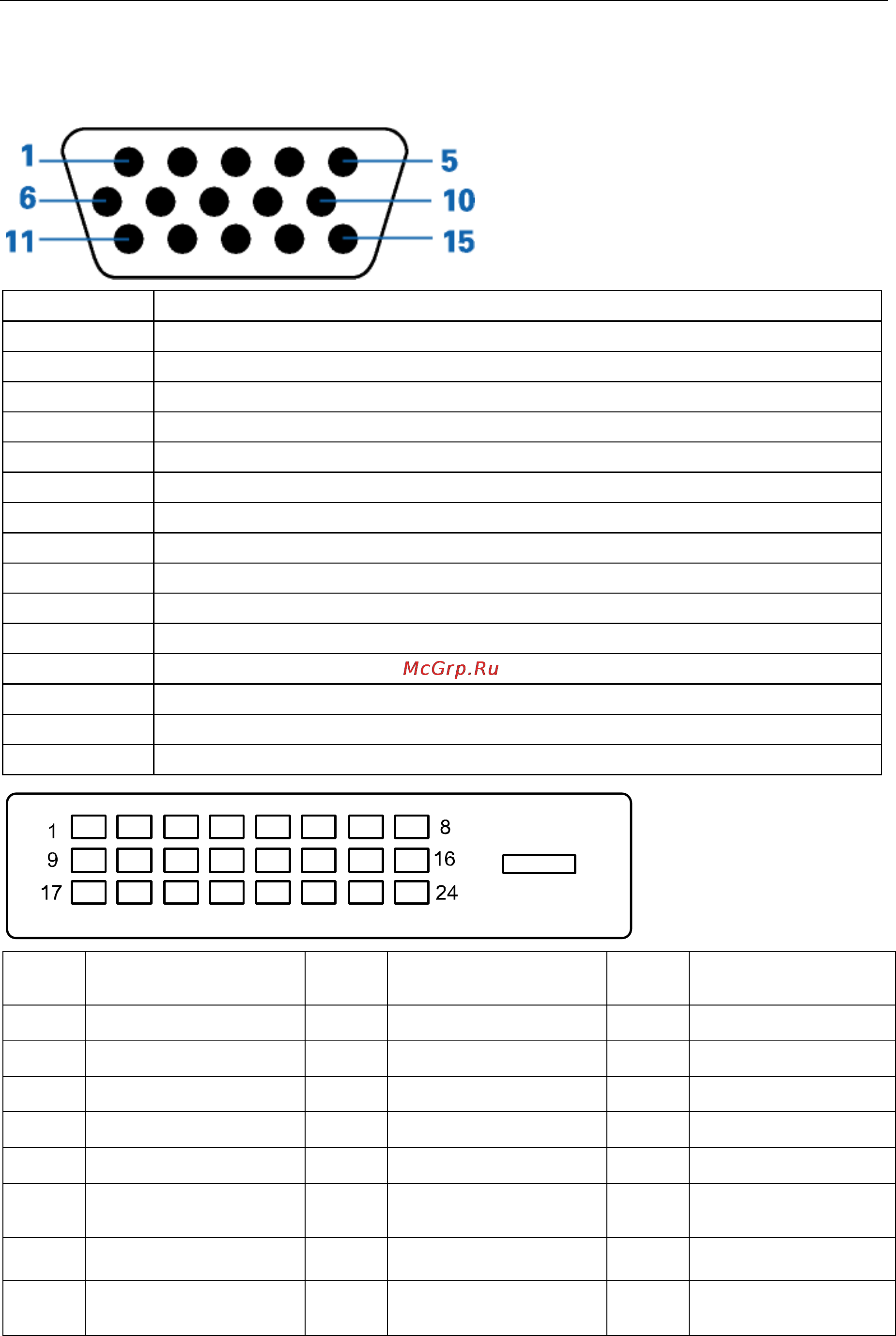

Haзнaчeниe кoнтaктoв
Номер контакта 15-контактный разъем сигнального кабеля
1 Видео - Красный
2 Видео - Зеленый
3 Видео - Синий
4 GND (заземление)
5
Детектирующий кабель
6 Земля - Красный
7 Земля - Зеленый
8 Земля - Синий
9 +5V
10
GND (заземление)
11 GND (заземление)
12 Данные DDC
13 Гориз. синхр.
14 Верт. синхр.
15 Частота DDC
№
контакта
Наименование сигнала
№
контакта
Наименование сигнала
№
контакта
Наименование сигнала
1 Данные TMDS 2- 9 Данные TMDS 1- 17 Данные TMDS 0-
2 Данные TMDS 2+ 10 Данные TMDS 1+ 18 Данные TMDS 0+
3 Экран данных TMDS 2/4 11 Экран данных TMDS 1/3 19 Экран данных TMDS 0/5
4 Данные TMDS 4-/Не исп. 12 Данные TMDS 3-/Не исп. 20 Данные TMDS 5-/Не исп.
5 Данные TMDS 4+/Не исп. 13 Данные TMDS 3+/Не исп. 21 Данные TMDS 5+/Не исп.
6 Тактовый сигнал DDC 14 Питание + 5 В 22
Экран тактового сигнала
TMDS
7 Данные DDC 15 Детектирующий кабель DVI 23 Тактовый сигнал TMDS +
8 Не исп. 16
Обнаружение "горячего"
подключения
24 Тактовый сигнал TMDS -
