16
2 Изучение частей компьютера

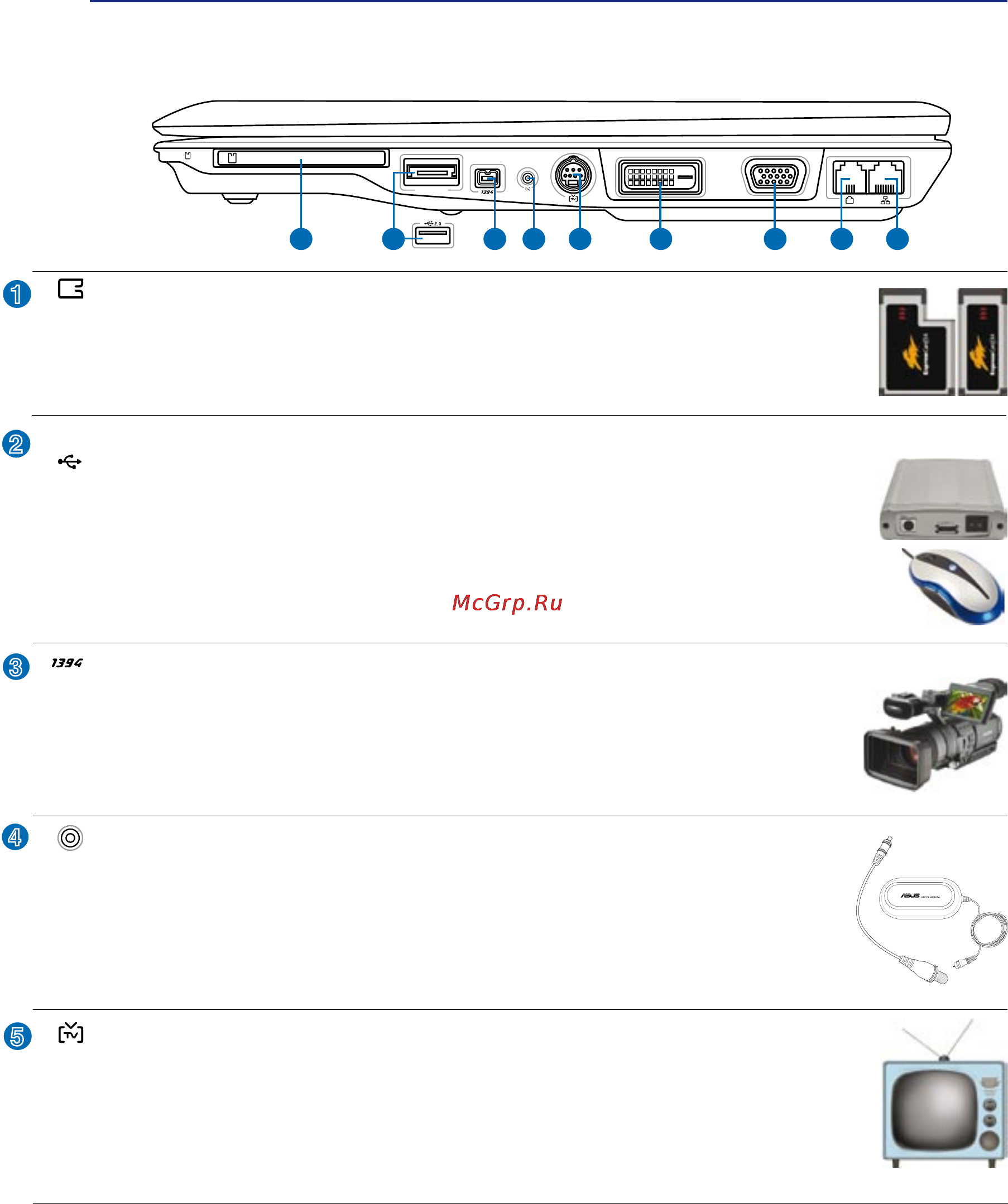

Правая сторона
На диаграмме внизу изображены компоненты правой стороны портативного компьютера.
Разъем ExpressCard
Один 26-ти контакный разъем Express card позволяет установить одну карту ExpressCard/
34мм или одну ExpressCard/54мм. Этот новый интерфейс работает быстрее, т.к. вместо
параллельной шины, используемой в разъеме PC card, использует последовательную шину
PCI Express. (Не совместим с предыдущими картами PCMCIA.)
Порт E-SATA или USB (2.0/1.1) (зависит от модели)
Внешний SATA или eSATA позволяет подключать Serial-ATA устройств, изначально
предназначенные для использования внутри компьютера. Он в шесть раз быстрее чем
существующие USB 2.0 и 1394 и также поддерживает возможность “горячего“ подключения.
Универсальная последовательная шина (USB) поддерживает различные USB-совместимые
устройства, такие, как клавиатура, устройства управления курсором, видеокамеры, модемы,
жёсткие диски, принтеры, мониторы и сканеры, подключающиеся последовательно со
скоростью до 12 Мбит/с (USB 1.1) и 480 Мбит/с (USB 2.0).
Порт 1394 (на некоторых моделях)
IEEE1394 - это высокоскоростная последовательная шина, похожая на SCSI, но с более
простыми разъемами и возможностью горячего подключения, как у USB. Интерфейс
IEEE1394 поддерживает передачу данных со скоростью 100-400 Mбит/c и может
поддерживать до 63 устройств на одной шине. IEEE1394 также используется в цифровой
аппаратуре класса “high-end” и имеет маркировку “DV” (порт для цифрового видео).
Антенный вход (на некоторых моделях)
Антенный вход предназначен для приема телевизионного сигнала и, в некоторых моделях, для
УКВ (FM) радиосигнала и позволяет использовать входящую в комплект антенну цифрового ТВ/
радио или входной сигнал платного телевещания. Входящая в комплект антенна может принимать
цифровой телевизионный сигнал или FM-радиосигнал. Кабельное телевидение позволяет вам
принимать цифровое TV, аналоговое TV или FM радио в зависимости от оплаченных услуг.
Примечание: для подключения к коаксиальным разъемам используйте поставляемый адапдер.
Порт TV-Out (на некоторых моделях)
Порт TV-Out – это разъем S-видео, который позволяет перенаправлять изображение с
экрана портативного компьютера на телевизор или видеопроектор. Вы можете определить,
как осуществляется вывод – одновременно на два монитора или только на один из них.
Используйте кабель S-видео (не входит в поставку) для работы с высококачественными
мониторами или используйте входящий в поставку адаптер S-Video - RCA (“тюльпан”) для
вывода изображения на стандартные видео устройства. Этот порт поддерживает форматы NTSC и PAL.
1
EXPRESS
EXPRESS
E- SATA
DV I
1 53
86 7 9
4
2
5
3
4
2
2.0
E-SATA
