Русский

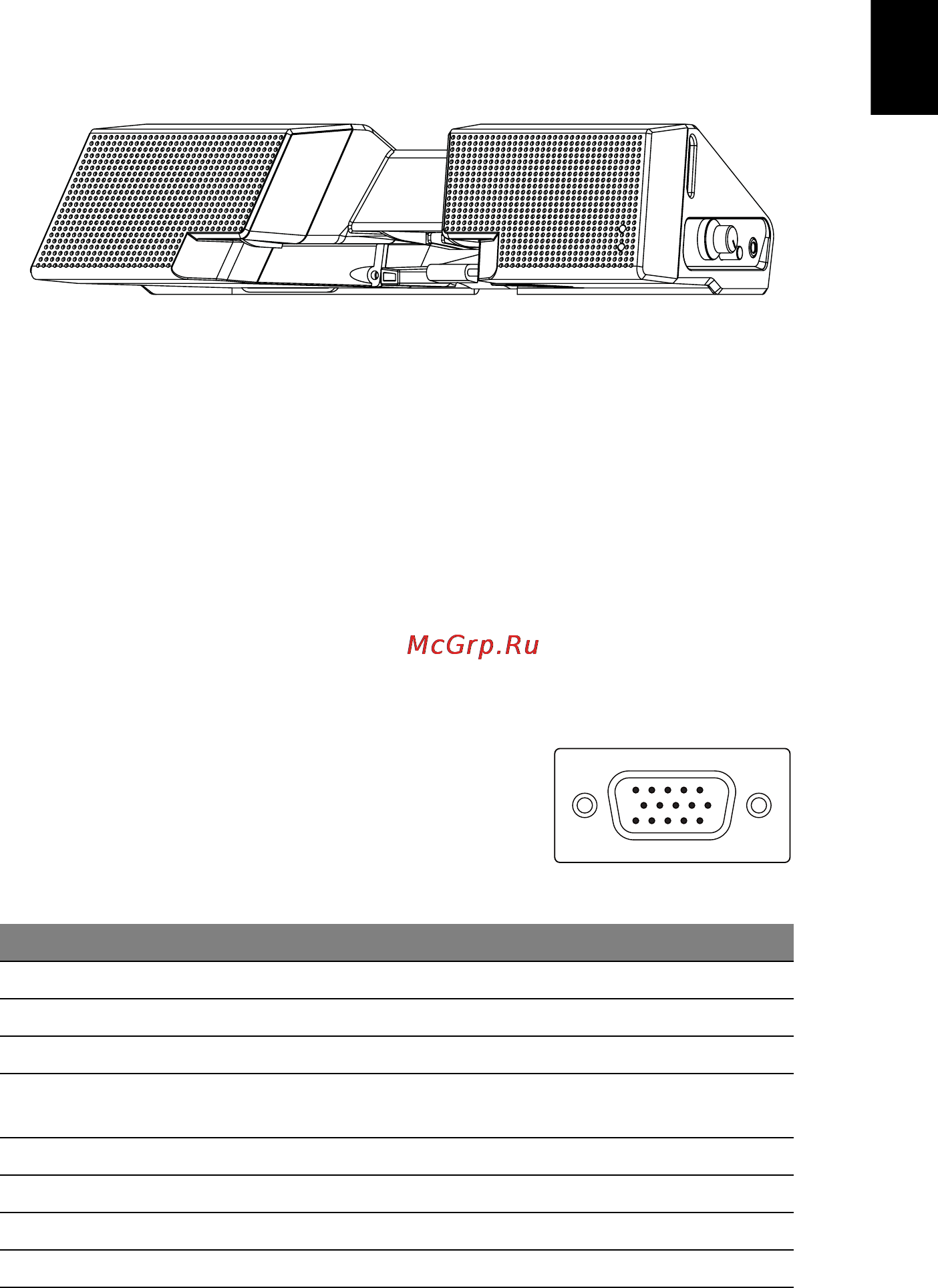

Подсоединение док-станции

(для определенных моделей)

Найдите разъем док-станции на задней стенке и подключите к нему док-станцию.

DDC (Display Data Channel - Канал данных

дисплея)

Для облегчения процесса установки монитор готов к автоматическому

подключению к вашей системе ("включай и работай") в том случае, если ваша

система также поддерживает протокол DDC. DDC - это протокол передачи

сигналов, посредством которого монитор автоматически информирует главную

систему о своих возможностях, например, о поддерживаемом разрешении и

соответствующей частоте синхронизации. Монитор поддерживает стандарт

DDC2B.

Назначение контактов разъема

15-контактный сигнальный кабель

цветного дисплея

КОНТАКТ № Описание КОНТАКТ № Описание

1 Красный 9+5 В

2 Зеленый 10 Логическая земля

3 Синий 11 Земля монитора

4 Земля монитора 12 DDC-последовательные

данные

5 DDC-обратный провод 13 Строчная синхронизация

6R-земля 14 Кадровая синхронизация

7G-земля 15 DDC-тактовый сигнал

8B-земля
