Acer X193HQB [10/25] Назначение контактов коннектора
![Acer X193HQB [10/25] Назначение контактов коннектора](/views2/1139558/page10/bga.png)
RU-9

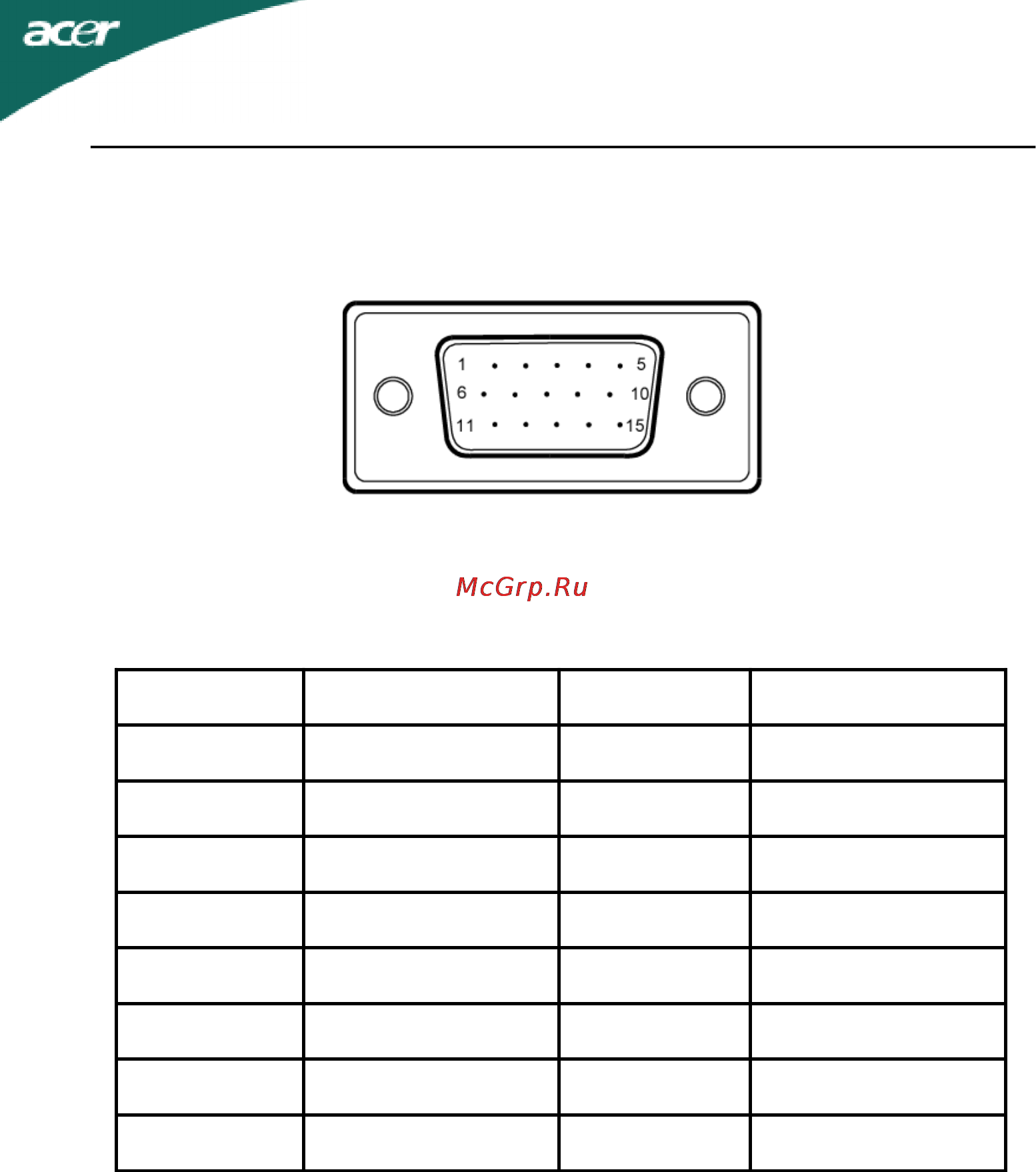

НАЗНАЧЕНИЕ КОНТАКТОВ КОННЕКТОРА
15-контактный сигнальный кабель цветного дисплея
КОНТАКТ №ОПИСАНИЕКОНТАКТ №ОПИСАНИЕ
1. Красный 9.+5V
2. Зеленый 10.Logic Ground
3. Синий 11.Monitor Ground
4.Monitor Ground12.DDC-Serial Data
5.DDC-return13.H-Sync
6.R-Ground14.V-Sync
7.G-Ground15.DDC-Serial Clock
8.B-Ground
