![Sharp CD-M4000WR [11/36] Подсоединение компонентов системы](/views2/1000140/page11/bgb.png)
8
r01_cdm4000w(01_10)60.fm02/4/25
CD-M4000WR

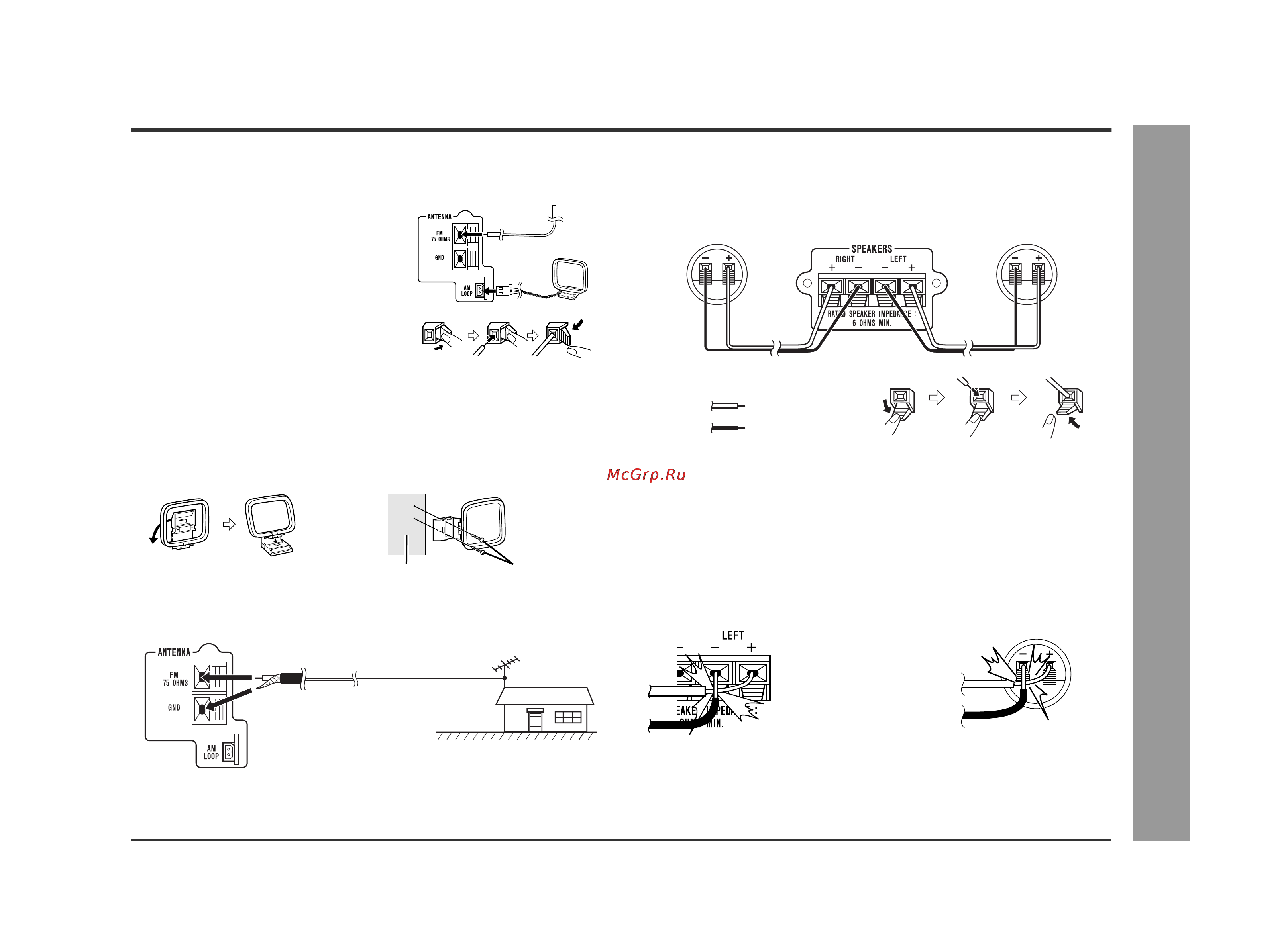

Подсоединение антенны
Примечание:
Размещение антенны на аппарате или вблизи проводов питания переменного
тока может вызывать помехи. Для наилучшего приема размещайте антенну
подальше от аппарата.
Установка рамочной АМ-антенны:
Внешняя УКВ-антенна:
Используйте внешнюю УКВ-антенну в случае, если необходим более
качественный прием. Проконсультируйтесь по этому вопросу с продавцом.
Примечание:
Если требуется использовать внешнюю УКВ-антенну, отсоедините
прилагаемую УКВ-антенну.

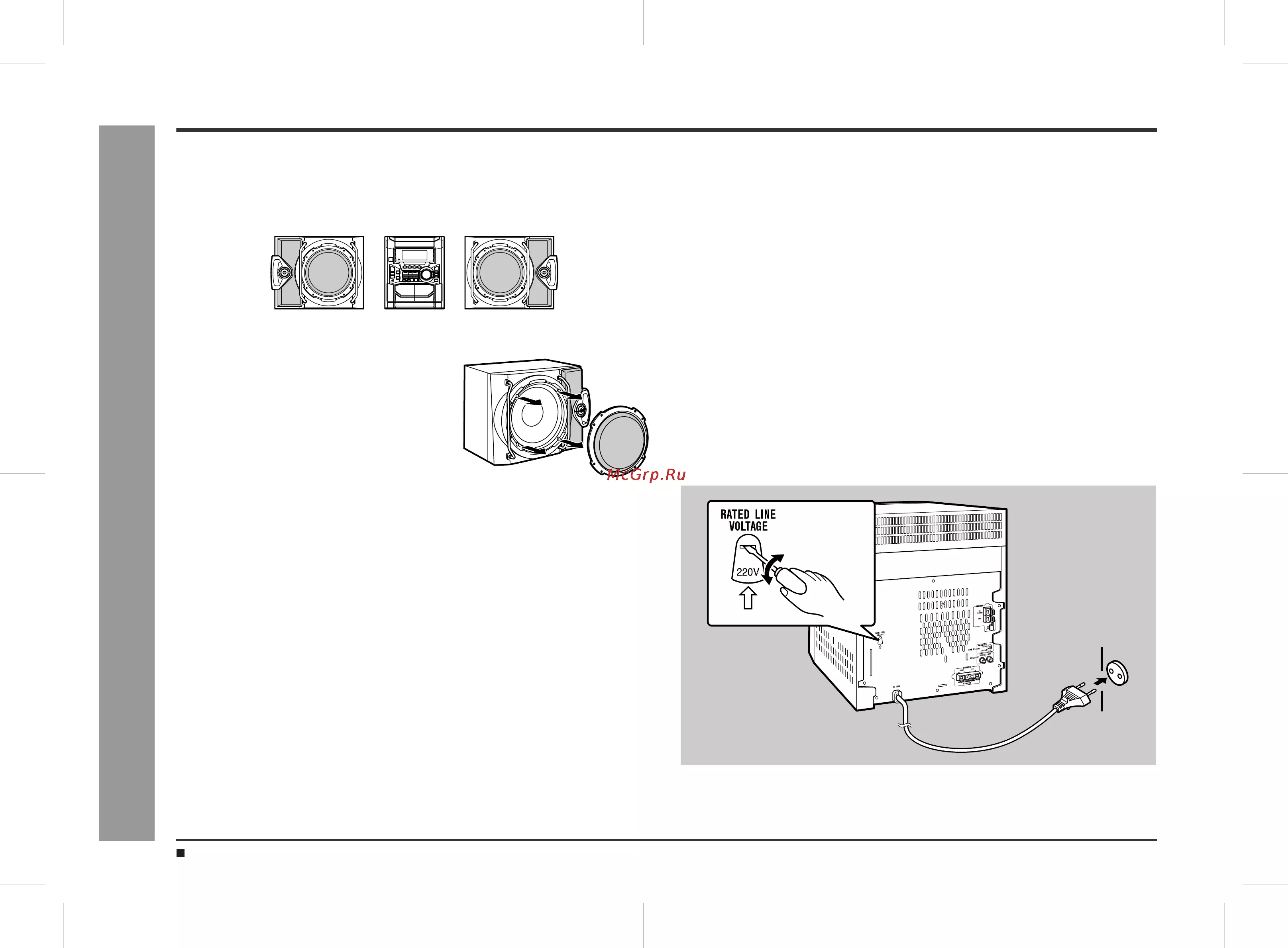

Подсоединение акустической системы
Подсоедините чёрный провод к отрицательной клемме (–), а красный провод –
к положительной клемме (+).
Внимание:
Подсоедините провода сначала к колонкам с громкоговорителями, а
затем к аппарату.
Используйте акустические системы с импедансом не менее 6 Ом, иначе
аппарат может повредиться.
Не путайте правый и левый каналы. Правая колонка находится с правой
стороны, когда Вы обращены к аппарату лицом.
Не допускайте соприкосновения оголенных проводов.
Не допускайте попадания предметов в канал отражателя низких частот.
Не садитесь и не становитесь на колонки. Это может привести к травме.
Прилагаемая УКВ-антенна:
Подсоедините провод УКВ-антенны к гнезду
с надписью FM 75 OHMS (УКВ 75 Ом) и
найдите положение антенны, при котором
принимаемый сигнал максимален.
Прилагаемая рамочная АМ-антенна:
Вставьте разъем рамочной АМ-антенны в
гнездо AM LOOP. Выберите такое положение
рамочной АМ-антенны, при котором
принимаемый сигнал максимален. Установите
рамочную АМ-антенну на полке или в другом
подходящем месте, либо прикрепите ее к
стойке или стене винтами (не прилагаются).
< Сборка >< Прикрепление к стене >
Стена
Винты (не прилагаются)
Внешняя
УКВ-антенна
Коаксиальный
кабель 75 Ом
Правая колонка Левая колонка
Неправильно Неправильно
Красный
Черный
Подготовка к эксплуатации
- Подсоединение компонентов системы -
