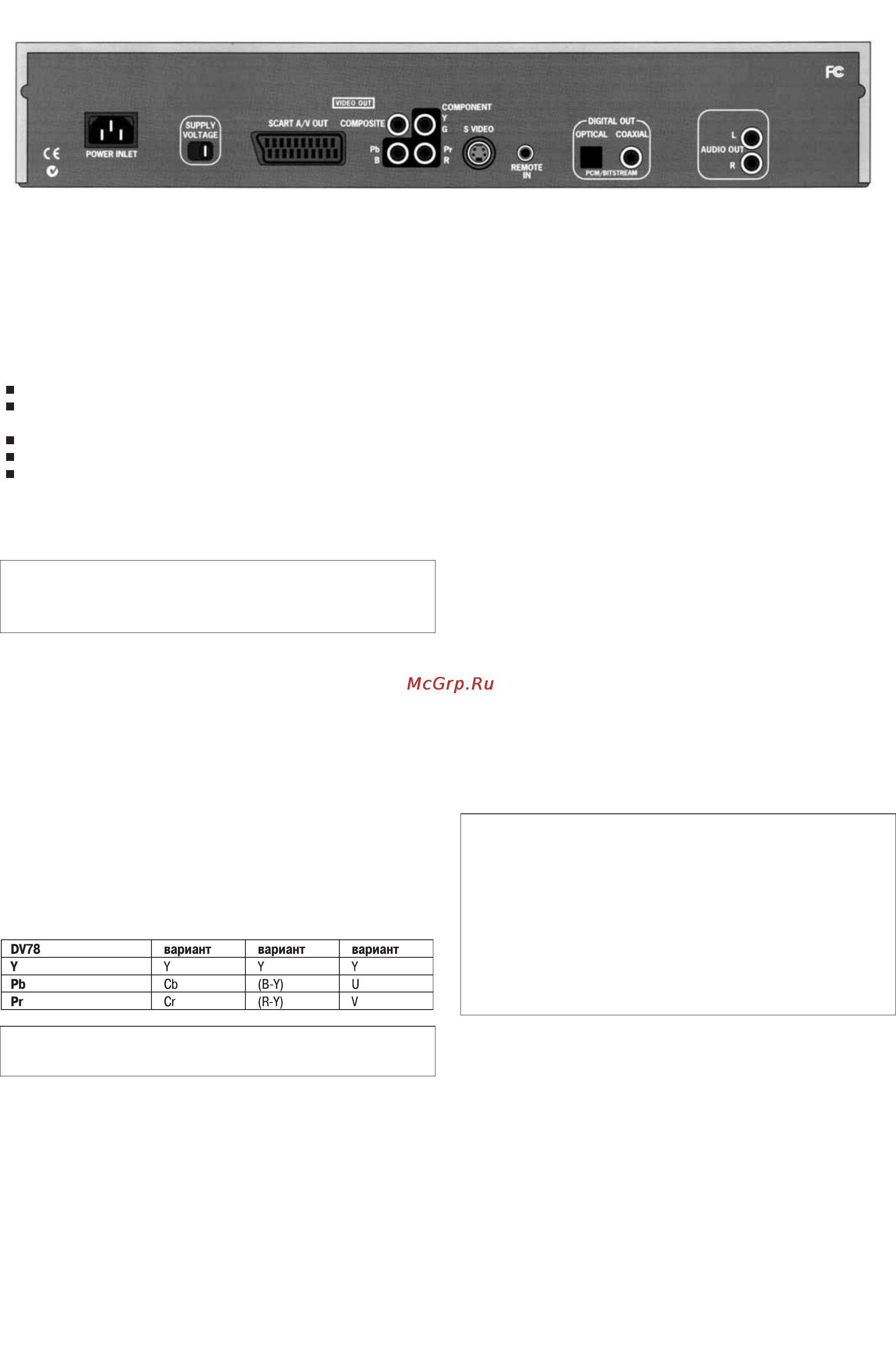

4
Место для расположения проигрывателя
Проигрыватель DV78 следует располагать на горизонтальной поверхности (чтобы
обеспечить устойчивость) в месте с достаточной вентиляцией.
Соединение выходов: Видеовыход
Чтобы иметь возможность смотреть изображение, воспроизводимое проигрывате
лем, нужно соединить один из видеовыходов DVD проигрывателя с телевизором,
монитором или проектором. Проигрыватель DV78 имеет 5 видеовыходов:
Видеовыход составного сигнала «Сomponent video»
Видеовыход сигнала в RGB формате (разложение видеосигнала по трем цвет
ным составляющим: красный, зеленый, голубой)
Выход сигнала изображения «Svideo»
Выход полного сигнала изображения «Composite video»
Выходы составного видео сигнала с прогрессивной разверткой 525Р (480Р) и
625Р (576Р).
При подключении проигрывателя нужно использовать какойлибо один из пере
численных видеовыходов. Выберите тот тип разъема, который поддерживается Ва
шим телевизором.
Необходимо отметить, что данную модель DVD проигрывателя можно подключить к
телевизору через другое устройство, например, AVресивер, если это устройство
может обрабатывать видеосигнал соответствующего формата. Инструкции по со
единению проигрывателя DVD, AVресивера и телевизора должны быть представ
лены в руководстве по эксплуатации AVресивера.
Видеовыход составного (компонентного) сигнала
«Сomponent video»
Для соединения трех выходов «Y», «РЬ», «Рг» составного сигнала изображения DVD
проигрывателя с соответствующими входами «Y», «РЬ», «Рг» телевизора исполь
зуются три специальных кабеля. Убедитесь в том, что кабели пригодны для пере
дачи данного видеосигнала и имеют одинаковую длину. В некоторых случаях может
использоваться другое обозначение разъемов составного видеосигнала. Для поис
ка соответствия между обозначением, используемым на задней панели DVD проиг
рывателя DV78 и вариантами обозначений, которые могут быть на Вашем телеви
зоре, используйте представленную ниже таблицу.
Установка
Примечание: Если Ваш телевизор не поддерживает ни один из вышеперечис
ленных выше видеостандартов, то, возможно, настало время Вам приобрести
новый телевизор!
RGB выход
Видео сигнал в формате RGB может поступать как на разъем типа SCART так и на
разъемы составного/RGB сигнала. Сигнал формата RGB позволяет получить изоб
ражение по качеству равное изображению, создаваемому компонентным видеосиг
налом. Для соединения выходных разъемов типа SCART или разъемов RGB сигна
ла на DVD проигрывателе со входными разъемами телевизора необходимо
использовать соответствующие кабели. Следует учесть, что если с проигрывате
ля на телевизор сигнал подается в RGB формате, то необходимо также использо
вать синхронизирующий сигнал, поступающий с входа COMPOSITE проигрывателя.
Если для соединения проигрывателя с телевизором Вы используете разъем типа
SCART, то лучше выключить звук динамиков телевизора, так как через разъем SCART
также передается стереофонический звуковой сигнал. Выключение динамиков пре
дотвращает дублирующее воспроизведение звукового сигнала с телевизора.
Управление аудио/видео аппаратурой: с выхода SCART проигрывателя на вход
SCART телевизионного приемника также поступает управляющий сигнал, который
переключает телевизор на воспроизведение сигнала со входа SCART при включе
нии питания DVD проигрывателя DV78. Кроме того, может передаваться управляю
щий сигнал, устанавливающий на широкоформатных телевизорах нужный формат
изображения (16:9 или 4:3), если у телевизионного приемника есть такая функция.
Выход стандарта S$Video
Выход сигнала формата SVideo (также известного как SVHS или Y/C) является
стандартом, используемым в телевизионной технике во всем мире. Соедините
подходящим кабелем SVideo выход DVD проигрывателя DV78 с SVideo входом те
левизора.
Выход стандарта «Сomposite video»
Если в телевизионном приемнике имеется только вход полного видеосигнала Сom
posite video (иногда обозначается как CVBS или просто video), то соедините его с
выходом COMPOSITE проигрывателя при помощи кабелей, пригодных для переда
чи соответствующего видеосигнала.
Примечание: DVD проигрыватели и телевизоры с разъемами составного видео
сигнала в Европе обычно не применяются.
Примечание: DVD проигрыватель не может одновременно использовать выход
составного видеосигнала и выход сигнала в формате RGB. Тип используемого
сигнала определяется в установочном меню. Если использовать любой из этих
сигналов с неправильной установкой в меню, то изображение будет иметь иска
женную цветопередачу (картинка на экране будет окрашена в странные цвета).
Похожий результат может получиться при неправильном соединении трех эле
ментов составного сигнала «Сomponent video». Если используются выходы со
ставного видеосигнала «Сomponent video», то нельзя одновременно использовать
разъем типа «SCART». Точно так же, если применяется разъем типа «SCART», то
нужно отсоединить провода от разъемов составного видеовыхода «Сomponent
video».
