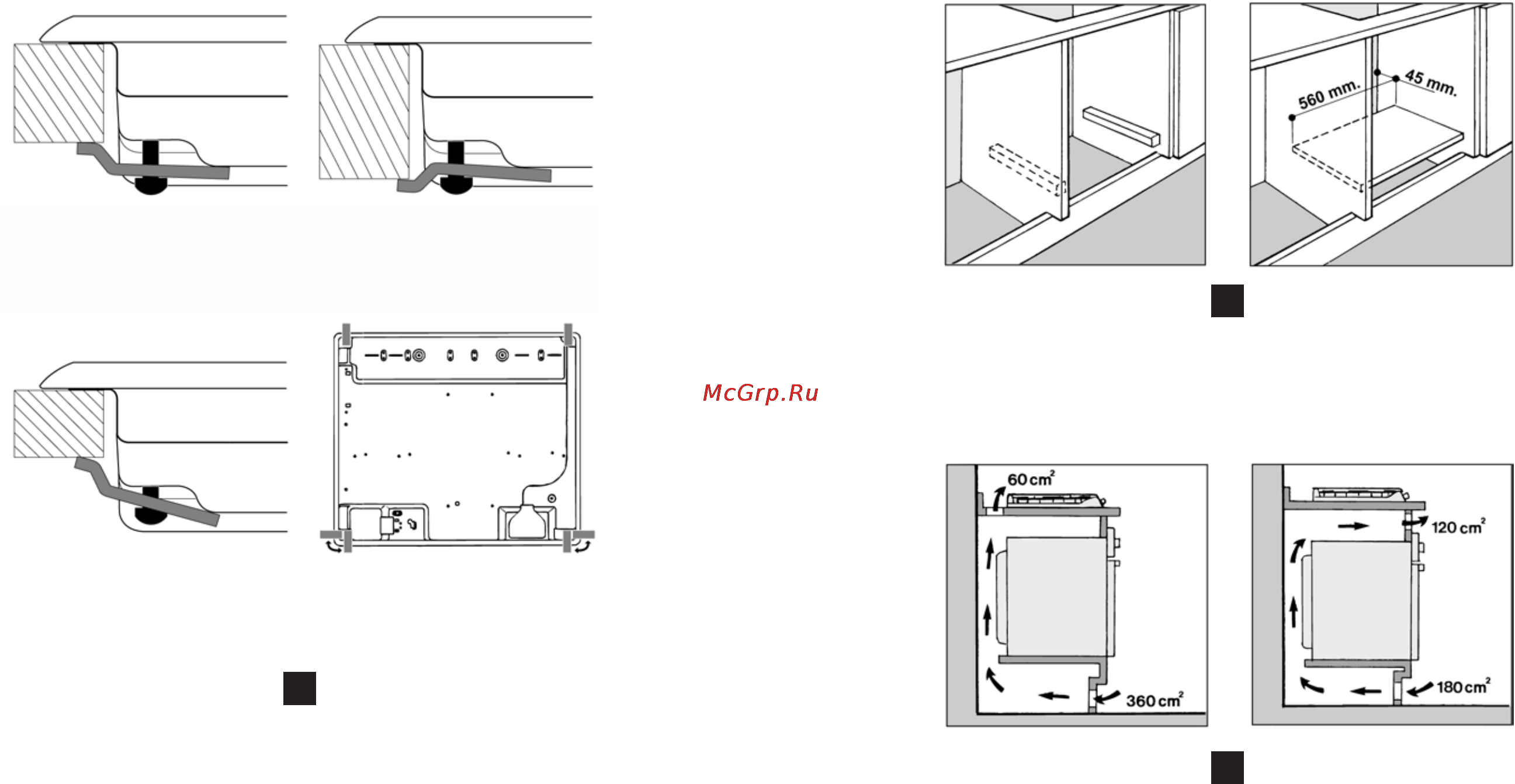

Фиксаторы входящие в комплект оборудования предназначены для его креп ления к поверхностям толщиной от 20 до 40 мм рис 6 Для надежного креп ления рабочей поверхности используйте все имеющиеся фиксаторы КРЕПЛЕНИЕ ФИКСАТОРОВ СХЕМА СБОРКИ Положение фиксатора при Н 20 мм Важно Если рабочая поверхность устанавливается над встроенной духовкой духовка должна быть помещена на два деревянных бруса прикрепленных к внутренним стенкам корпуса кухонной мебели при при единой столешнице кухонного гарнитура позади оборудования должен быть обеспечен зазор не менее 45 х 560 мм рис 7 Положение фиксатора при Н 30 мм При установке рабочей поверхности над встроенной духовкой без принуди тельной вентиляции убедитесь в наличии отверстий для притока и оттока воз духа в сответствующей внутренней части корпуса кухонной мебели рис 8 Положение фиксатора при Н 40 мм Н толщина поверхности к которой крепится оборудование е 8 Если рабочая поверхность не устанавливается над встроенной духовкой под рабочую поверхность в качестве изолятора необходимо поместитьдеревянный щит на расстоянии не менее 20 мм от нижней части оборудова ния ТО 640 ЕБ ТО 720 ТС ТО 730 ТС ТО 740 ЕБ ТО 740 ТС ТО 740 АБ ТО 640 ЕБ ТО 720 ТС ТО 730 ТС ТО 740 ЕБ ТО 740 ТС ТО 740 АБ 9
