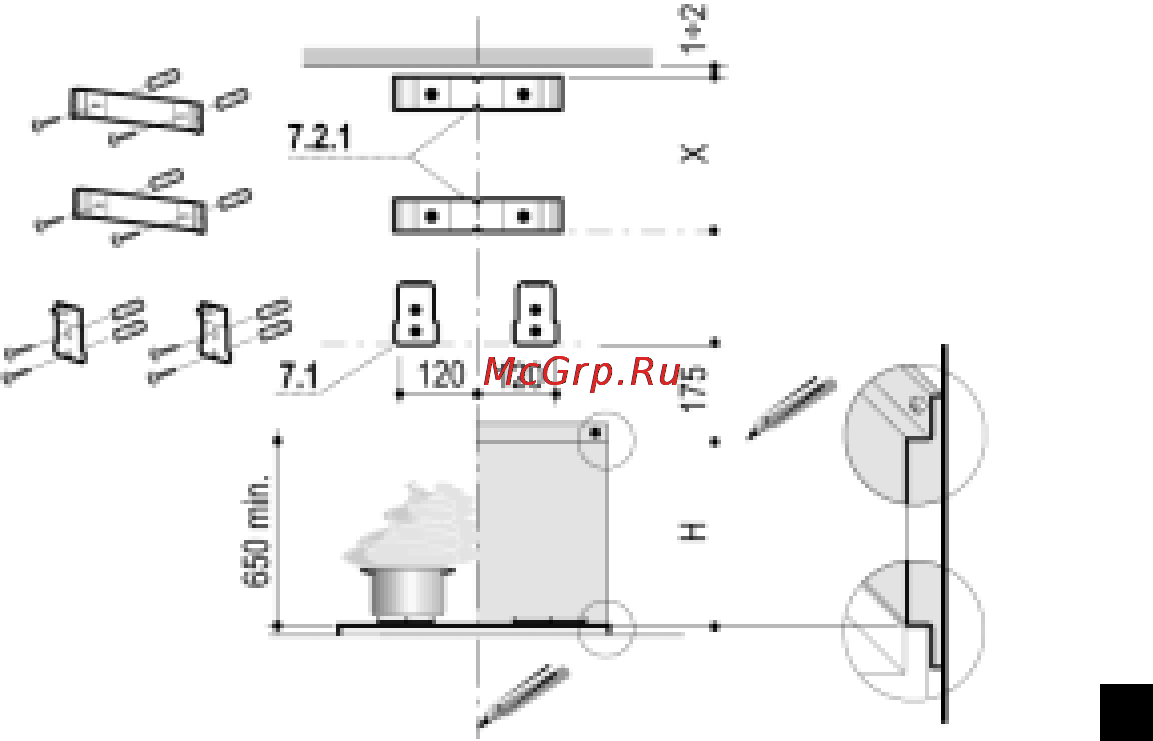

Разметка стены НЕ 90 ЯР Проведите вертикальную линию на несущей стене до потолка или на прак тически возможную высоту через центр площади где будет устанавли ваться вытяжка Проведите горизонтальную линию на расстоянии 650 мм над рабочей по верхностью плитой для установки без задней панели или на высоте Н высота видимой части панели для установки с задней панелью Поместите на стену скобу 7 2 1 как показано на рис 11 приблизительно на 1 2 мм ниже потолка или верхней максимальной границы выровнив центры отверстий верхней скобы по отмеченной вертикальной линии Отметьте на стене центры отверстий верхней скобы Поместите на стену скобу 7 2 1 как показано на рис 11 на расстоянии X мм X высота верхней секции вытяжной трубы ниже первой скобы выровнив центры отверстий скобы по отмеченной вертикальной линии Отметьте на стене центры отверстий нижней скобы Поместите скобу 7 1 как показано на рис 11 на расстоянии 120 мм от отмеченной вертикальной линии и 175 мм над отмеченной горизонталь ной линией Отметьте на стене центры отверстий скобы Повторите эти действия для противоположной стороны ЗАДНЯЯ ПАНЕЛЬ ОПЦИЯ Задняя панель должна быть установлена перед навеской вытяжного колпака если задняя панель должна крепиться к стене и сверху и снизу перед ее фик сацией убедитесь что она установлена на нужной высоте 10 НВ 6 IX НВ 9 IX НЯ 9 R НЕ 90 ЯЯ
